AERMEC CC2 - Installation

45
FR
3. INSTALLATION

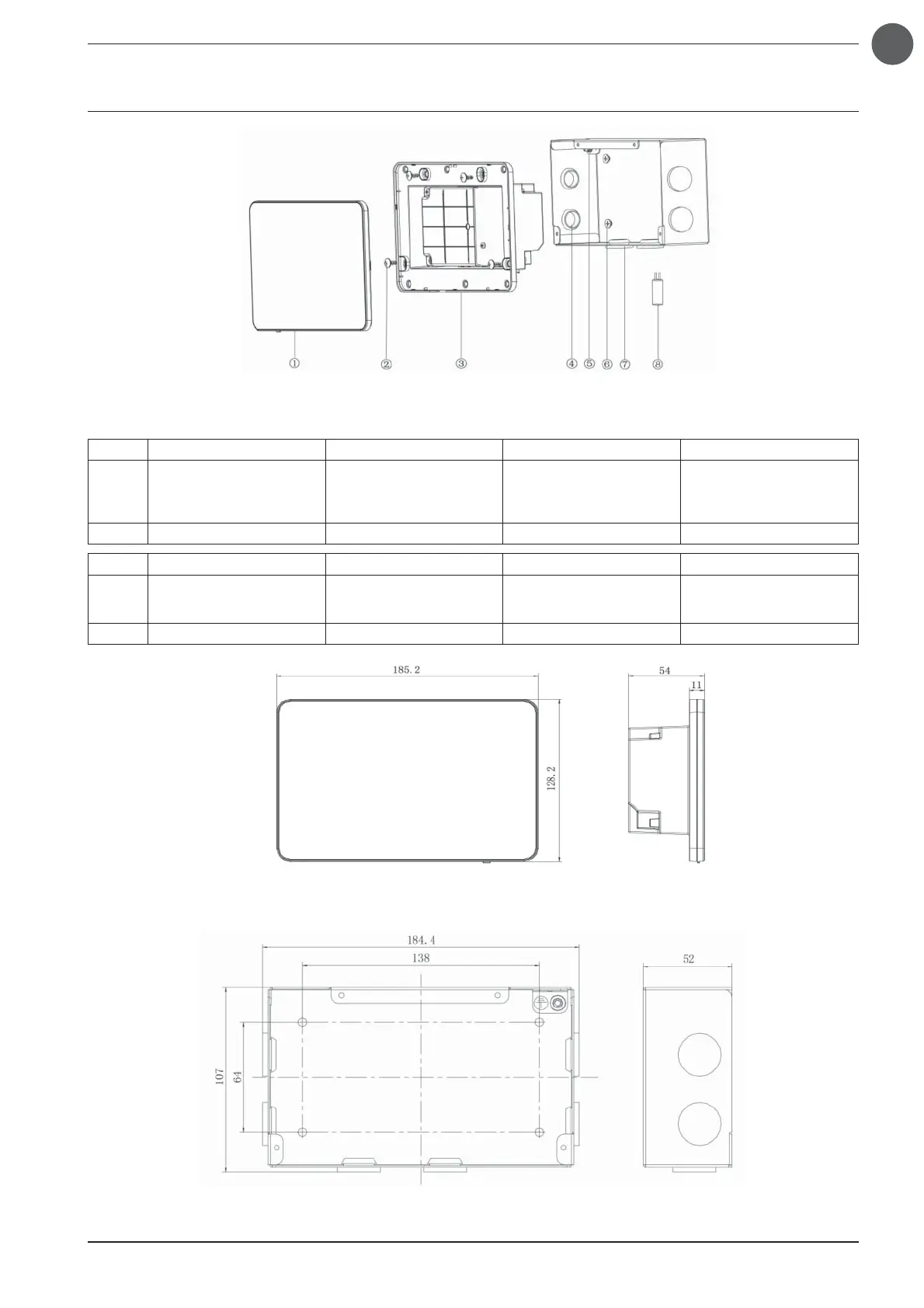

Fig. 3.1 Parties du contrôleur centralisé
Fig. 3.2 Dimensions du contrôleur centralisé
Nº1234
Nom Écran tactile
Vis autotaraudeuse ST4,2×9,5
MC
(pour la fixation du couvercle
arrière du contrôleur)
Couvercle arrière du
contrôleur
Traversée de câble en
caoutchouc
QTY1416
Nº5678
Nom
Vis M4x12
(pour la fixation du câble de
mise à la terre)
Vis ST4,2×16 FA
(pour la fixation du couvercle
de l'armoire électrique)
Couvercle de l'armoire
électrique
Résistance de terminaison
QTY1411
Fig. 3.3 Dimensions de l’armoire électrique métallique
