3. INSTALLAZIONE

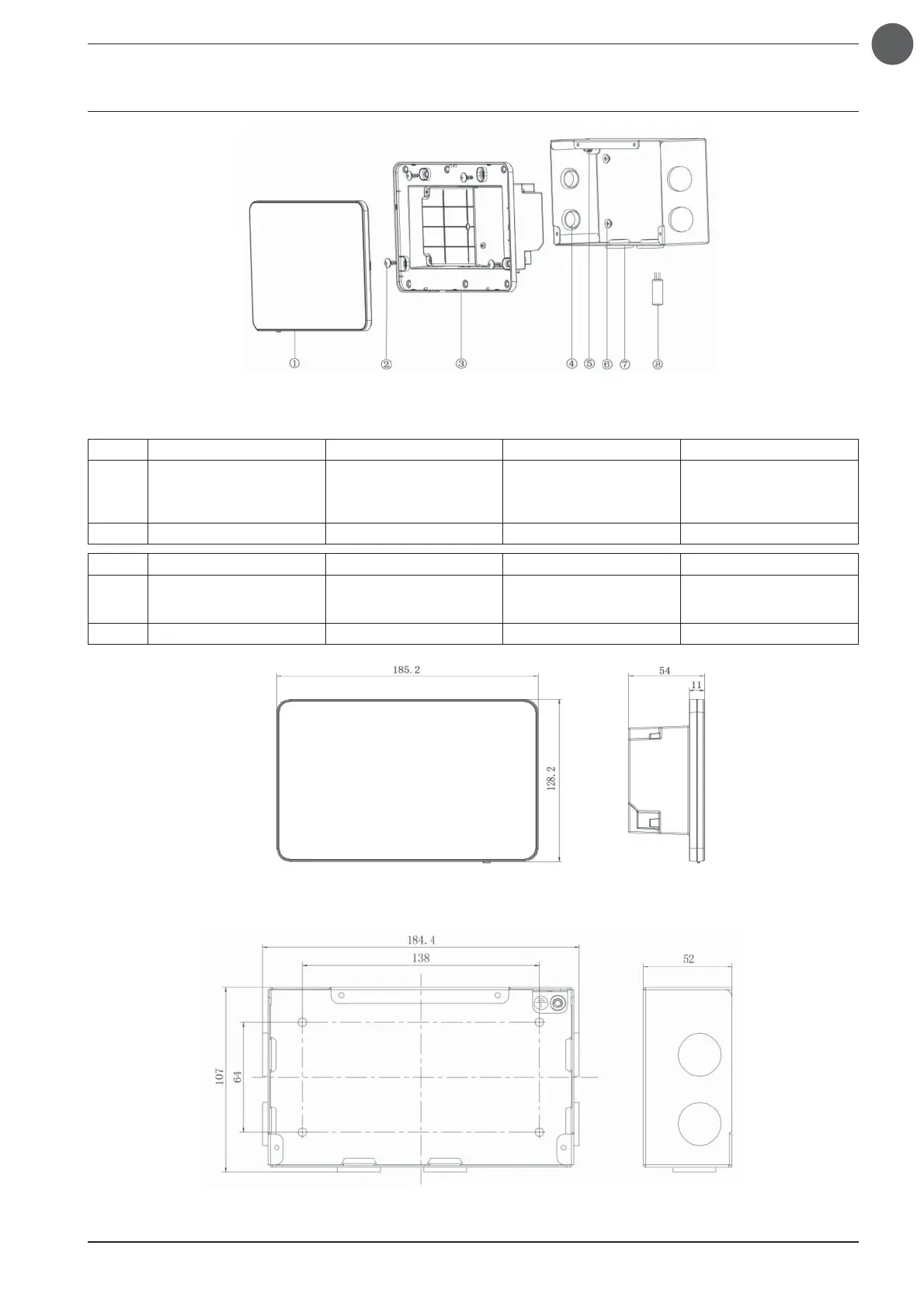

Fig.3.1 Parti del controller centralizzato
Fig.3.2 Dimensioni del controller centralizzato
No.1234
Nome Touch screen
Vite autofilettante ST4,2×9,5
MC
(per il fissaggio del coperchio
posteriore del controller)
Coperchio posteriore del
controller
Passacavo in gomma
QTY1416
No.5678
Nome
Vite M4×12
(per il fissaggio del cavo di
terra)
Vite ST4,2×16 FA
(per il fissaggio del coperchio
della scatola elettrica)
Coperchio della scatola
elettrica
Resistenza di terminazione
QTY1411
Fig.3.3 Dimensioni del della scatola elettrica metallica
