AERMEC CC2 - Instalación

85
ES
3. INSTALACIÓN

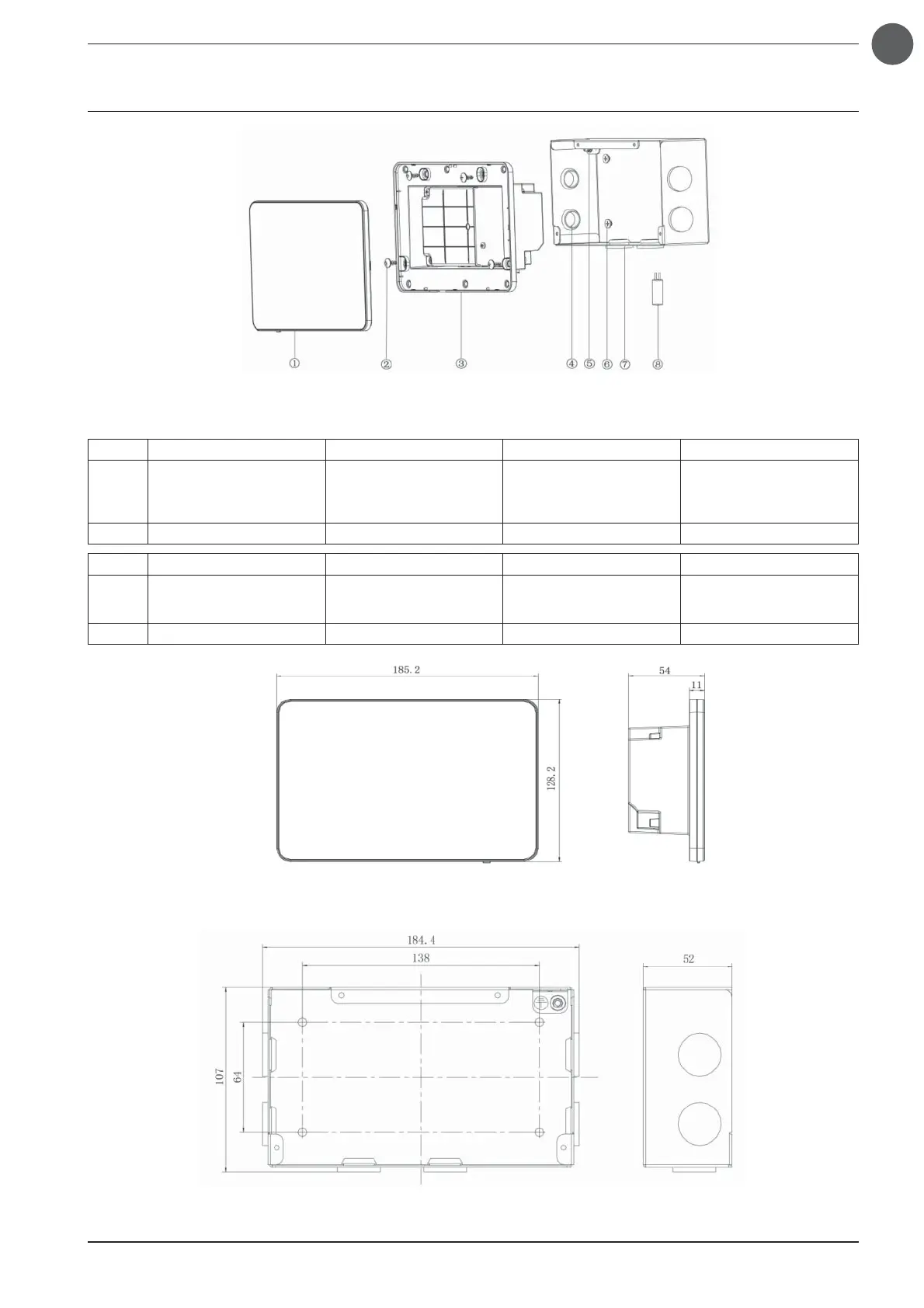

Fig.3.1 Partes del controlador centralizado
Fig.3.2 Dimensiones del controlador centralizado
N°1234
Nombre Pantalla táctil
Tornillo autorroscante
ST4,2×9,5 MC
(para fijar la tapa trasera del
controlador)
Tapa trasera del controlador Pasacable de goma
CANT. 1 4 1 6
N°5678
Nombre
Tornillo M4×12
(para fijar el cable de tierra)
Tornillo ST4,2×16 FA
(para fijar la tapa de la caja
eléctrica)
Tapa de la caja eléctrica Resistencia de terminación
CANT. 1 4 1 1
Fig.3.3 Dimensiones de la caja eléctrica de metal
