AERMEC FCZ-ACT - Abmessungen und Hydraulische Anschlüsse • Dimensiones y Conexiones de Agua

IT EN FR DE ES
42 IFCZ-ACTALJ 1807- 4696520_04

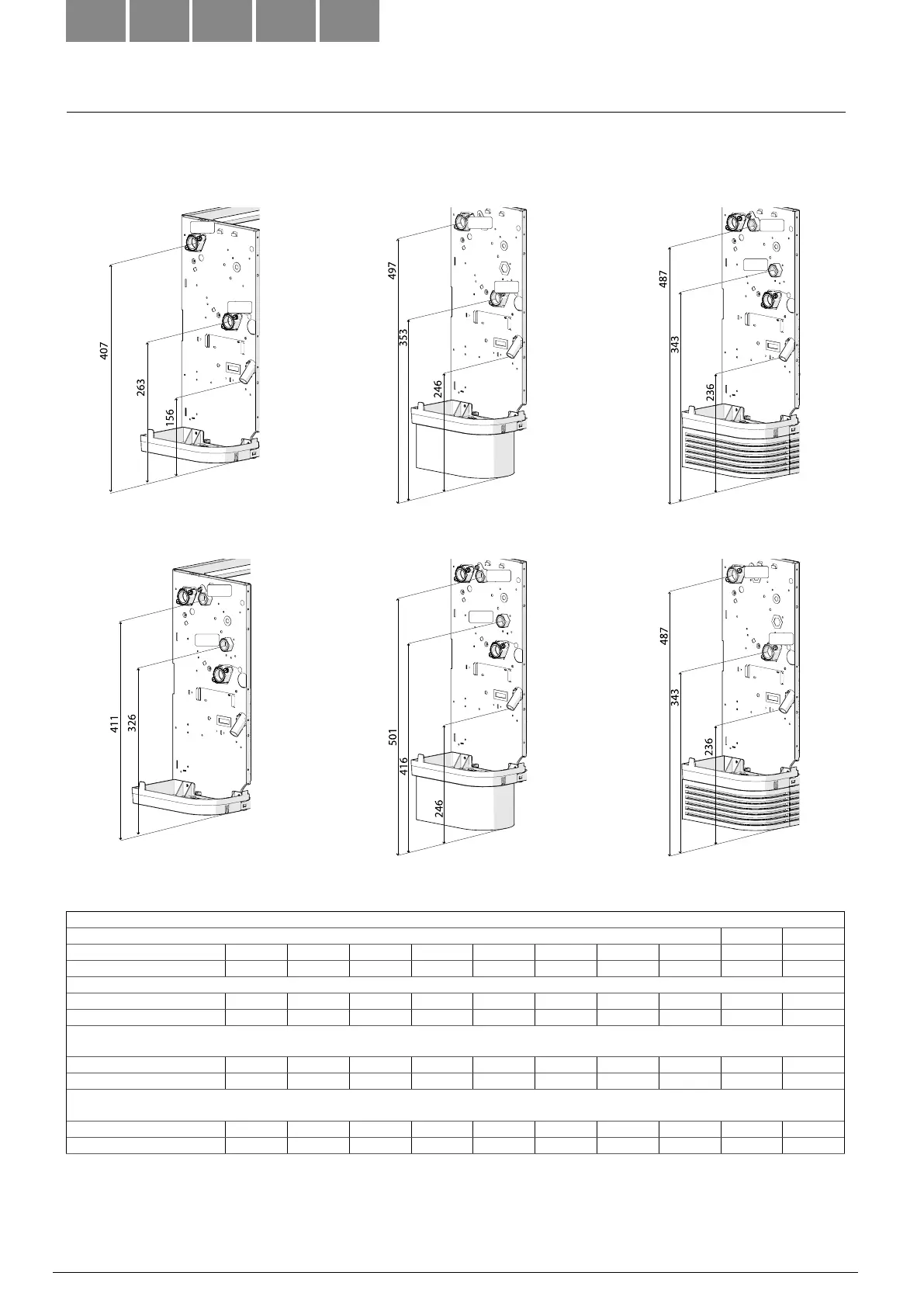

DIMENSIONI E POSIZIONE ATTACCHI IDRAULICI • DIMENSIONS AND POSITION OF HYDRAULIC
CONNECTIONS • POSITION DES RACCORDS HYDRAULIQUES • ABMESSUNGEN UND HYDRAULISCHE
ANSCHLÜSSE DIMENSIONES Y CONEXIONES DE AGUA
FCZ 100 ÷ 800 / 150 ÷ 850
OUT
IN
OUT
FCZ 100 ÷ 1000 / 150 ÷ 950
IN
OUT
FCZ 101 ÷ 801 / 102 ÷ 802
IN
FCZ 101 ÷ 1001 / 102 ÷ 802
OUT
IN
OUT
IN
FCZ 101 ÷ 1001 / 102 ÷ 802
OUT
IN
FCZ 100 ÷ 1000 / 150 ÷ 950
Collegamenti Idraulici (Femmina) - Hydraulic Connections (Female) - Raccords d’eau (Femelle) - Wasseranschlüsse (Innengewinde) - Conexiones de agua (Hembra)
Batteria Pincipale Standard - Standard Main Coil - Batterie Principale Standard - Hauptstandardregister - Batería principal estándar
FCZ 100 200 300 400 500 600 700 800 900 1000
Ø 1/2” 1/2” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Batteria Pincipale Maggiorata - Larger Main Coil - Batterie Principale Ampliée - Überdimensioniertes Hauptregister - Batería principal sobredimensionada
FCZ 150 250 350 450 550 650 750 850 950
Ø 1/2” 1/2” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Batteria Pincipale + Batteria Solo Caldo - Main Coil + Standard Heat Only Coil - Batterie Principale + Batterie Seulement Chaud Standard - Hauptregister + Standard-
Nur-Heizregister - Batería principal + batería solo caliente estándar
FCZ 101 201 301 401 501 601 701 801 901 1001
Ø 1/2” - 1/2” 1/2” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2”
Batteria Pincipale + Batteria Solo Caldo Maggiorata - Main Coil + Larger Heat Only Coil - Batterie Principale + Batterie Seulement Chaud Ampliée - Hauptregister +
Überdimensioniertes Nur-Heizregister - Batería principal + batería solo caliente sobredimensionada
FCZ 102 202 302 402 502 602 702 802
Ø 1/2” - 1/2” 1/2” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2”
