OBJET DES VENTILOCONVECTEURS VED
Le ventilo-convecteur est une unité terminale servant au traitement de
l’air d’un milieu tant en hiver qu’en été. Les ventilo-convecteurs VED
sont conçus pour s'adapter à toutes les exigences des installations
canalisées.
En particulier, la possibilité d'être intégré dans le système VMF permet
le contrôle du ventilo-convecteur individuel avec accessoires à la
gestion de l'unité VED insérée dans des réseaux complexes de ventilo-
convecteurs et de leurs accessoires.
TAILLES DISPONIBLES
Les ventilo-convecteurs de la série VED sont disponibles en:
8tailles pour les installations à 2tubes
430 - 530 - 630 - 730 (batterie à 3rangs)
440 - 504 - 640 - 740 (batterie à 4rangs)
8tailles pour les installations à 4tubes
432 - 532 - 632 - 732 (batterie à 3rangs + 2rangs)
441 - 541 - 641 - 732 (batterie à 4rangs + 1rangs)
DESCRIPTION DE L’UNITE
• Ventilo-convecteur pour installation soit verticale murale, soit
horizontale au faux-plafond
• Batterie principale à 3 et 4 rangs
• Versions pour installations à 4 tubes avec batterie de chauage seul
à 1 ou 2 rangs
• Batteries avec faibles pertes de charge
• Raccords réversibles sur le chantier
• Large gamme d'accessoires pour connecter le ventilo-convecteur à
tout type de canalisation de l'air
• Ce modèle a besoin d'un panneau de commande extérieur
(accessoire)
• Préparé pour l’insertion dans le système VMF
• Large gamme de contrôles et accessoires
• Possibilité de disposer de diérentes hauteurs d'élévation utiles
• Motoventilateur à 5 vitesses parmi lesquelles il est possible de
sélectionner les 3vitesses préférées
• Ventilateurs centrifuges à fonctionnement silencieux
• Filtre classe de ltrationG3
• Filtre à air à l'aspiration, facilement extractible pour le nettoyage
périodique.
• Accessoires pour vannes à 3 voies et 4 raccords
• Accessoires pour vannes à 2 voies pour les installations à débit d'eau
variable.
• Isolant interne classe 1
• Plein respect des normes de prévention des accidents
• Facilité d'installation et d'entretien
• Bride de refoulement installée directement sur l'unité
CARACTÉRISTIQUES PRINCIPALES DES VENTILOCONVECTEURS VED

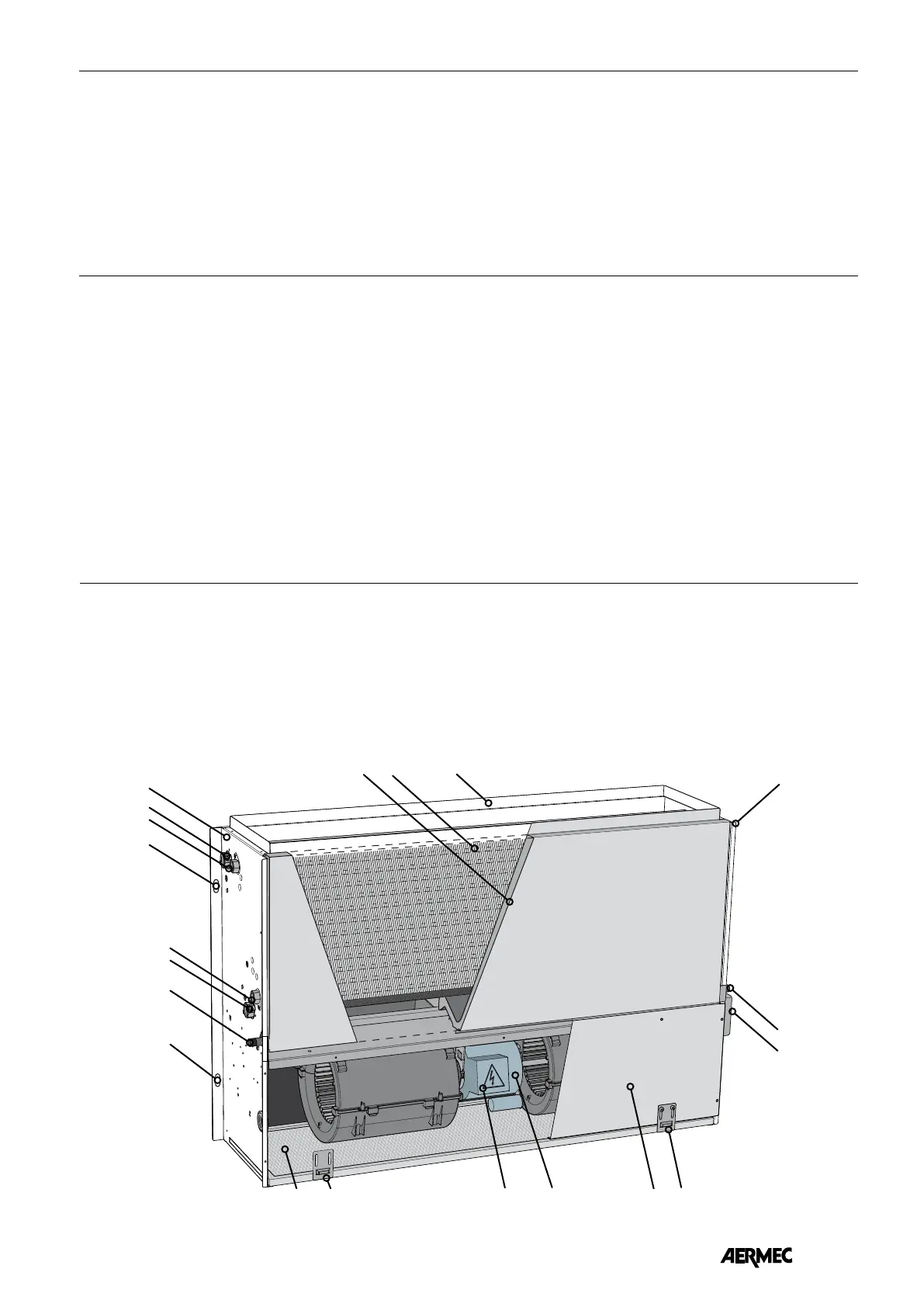

COMPOSANTS PRINCIPAUX
1. Flanc droit (structure portante)
2. Bride de soufflage de l'air
3. Batterie d'échange thermique
4. Bac de récupération des condensats/ Panneau de fermeture fron-
tal (supérieur)
5. Flanc gauche (structure portante)
6. Évents/conduits d'évacuation sur la batterie
7. Raccordements hydrauliques
8. Évacuation des condensats
9. Rainures pour la fixation
10. Filtre d'air (reprise)
11. Collier de serrage du filtre
12. Ventilateur centrifuge
13. Armoire électrique du moteur électrique
14. Moteur électrique
15. Raccordements électriques
