Italiano
7
IVEDLJ 1808 - 4880910_03
Il ventilconvettore è un terminale per il trattamento dell’aria di
un ambiente sia nella stagione invernale sia in quella estiva. I
ventilconvettori VED, sono concepiti per adattarsi a qualsiasi esigenza
negli impianti di tipo canalizzato.
In particolare la possibilità di essere integrato nel sistema VMF permette
il controllo dal singolo ventilconvettore con accessori fino alla gestione
del VED inserito in reti complesse di ventilconvettori e dei loro accessori.
GRANDEZZE DISPONIBILI
16 GRANDEZZE PER IMPIANTI A 2 TUBI
430 - 530 - 630 - 730 (batteria 3 Ranghi)
440 - 504 - 640 - 740 (batteria 4 Ranghi)
8 GRANDEZZE PER IMPIANTI A 4 TUBI
432 - 532 - 632 - 732 (batterie 3 Ranghi + 2 Ranghi)
441 - 541 - 641 - 732 (batterie 4 Ranghi + 1 Ranghi)
SCOPO DEI VENTILCONVETTORI VED
• Ventilconvettore per installazione sia verticale a parete che
orizzontale in contro sotto
• Batteria principale a 3 e a 4 Ranghi
• Versioni per impianti a 4 tubi con anche batteria di solo riscaldamento
a 1 o 2 Ranghi
• Batterie con basse perdite di carico
• Attacchi reversibili in cantiere
• Ampia gamma di accessori per raccordare il ventilconvettore a ogni
tipo di canalizzazione dell'aria
• Necessita di pannello comandi esterno (accessorio)
• Predisposto per l'inserimento nel sistema VMF
• Ampia gamma di controlli ed accessori
• Ampia possibilità di avere dierenti prevalenze utili
• Motoventilatore a 5 velocità tra cui selezionare le 3 velocità preferite.
• Ventilatori centrifughi con ventole studiate per una bassa emissione
sonora
• Filtro classe di ltrazione G3
• Filtro dell'aria in aspirazione, facilmente estraibile per la pulizia
periodica
• Accessori valvole a 3 vie 4 attacchi
• Accessori valvole a 2 vie per gli impianti a portata d'acqua variabile
• Isolante interno classe 1
• Pieno rispetto delle norme anti-infortunistiche
• Facilità di installazione e manutenzione
• Flangia di mandata ricavata direttamente sull'unità
CARATTERISTICHE PRINCIPALI DEI VENTILCONVETTORI VED

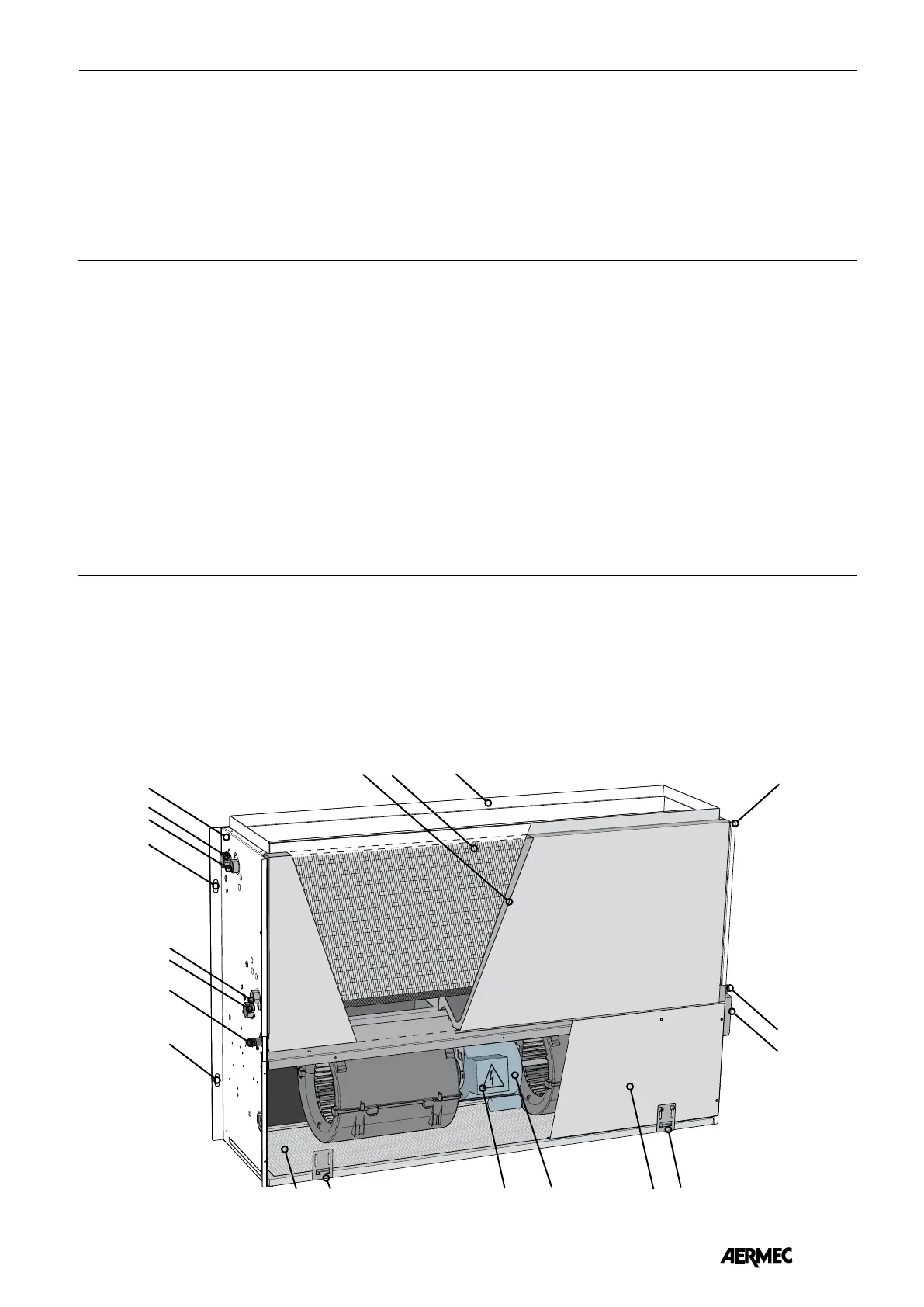

COMPONENTI PRINCIPALI
1. Fiancata destra (struttura portante)
2. Flangia di mandata dell'aria
3. Batteria di scambio termico
4. Bacinella raccolta condensa / Pannello di chiusura frontale (superiore)
5. Fiancata sinistra (struttura portante)
6. Sfiati / scarichi sulla batteria
7. Collegamenti idraulici
8. Scarico condensa
9. Asole per il fissaggio
10. Filtro dell'aria (aspirazione)
11. Ferma filtro
12. Ventilatore centrifugo
13. Scatola elettrica del motore elettrico
14. Motore elettrico
15. Collegamenti elettrici
2
3
1
4
6
8
10
12
11
13 14
15
8
7
7
6
9
9
11
5
