IVEDLJ 1808 - 4880910_03
OBJETIVO DE LOS FAN COILS VED
El fan coil es un terminal para el tratamiento del aire de un
ambiente tanto en invierno como en verano. Los fan coils VED
están diseñados para adaptarse a cualquier necesidad en las
instalaciones de tipo canalizado.
Especialmente la posibilidad de integrarlos al sistema VMF permite
controlar desde un único fan coil con accesorios hasta el VED
incorporado a redes complejas de fan coils y sus accesorios.
TAMAÑOS DISPONIBLES
Los fan coils de la serie VED están disponibles en:
8 tamaños para instalaciones de 2 tubos
430 - 530 - 630 - 730 (batería de 3 rangos)
440 - 504 - 640 - 740 (batería de 4 rangos)
8 tamaños para instalaciones de 4 tubos
432 - 532 - 632 - 732 (baterías de 3 rangos + 2 rangos)
441 - 541 - 641 - 732 (baterías de 4 rangos + 1 rangos)
DESCRIPCIÓN DE LA UNIDAD
• Fan coil para instalación vertical de pared u horizontal en contra
techo
• Batería principal de 3 y 4 rangos
• Versiones para instalaciones de 4 tubos también con batería sólo
calor de 1 ó 2 rangos
• Baterías con bajas pérdidas de carga
• Conexiones reversibles en la obra
• Amplia gama de accesorios para conectar el fan coil a todo tipo de
canalización del aire
• Requiere un tablero de mandos exterior (accesorio)
• Preparado para formar parte de un sistema VMF
• Amplia variedad de controles y accesorios
• Amplia posibilidad de diferentes prevalencias útiles
• Motoventilador de 5 velocidades entre las cuales se pueden
seleccionar las 3 velocidades preferidas.
• Ventiladores centrífugos con palas diseñadas para una baja emisión
sonora
• Filtro clase de ltración G3
• Filtro de aspiración del aire, de fácil extracción para la limpieza
periódica
• Accesorios válvulas de 3 vías y 4 conexiones
• Accesorios válvulas de 2 vías para las instalaciones con caudal de
agua variable
• Aislante interno clase 1
• Pleno respeto de las normas de prevención de accidentes
• Facilidad de instalación y mantenimiento
• Brida de ventilación obtenida directamente en la unidad
CARACTERÍSTICAS PRINCIPALES DE LOS FAN COILS VED

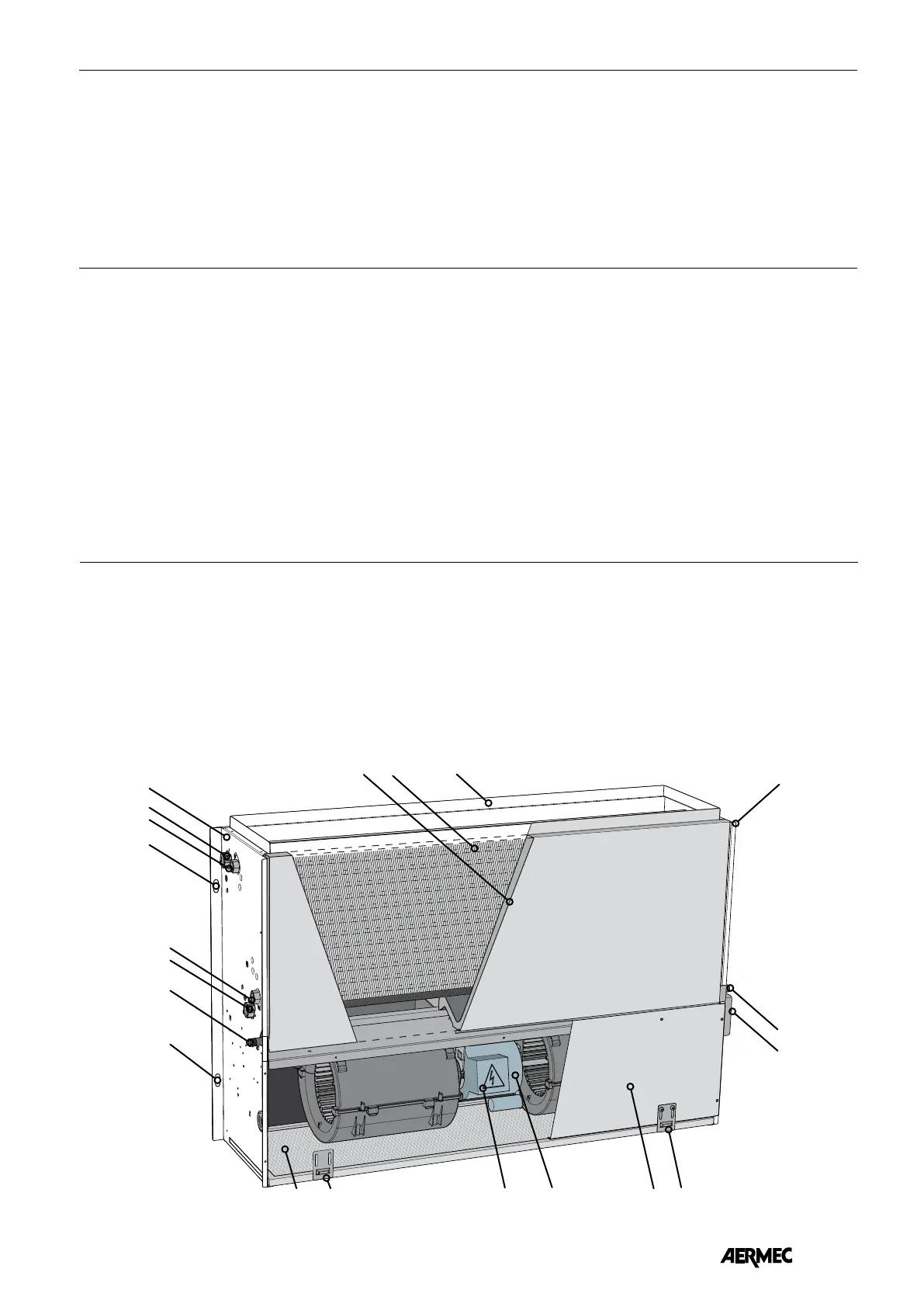

COMPONENTES PRINCIPALES
1 Lateral derecho (estructura de sustentación)
2 Brida de ventilación del aire
3 Batería de intercambio térmico
4 Cubeta de recolección de la condensación / Panel de cierre frontal
(superior)
5 Lateral izquierdo (estructura de sustentación)
6 Respiraderos / descargas en la batería
7 Conexiones hidráulicas
8 Descarga de condensación
9 Anillos de fijación
10 Filtro del aire (aspiración)
11 Soporte para filtro
10 Ventilador centrífugo
12 Caja eléctrica del motor eléctrico
13 Motor eléctrico
14 Panel de cierre frontal (inferior)
15 Conexiones eléctricas
2
3
1
4
6
8
10
12
11
13 14
15
8
7
7
6
9
9
11
5
