ZWECK DER VEDGEBLÄSEKONVEKTOREN
Der Gebläsekonvektor ist eine Endeinheit für die Raumluftbehandlung
sowohl für den Winter- als auch den Sommerbetrieb. Die
VED-Gebläsekonvektoren sind darauf ausgerichtet, sich an jede
Bedarfssituation in den Kanal-Klimaanlagen anzupassen.
Insbesondere die Möglichkeit in das VMF-System integriert zu werden,
erlaubt die Steuerung von einzelnen Gebläsekonvektoren mit
Zubehörteilen bis hin zur Steuerung eines VED, der in die komplexen
Netze der Gebläsekonvektoren und ihrer Zubehörteile eingefügt ist.
ERHÄLTLICHE GRÖSSEN
Die Gebläsekonvektoren der Baureihe VED sind erhältlich in:
8 Größen für 2-Leiter-Systeme
430 - 530 - 630 - 730 (3-reihiger Wärmetauscher)
440 - 504 - 640 - 740 (4-reihiger Wärmetauscher)
8 Größen für 4-Leiter-Systeme
432 - 532 - 632 - 732 (3-reihige + 2-reihige Wärmetauscher)
441 - 541 - 641 - 732 (4-reihige + 1-reihiger Wärmetauscher)
BESCHREIBUNG DER EINHEIT
Sowohl für die vertikale Wandmontage als auch für den horizontalen
Einbau in die Zwischendecke geeignet
3- und 4-reihiger Hauptwärmetauscher
Ausführungen für 4-Leiter-Systeme auch mit Wärmetauscher nur
Heizbetrieb mit 1 oder 2 Reihen
Wärmetauscher mit niedrigen Druckverlusten
Vor Ort umkehrbare Anschlüsse
Große Auswahl an Zubehörteilen, um den Gebläsekonvektor an
jede Art von Luftkanal anzuschließen
Ein externes Bedienelement (als Zubehör erhältlich) ist erforderlich
Vorgerüstet für den Einbau in das VMF-System
Zahlreiche Steuerfunktionen und Zubehör
Große Auswahlmöglichkeit verschiedener Nutzförderhöhen
Motorventilator mit 5 Geschwindigkeitsstufen und
Auswahlmöglichkeit der 3 bevorzugten Stufen.
Radialventilatoren mit Flügelrädern, die für eine niedrige
Geräuschemission ausgelegt sind
Filter Filterklasse G3
Ansaugluftlter, leicht herausnehmbar für die regelmässige
Reinigung
Zubehörteile für 3-Wege-Ventil mit 4 Anschlüssen
Zubehörteile für 2-Wege-Ventil bei Anlagen mit variablem
Wasserdurchsatz
Innenisolierung Klasse 1
Gerätekonzeption gemäß Arbeitsschutzvorschriften
Problemlose Installation und Wartung
• Direkt an der Einheit angebrachter Zuluftansch
HAUPTMERKMALE DER VEDGEBLÄSEKONVEKTOREN

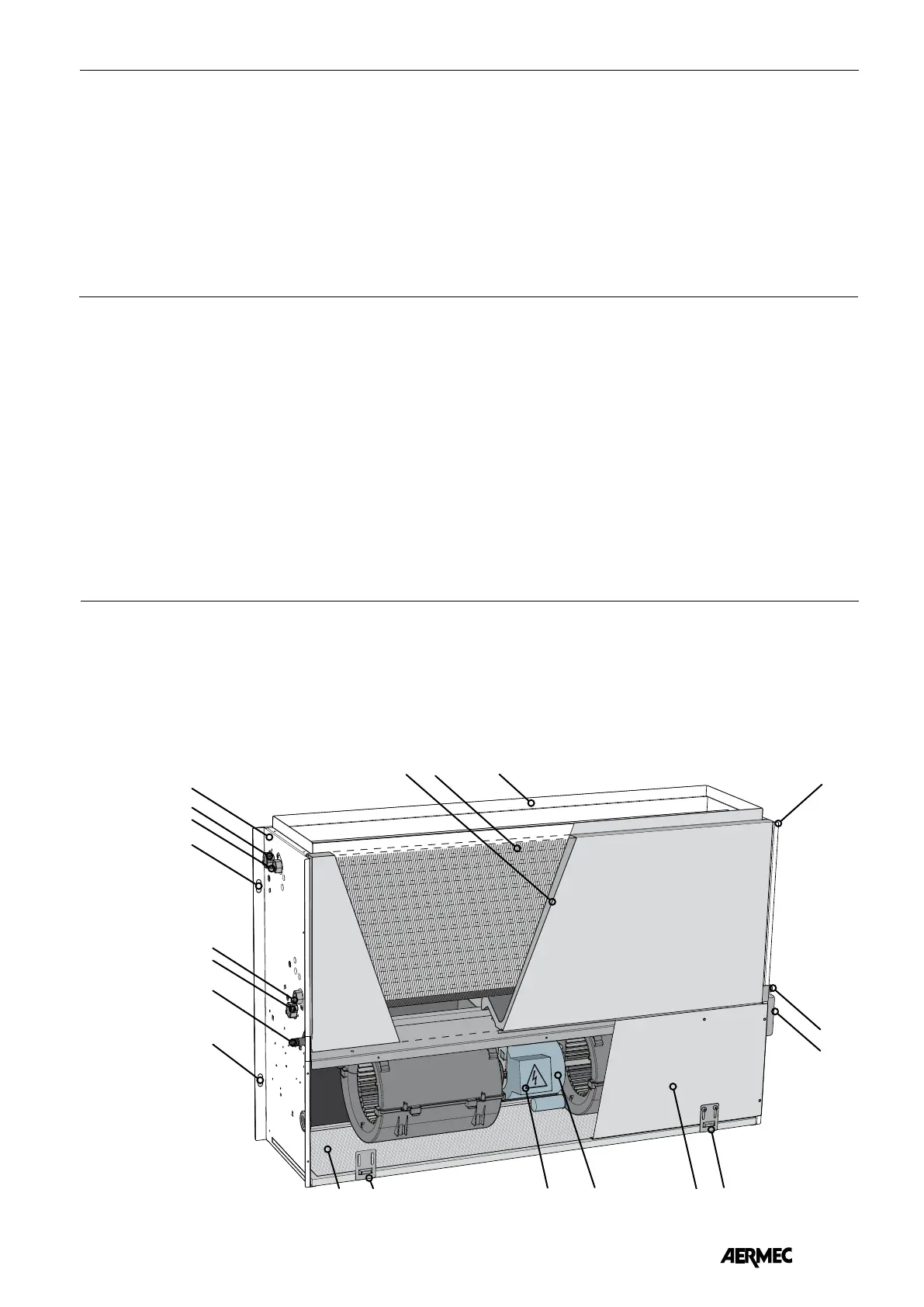

HAUPTKOMPONENTEN
1 Rechte Seitenwand (tragende Struktur)
2 Zuluftflansch
3 Wärmetauscher für den thermischen
Austausch
4 Kondensatauffangwanne /
Frontabschlussplatte (oben)
5 Linke Seitenwand (tragende Struktur)
6 Entlüftungen / Ablässe am Wärmetauscher
7 Hydraulikanschlüsse
8 Kondensatablass
9 Befestigungsösen
10 Luftfilter (Ansaugung)
11 Filterhalter
10 Radialventilator
12 Schaltkasten vom E-Motor
13 Elektromotor
14 Frontabschlussplatte (unten)
15 Elektrische Anschlüsse
2
3
1
4
6
8
10
12
11
13 14
15
8
7
7
6
9
9
11
5
