AGM 520 E - Page 11

11
AGM
520 E (SI)
OPOZORILO POZOR
PREVELIKE VIBRACIJE – TAKOJ
IZKLOPITE MOTOR.
Prevelike vibracije rezila nastanejo
zaradi nepravilne namestitve
rezila. V tem primeru takoj
izklopite motor in preglejte rezilo.
Nepravilno nameščena rezila lahko
povzročijo veliko nevarnost
poškodb.
Uporabljajte samo originalne
nadomestne dele in opremo.

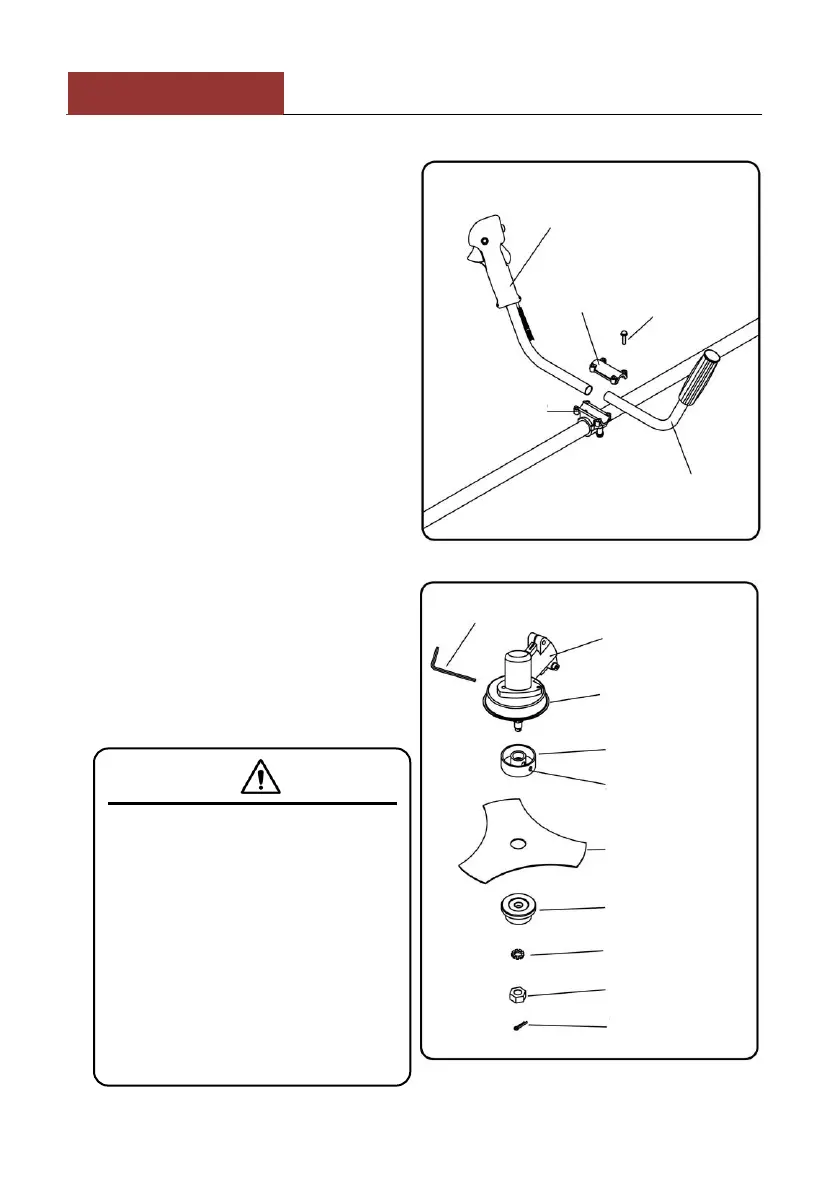

NAMESTITEV ROČAJA
Namestite ročaj na nosilec. Prilagodite
položaj ročaja višini uporabnika in ga
pritrdite s štirimi vijaki M5x25.
NAMESTITEV REZILA
 Na pogonski del namestite držalo A.
Odprta stran mora biti usmerjena
proti pogonski glavi.
 Na držalo A namestite rezilo. Rezilo
mora biti ravno. Na vrh namestite
držalo B. Izbočen del mora biti
usmerjen stran od rezila.
 Na vrh namestite zobato podložko.
 Vse skupaj pritrdite z matico, ki jo
privijete v nasprotni smeri urinega
kazalca. Vstavite inbus ključ v
odprtino na pogonski glavi in
odprtino na držalu A in preprečite
vrtenje ter matico dobro privijte.
 V odprtino vstavite zatič 2 x 16 in
upognite konici zatiča navzven.
 Pri rokovanju z rezilom nosite
zaščitne rokavice in bodite previdni.
Desni ročaj
Zgornji pokrov
M5 x 25
vijaki
Nosilec
Levi ročaj
Ključ
Pogonska glava
Ščitnik
Držalo A
Odprtina
Trokrako rezilo
Držalo B
Zobata podložka
Matica
Zatič 2 x 16
