AGM 520 E - Montaža Rukohvata

11
AGM
520 E (RS)
UPOZORENJE PAŽNJA
PREVELIKE VIBRACIJE – ODMAH
ZAUSTAVITE MOTOR.
Prevelike vibracije noža znače da
on nije propisno montiran. Odmah
zaustavite motor i pregledajte nož.
Nož koji je nepravilno montiran će
izavati povredjivanje.
Koristite samo originalne delove
rezne opreme iz naše kompanije -
kada servisirate i popravljate
uredjaj.

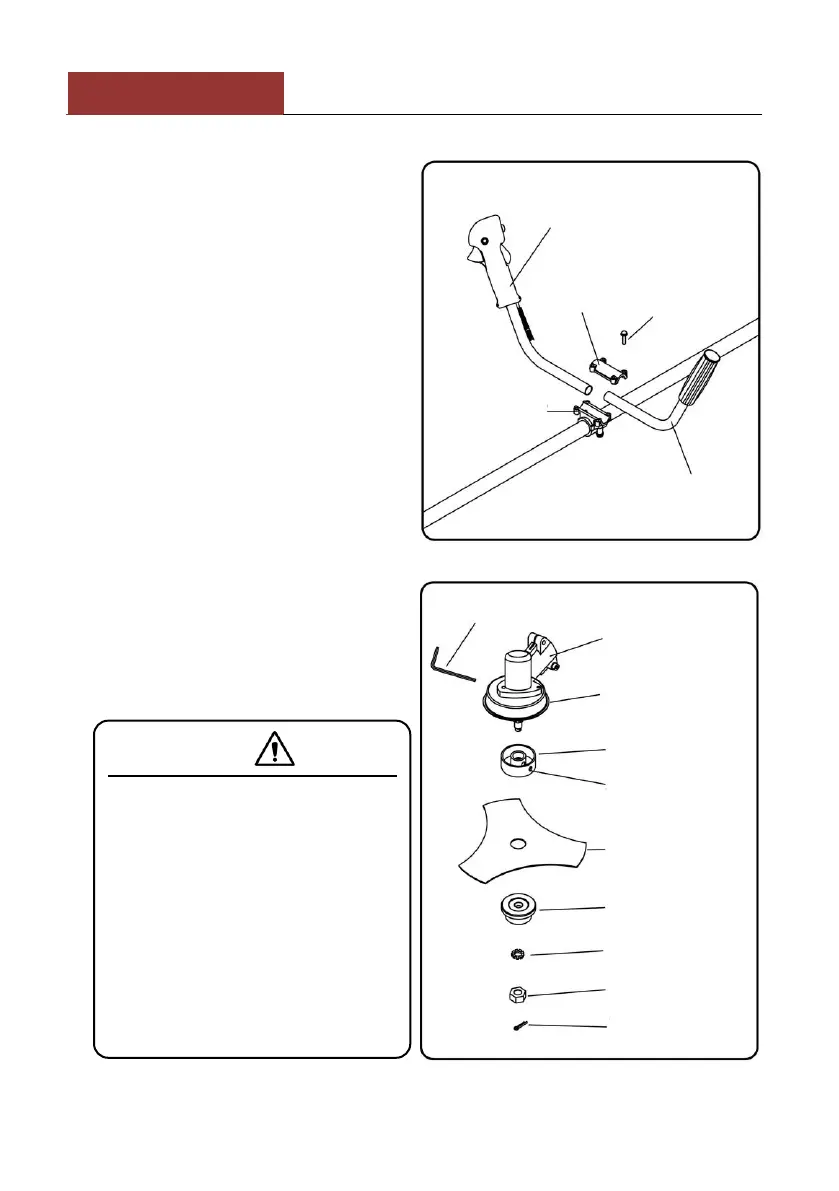

MONTAŽA RUKOHVATA
Montirajte rukohvat u nosaču.
Postavite rukohvat u udoban radni
položaj i dotegnite četiri M5x25 vijka.
MONTIRANJE NOŽA
 Postavite držač A preko menjača sa
stranom sa otvorom prema glavi
menjača.
 Centrirajte nož na držaču A,
obezbedjujući da nož leži ravno.
Montirajte držač B sa uzdignutim
centrom odmaknutim od noža.
 Postavite zupčastu podlošku na vrh.
 Montirajte levu navrtku okretanjem u
smeru suprotnom od kazaljke na
satu. Postavite ključ kroz otvor
menjača i otvor u držaču A. Dotegnite
levu navrtku čvrsto.
 Montirajte pin 2 x 16 i razdvojite ga.
 Nosite rukavice i budite oprezni kada
rukujete nožem.
Sklop desnog
rukohvata
Gornji poklopac
M5 x 25
vijci
Nosač
Sklop levog
rukohvata
Ključ
Menjač
Štitnik
Držač A
Otvor
Trokraki nož
Držač B
Zupčasta podloška
Leva navrtka
Pin 2 x 16
