21

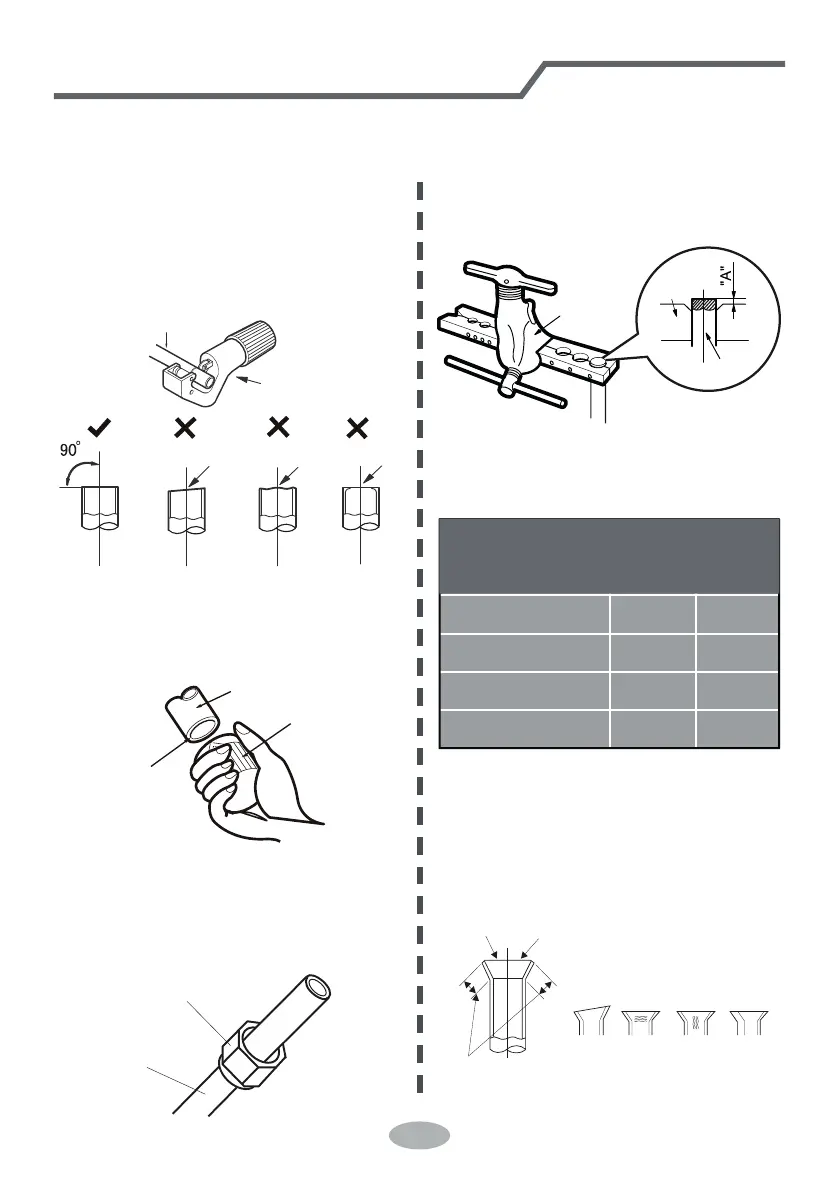

Réaliser un dudgeon
tube
coupe-tube
inclinaison bavuresirrégularités
vers le bas
tube
ébavureur
écrou
tube
les longueurs sont égales
dudgeonnière
mors
tube
● Vérier la longueur de conduit
nécessaire entre les unités intérieure et
extérieure.
● Couper la longueur nécessaire à l'aide
du coupe-tube.
B : Ébavurez
● Retirer les bavures à l'aide d'un
ébavureur en empêchant la limaille
de pénétrer dans le tube.
C : Introduire un tube isolant adapté
D : Installer l'écrou de raccord
● Retirer l'écrou du tube intérieur et de
la vanne extérieure et le placer sur
le tube.
Remarque :
Un dudgeon incorrect du tube est la principale cause de fuite de réfrigérant.
Procéder comme suit pour évaser le conduit :
A : Couper le tube
E : Évaser le tube
● Évaser le tube à l'aide de la
dudgeonnière.
Remarque :
● “A” dière selon le diamètre,
reportez-vous au tableau ci-dessous :
F : Inspection
● Vérifier la qualité de le dudgeon.
En cas de défaut quelconque,
recommencer le dudgeon en
suivant la procédure ci-dessus.
surface lisse
dudgeon incorrect
inclinaison surface
endommagée
épaisseur
irrégulière
ssures
Diamètre
extérieur
(mm)
A (mm)
Max Min
Φ 6 - 6,35 (1/4”) 1,3 0,7
Φ 9,52 (3/8”) 1,6 1,0
Φ 12-12,7 (1/2”) 1,8 1,0
Φ 15,8-16 (5/8”) 2,4 2,2
