14

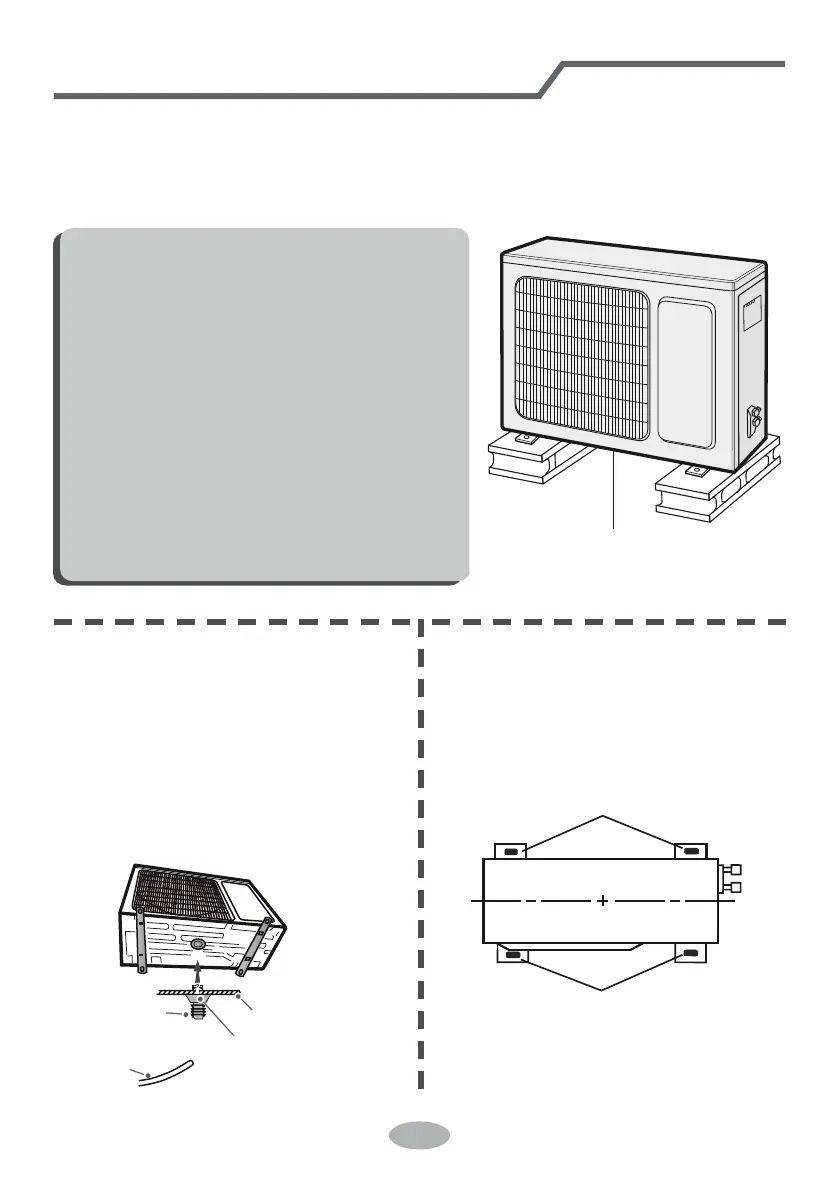

Installation de l'unité extérieure
Remarque :
● Prendre suffisamment de mesures de protection
pour installer l'unité extérieure.
● S'assurer que le support peut résister à au moins
quatre fois le poids de l'unité.
● L'unité extérieure doit être installée à au
moins 3 cm au-dessus du sol pour permettre
l'installation du drain vertical.
● Pour les unités d'une puissance comprise entre :
2300 W et 5000 W, 6 vis d'expansion sont
nécessaires ;
6000 W et 8000 W, 8 vis d'expansion sont
nécessaires.
châssis
Tube condensats
trous dans les pieds
trous dans les pieds
Première étape : Fixer le support de l'unité extérieure
(le sélectionner selon l'installation)
1. Sélectionner l'emplacement d'installation en fonction de la disposition de l'habitation.
2. Fixer le support de l'unité extérieure à l'emplacement sélectionné à l'aide des vis
d'expansion.
Étape 2 : Installer le tube
d'évacuation
des condensats
1.
2.
Installer le tube condensats extérieur
dans le trou du châssis, comme
indiqué sur la figure ci-dessous.
Brancher le tube d'évacuation sur
l'évent.
évent
tube d'évacuation
des condensats
au moins 3 cm au-dessus du sol
Étape 3 : Fixer l'unité extérieure
1. Placer l'unité extérieure sur le
support.
2. Fixer les pieds de l'unité avec des
boulons.
