Installation du groupe extérieur
poignée
vanne
liquide
ligne liquide
ligne gaz
vanne gaz
raccord
écrou
15
09K et 12K :
N(1)
N
L
bleu
2 3
noir
marron
jaune-
vert
bleu
marron
(noir)
18K et 24K :
jaune-
vert
jaune-
vert
N(1)
bleu
2
noir
3
marron
L N
L
bleu
N
jaune-
vert
Branchement de
l'unité intérieure
ALIMENTATION
ALIMENTATION

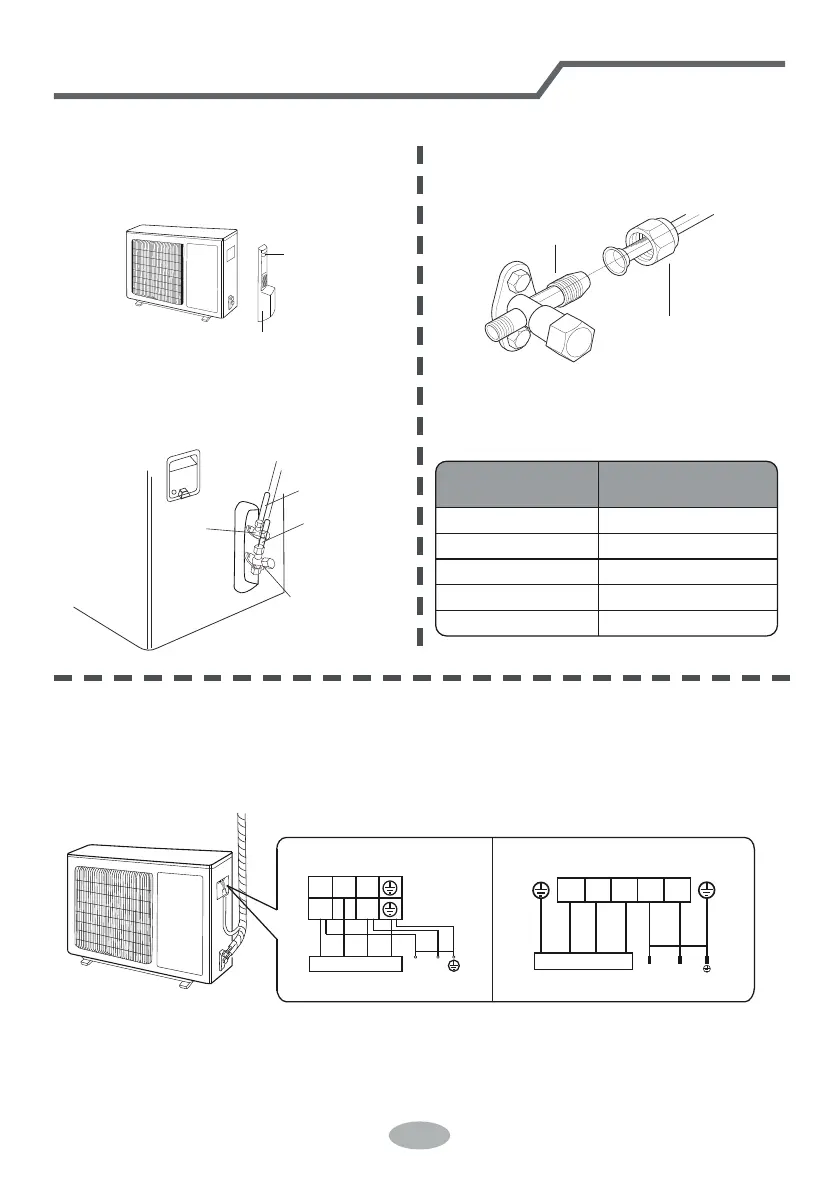

Étape 4 : Raccorder les liaisons frigorifiques intérieur et extérieur
1. Retirer la vis présente sur la poignée
droite du groupe extérieur, puis la
poignée elle-même.
vis
2. Retirer le bouchon de
la vanne et
diriger le raccord sur le dudgeon
3.
Pré-serrer l'écrou à la main.
4.
Serrer
l'écrou à l'aide d'une clé
dynamométrique en se reportant
au tableau ci-dessous.
Étape 5 : Brancher le câble d'alimentation et interconnexion
1. Retirer le collier ; brancher
les fils du câble d'alimentation et celui d'interconnexion
sur le bornier en respectant les couleurs ; les fixer avec les vis.
Remarque : le schéma de branchement n'a qu'une valeur indicative, se reporter au tableau réel
Diamètre de
l'écrou hexagonal
Couple de serrage
(N.m)
Φ 6 15 à 20
Φ 9,52 30 à 40
Φ 12 45 à 55
Φ 16 60 à 65
Φ 19 70 à 75
Branchement de
l'unité intérieure
L
marron
noir
N
