16

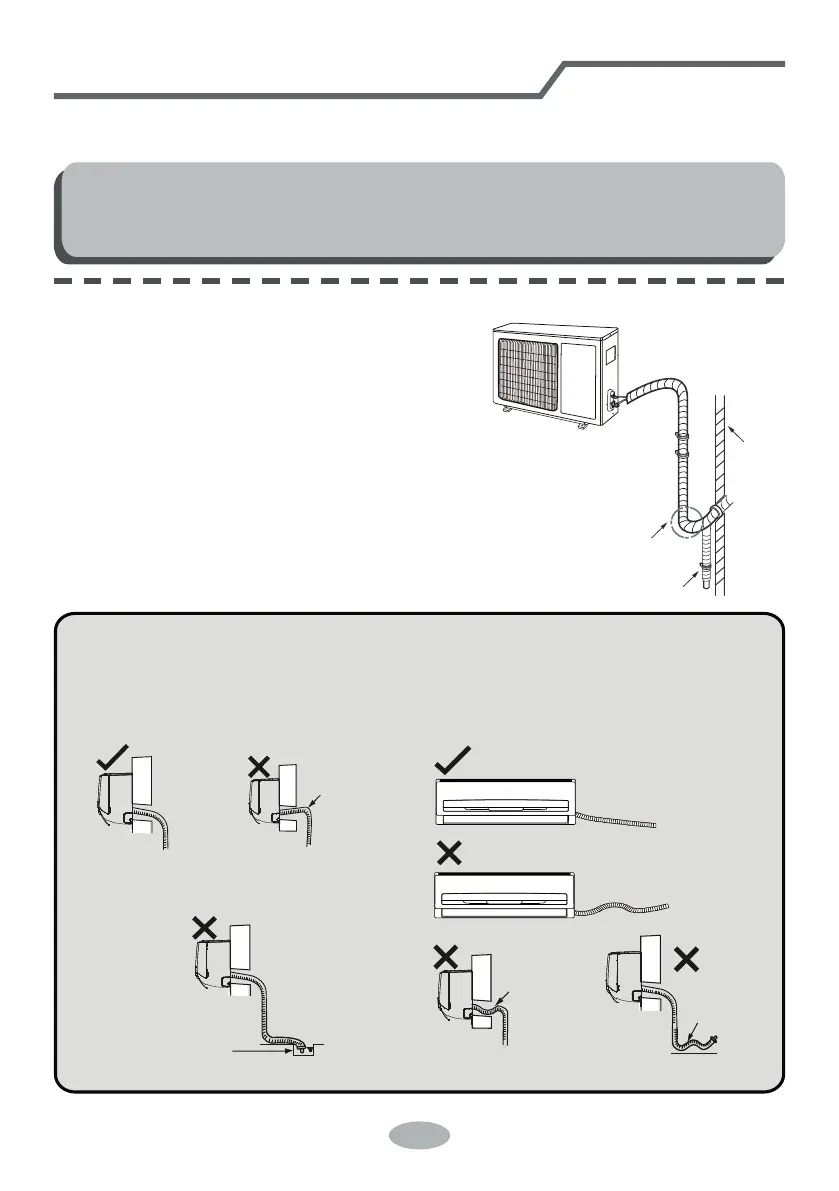

● La hauteur du tube d'évacuation
à l'intérieur du mur ne doit pas être
supérieure à celle de son embouchure
sur l'unité intérieure.
● La sortie du tube ne doit pas être
immergée pour que les condensats
s'évacuent correctement.
La partie inférieure
du tube ne doit pas
être immergée.
● Incliner légèrement le tube
d'évacuation vers le bas. Le tube
d'évacuation ne doit pas être courbé,
remonter, former des ondulations,
etc.
Le tube d'évacuation ne doit pas former d'ondulations .
Le tube
d'évacuation ne
doit pas former
d'ondulations.
La partie inférieure
du tube ne doit
pas former
d'ondulations.
Installation de l'unité extérieure
courbe en U
tube d'évacuation des condensats
mur
2. Fixer les cables d'alimentation et interconnexion à l'aide du collier
Remarque :
● Après avoir serré la vis, tirer légèrement sur le câble d'alimentation pour vérifier qu'il
est solidement fixé.
● Ne jamais couper le câble d'alimentation pour le prolonger ou le raccourcir.
Étape 6 : Disposer correctement les
liaisons frigorifiques
1. Les liaisons doivent être placées le long du
mur, coudées raisonnablement et
masquées si possible. Le rayon de cintrage
min. du tube est de 10 cm.
2. Si l'unité extérieure est plus haute que
l'ouverture du mur, le tube doit former une
courbe en U avant d'être introduit à
l'intérieur afin d'éviter que l'eau de pluie ne
pénètre dans la pièce.
Remarque :
Le tube
d'évacuation ne
doit pas remonter.
