Installazione dell’unità esterna
Tappa 1: Fissare il supporto dell'unità esterna
(selezionarlo secondo l'installazione)
1. Selezionare l'ubicazione d'installazione in funzione della disposizione dell'abitazione.
2. Mediante le viti a espansione fissare il supporto dell'unità esterna all'ubicazione
selezionata.
Osservazione:
● Prendere gli opportuni provvedimenti di
protezione per installare l'unità esterna.
● Accertarsi che il supporto possa resistere a un
peso pari ad almeno quattro volte il peso dell'unità.
● L'unità esterna va installata ad almeno 3 cm dal
suolo per permettere l'installazione del drenaggio
verticale.
● Per le unità la cui potenza di raffreddamento è
compresa fra 2300W e
5000W, occorrono 6 viti a
espansione;
per quelle la cui potenza di
raffreddamento è compresa fra 6000W e 8000W,
occorrono 8 viti a espansione; per quelle la cui
potenza di raffreddamento è compresa fra 10.000W
e 16.000W, occorrono 10 viti a espansione.

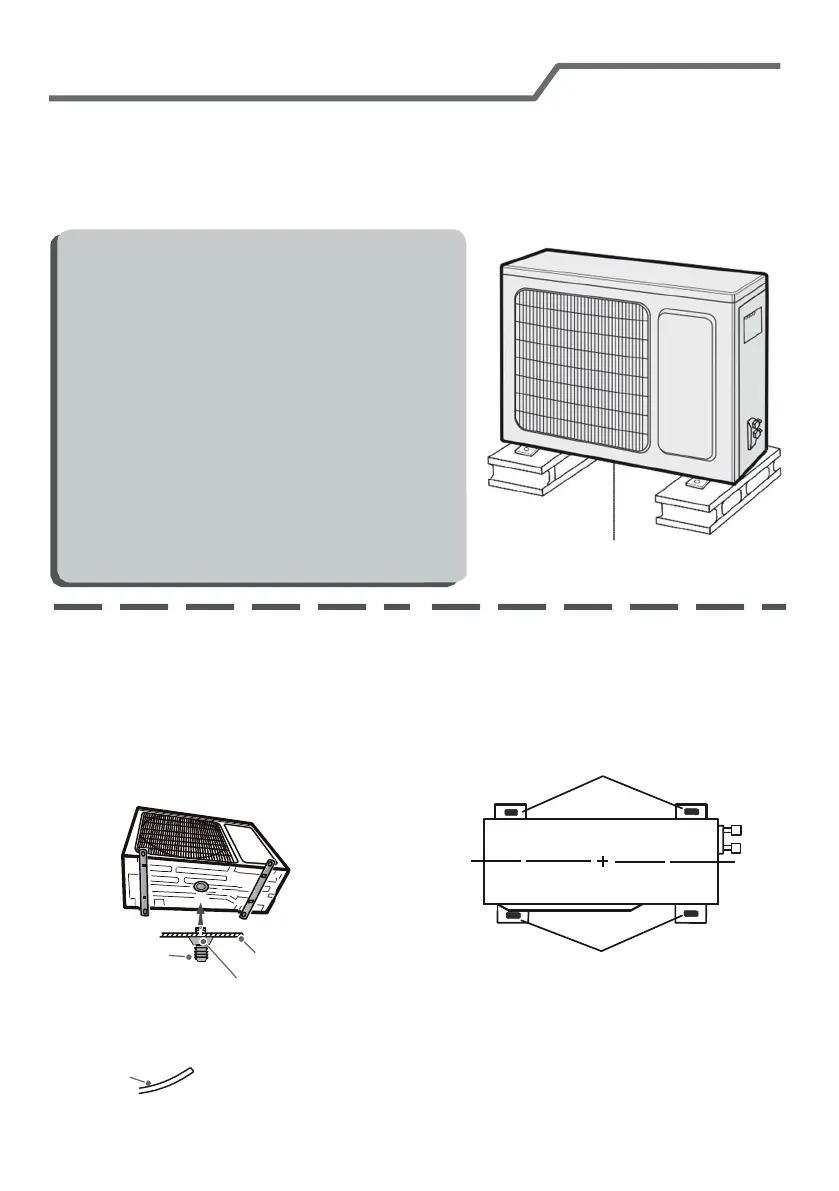

almeno 3 cm dal suolo
Tappa 2: Installare il drenaggio
verticale
(unicamente per le unità di
raffreddamento
e riscaldamento)
1. Installare il drenaggio esterno nel foro del
telaio, come indicato sulla figura
seguente.
2. Collegare il tubo di evacuazione allo sfiato.
sfiato
telaio
Tappa 3: Fissare l’unità esterna
1. Posizionare l'unità esterna sul
supporto.
2. Fissare i piedi dell'unità con bulloni.
fori nei piedi
Fori nei piedi
tubo di
evacuazione dei
condensati
drenaggio
verticale
esterno
