3.-

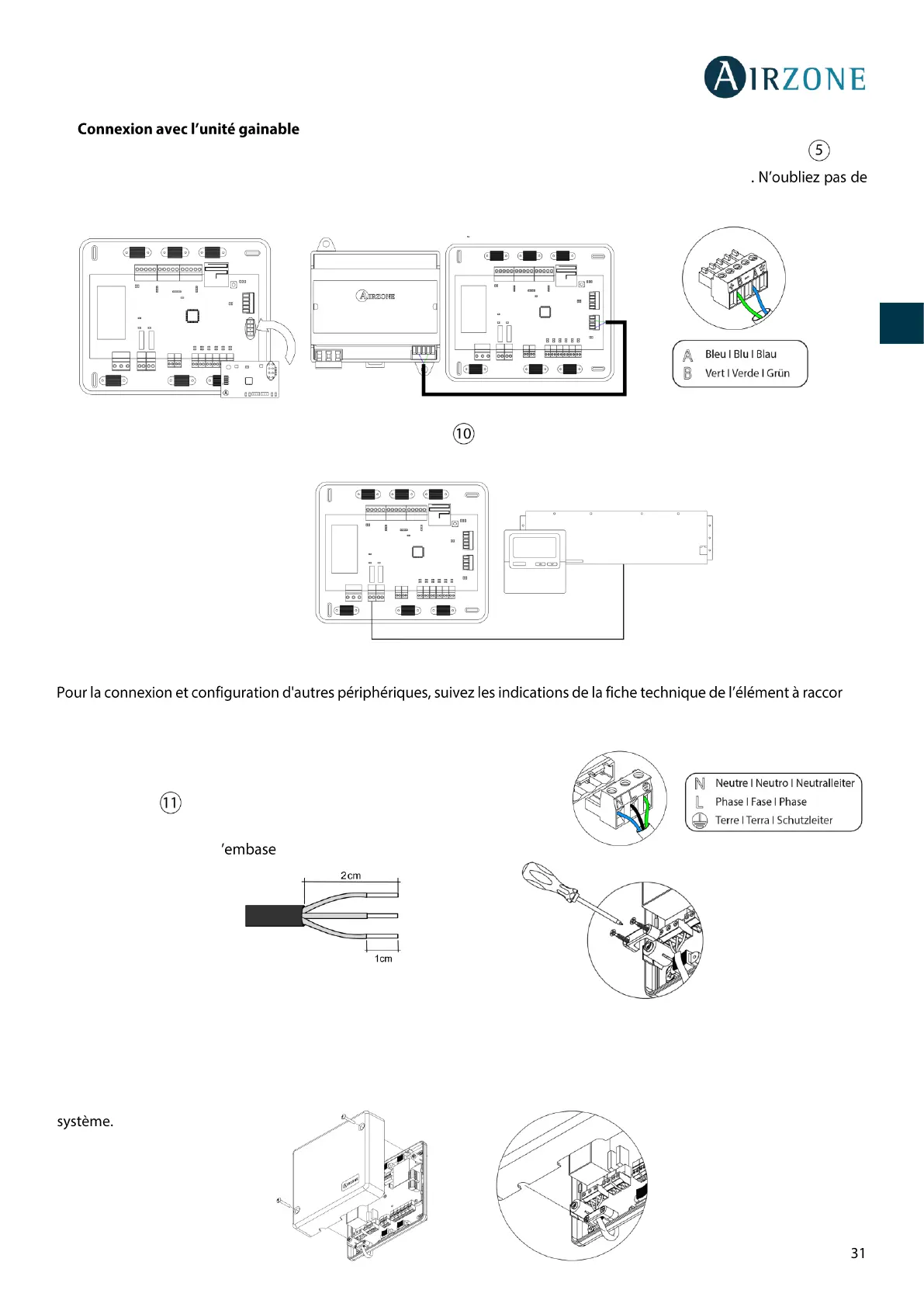

- Via passerelle : Connectez la passerelle de communication à la platine centrale du système sur le port gainable . Pour
sa connexion à l'unité de régulation, suivez les indications de la fiche technique de la passerelle
raccorder la télécommande de l'équipement. Pour la connexion des passerelles de rail DIN, utilisez un câble Airzone de
2 x 0,22 mm
2
.
- Via marche-arrêt : Utilisez le relais de la platine centrale pour réaliser le marche-arrêt de l'équipement conformément
aux indications du fabricant : I
max
1 A, V
max
24 / 48 Vdc.
4.- Autres périphériques (AZCE6OUTPUT8, AZX6CCP, AZX6WEBSCLOUD [C/R], etc.)
der.
5.- Alimentation du système
Alimentez en 110/230 Vac la platine centrale du système via l'entrée
d'alimentation . Faites de même avec les éléments de contrôle qui
nécessitent une alimentation externe. Pour cela utilisez du câble de 3 x 1,5
mm². Fixez les câbles sur l de la platine centrale pour plus de sécurité.
Attention : Conformément à la réglementation locale et nationale pertinente, le câblage d'alimentation externe du système
devra comprendre un interrupteur principal ou autre moyen de déconnexion avec une séparation constante de tous les pôles.
Si l'alimentation principale est coupée, le système redémarrera automatiquement. Utilisez un circuit indépendant de l'unité
à contrôler pour assurer l'alimentation du système.
Remarque : Une fois toutes les connexions effectuées, assurez-vous de poser correctement le cache de la platine centrale du
système.
