42
ES
EN
FR
IT
PT
DE

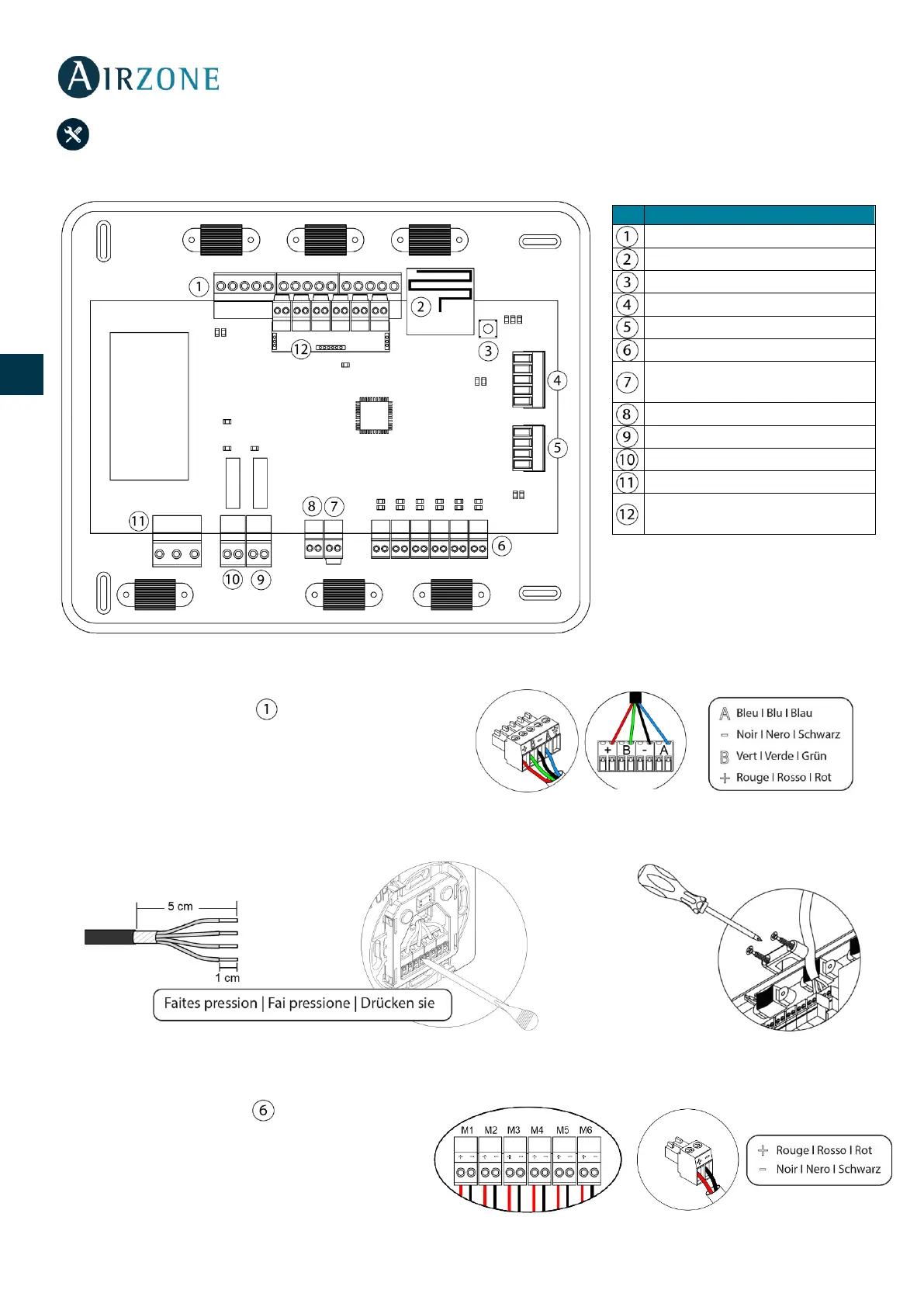

INSTALLAZIONE E COLLEGAMENTO
Importante: Rispettare il codice dei colori per tutti gli elementi del sistema.
1.- Collegamento degli elementi di controllo del sistema (AZCE6BLUEFACEC, AZCE6THINKC, AZCE6LITEC ecc.)
Collegare gli elementi di controllo del sistema in uno dei 3
morsetti del bus di espansione . Utilizzare il cavo Airzone da
2x0,5 + 2x0,22 mm
2
. Il collegamento può essere realizzato in
modo bus e a stella. Per gli elementi con alimentazione
esterna a 110/230 Vac è necessario collegare i poli A e B del
bus per le comunicazioni (ad esempio AZCE6OUTPUT8).
Fissare i cavi nelle torrette della scheda centrale per una
maggiore sicurezza.
Verificare che sia stata inserita la batteria negli elementi radio.
2.- Collegamento degli elementi motorizzati
Collegare la motorizzazione corrispondente alla
relativa zona di controllo a ogni uscita. Identificare le
uscite del motore per rendere più semplice la
manutenzione. Non collegare più di due
motorizzazioni per ogni uscita. A tale scopo, utilizzare il
N.
Descrizione
Bus di espansione
Modulo radio
SW1
Bus domotico
Bus unità
Uscite del motore
Ingresso dell'allarme
(normalmente chiusa)
Sonda temperatura
VMC/Caldaia
Relè On-Off AA
Alimentazione
Modulo ON/OFF (solo
AZCE6IBPRO6)
