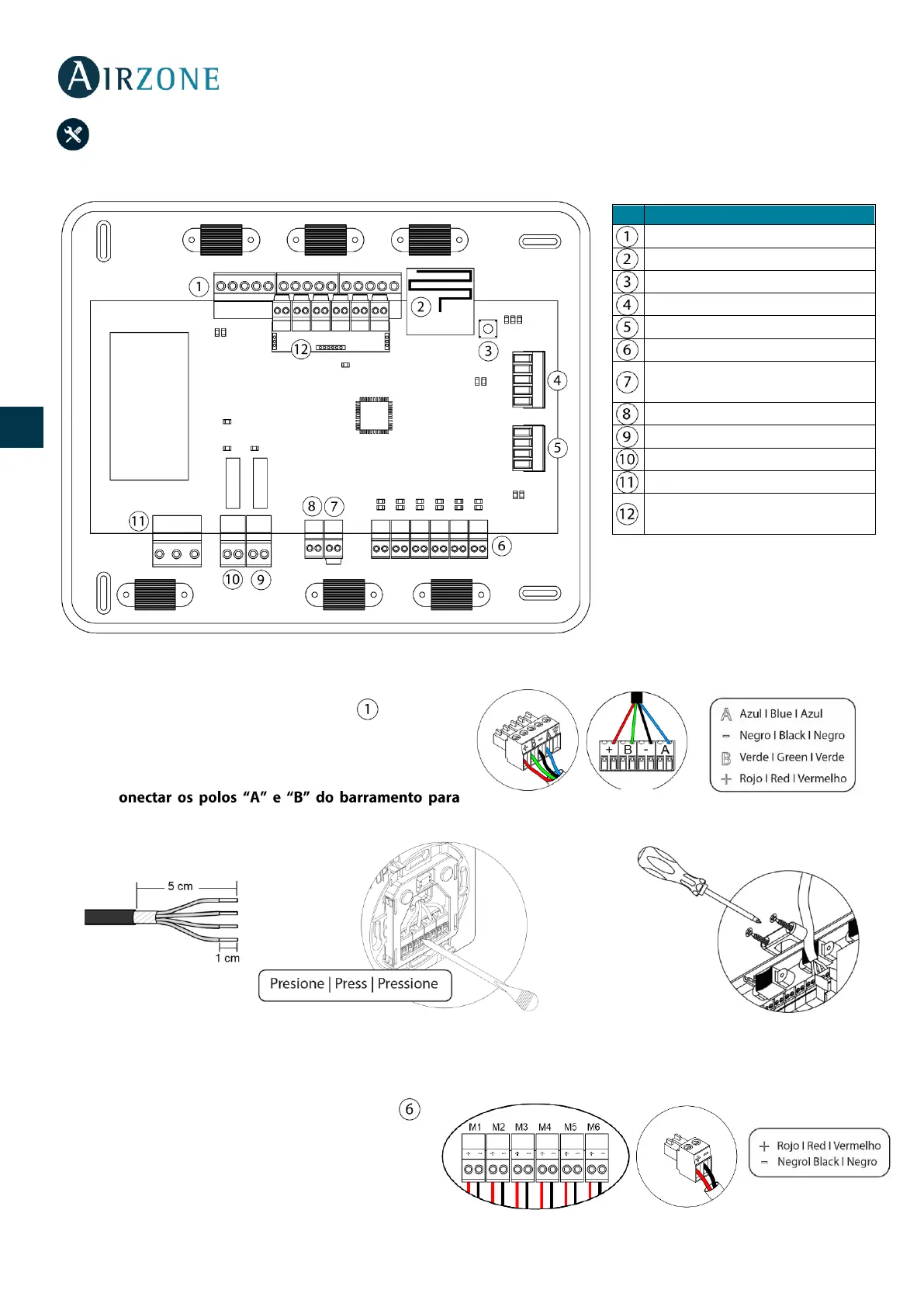

MONTAGEM E CONEXÃO
Importante: Respeite o código de cores para todos os elementos do sistema.
1.- Conexão dos elementos de controlo do sistema (AZCE6BLUEFACEC, AZCE6THINKC, AZCE6LITEC, etc.)
Conecte os elementos de controlo do sistema em qualquer um
dos três terminais do barramento de expansão . Utilize cabo
Airzone de 2x0,5+2x0,22 mm
2
. A conexão pode ser realizada
tanto em modo Barramento como em estrela. Para elementos
com alimentação externa a 110/230 Vac, é necessário
apenas c
comunicação (por exemplo, AZCE6OUTPUT8). Fixe os cabos nas torres da central para maior segurança.
Nos elementos rádio, verifique se a bateria foi inserida.
2.- Conexão dos elementos motorizados
Conecte a motorização em cada saída
correspondente à sua zona de controlo. Identifique as
saídas de motor para facilitar a manutenção. Não
conecte mais do que duas motorizações por saída. Para
isso, utilize Cabo Airzone de 2x0,75 mm
2
. Longitude
máxima recomendada 20 m.
N°
Descrição
Barramento de expansão
Módulo de rádio
SW1
Barramento domótico
Barramento máquina
Saída de motor
Entrada alarme (normalmente
fechada)
Sonda temperatura
VMC/Caldeira
Relé arranque-paragem AA
Alimentação
Módulo On/Off (Apenas
AZCE6IBPRO6)
