55

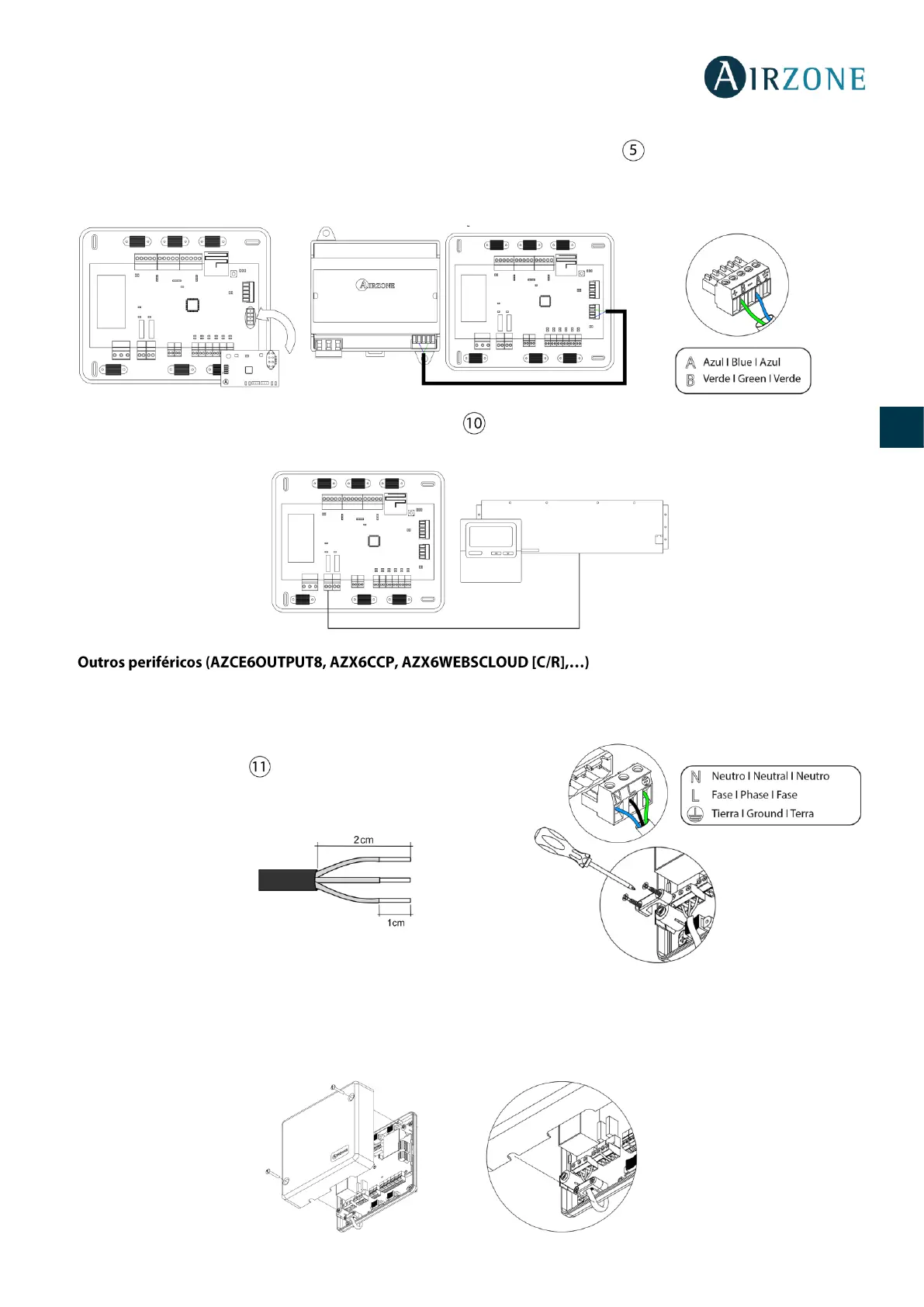

3.- Conexão com equipamento de conduta
- Mediante gateway: Conecte o gateway à central de sistema na porta de máquina . Para conexão ao equipamento de
conduta, siga as indicações da ficha técnica do gateway. Recomenda-se instalar o termostato do equipamento. Para
a conexão de gateways de trilho DIN, utilize cabo Airzone 2x0,22 mm
2
.
- Mediante arranque-paragem: Utilize o relé da central para realizar um arranque-paragem do equipamento de
acordo com as instruções do fabricante. I
max
1 A, V
max
24 / 48 Vdc.
4.-
Para conectar e configurar outros periféricos, siga as instruções indicadas na ficha técnica.
5.- Alimentação do sistema
Alimente a central de sistema e os elementos de controlo que necessitam
de alimentação externa pela entrada de alimentação de 110/230 Vac. Para
isso, utilize cabo de 3x1,5 mm². Fixe os cabos na torre da central para maior
segurança.
Importante: Um interruptor principal ou outro meio de desconexão que tenha uma separação constante em todos os polos
deverá ser incorporado aos cabos de alimentação externa do sistema, de acordo com a regulamentação local e nacional
pertinente. O sistema será reiniciado automaticamente caso a alimentação principal seja desligada. Utilize um circuito
independente do equipamento a controlar para alimentar o sistema.
Lembre-se: Quando todas as conexões tiverem sido realizadas, posicione a tampa da central do sistema corretamente.
