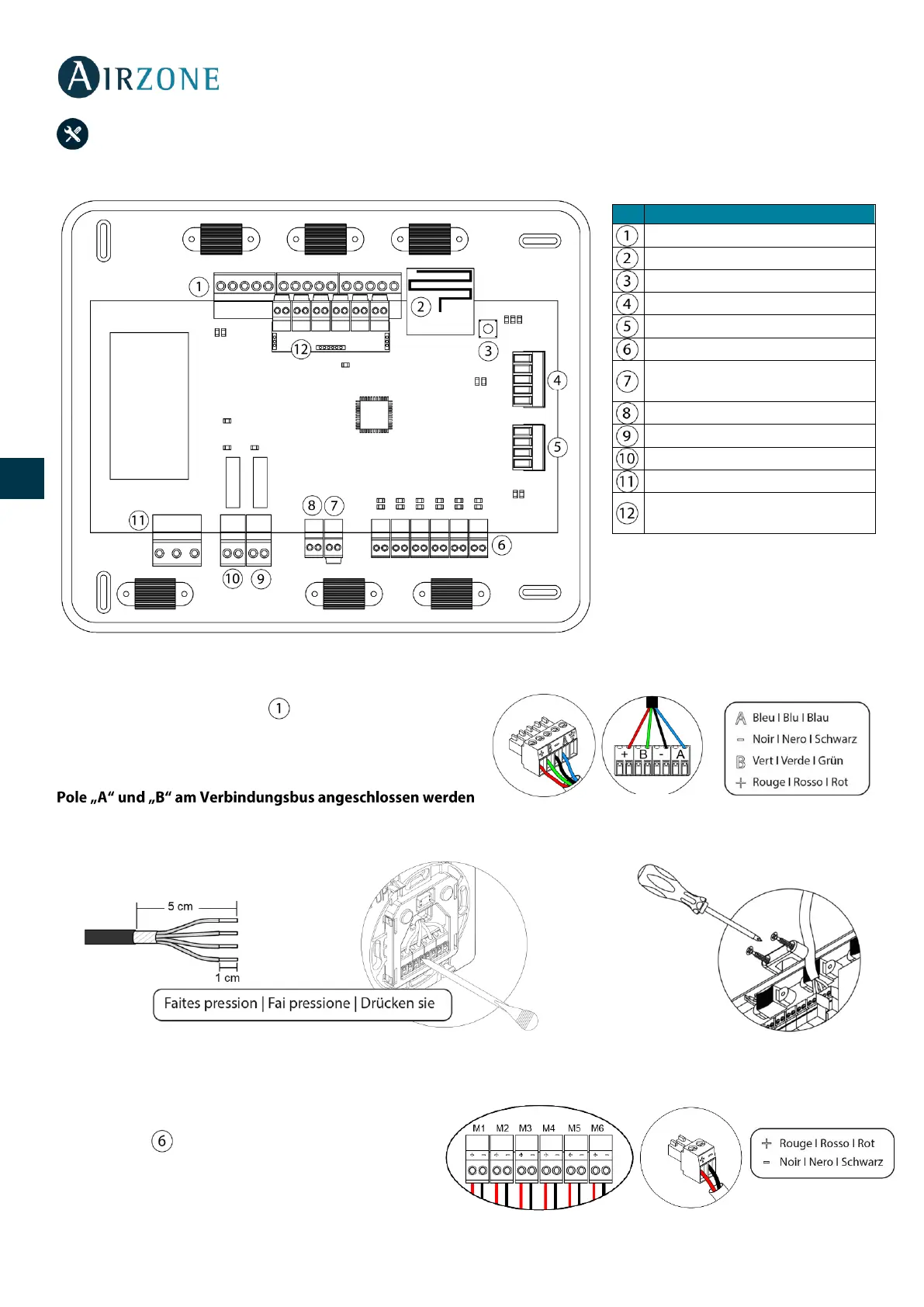

MONTAGE UND ANSCHLUSS
Wichtig: Halten Sie sich an den Farbcode für alle Systemelemente.
1.- Anschluss der Steuerelemente des Systems (AZCE6BLUEFACEC, AZCE6THINKC, AZCE6LITEC etc.)
Schließen Sie die Steuerelemente des Systems an eine der 3
Klemmen am Verdampferbus an . Verwenden Sie das Airzone-
Kabel 2x0,5+2x0,22 mm
2
. Der Anschluss kann sowohl im Bus-
Modus als auch als Sternschaltung erfolgen. Für die Elemente
mit externer 110/230-V-Versorgung müssen lediglich die
(z. B. AZCE6OUTPUT8). Befestigen Sie die Kabel zur Sicherheit an
den Haltern der Zentrale.
Kontrollieren Sie bei den Funkelementen, dass die Batterie eingelegt ist.
2.- Anschluss der motorisierten Elemente
Schließen Sie die entsprechende Motorisierung jeweils
am Ausgang der entsprechenden Steuerzone an.
Beschriften Sie die Motorausgänge, um die Wartung
zu erleichtern. Schließen Sie nicht mehr als zwei
Motorisierungen je Ausgang an. Verwenden Sie dazu das
Airzone-Kabel 2x0,75 mm
2
. Die empfohlene maximale Länge beträgt 20 m.
Alarmeingang (normal
geschlossen)
Ein/Aus-Modul (nur
AZCE6IBPRO6)
