9
LED (red)
4
Conexión Sonda de Temperatura / Connexion Sonde de Température / Connettore Sonda di
temperatura / Connection for Temperature Sensor
5
Entrada de Alarma (contacto normalmente cerrado) / Pont d’alarme (contact normalement fermé) /
Ponticello d’allarme (contatto normalmente chiuso) / Alarm Input (contact normally closed)
6
Conector Emisor IR / Connecteur Emetteur IR / Trasmettitore IR / IR Emitter
7
Receptor IR / Récepteur IR / Ricevitore IR / IR Receiver
8
Salidas para difusión motorizada / Sorties des moteurs / Uscite delle motorizzazioni / Outputs for
motorised diffusion (M1... M6)
9
LEDs de apertura (verde) y de cierre (rojo) de motorizaciones / Témoins d’ouverture (vert) et de
fermeture (rouge) des moteurs / LED controllo motorizzazioni M1-M6 (verde apertura, rosso
chiusura) / Motorised components opening (green) and closing (red) LEDs
10
Antena / Antenne / Antenna / Antenna
11
D100: LED de Asociación (verde) / LED de Synchronisme (vert) / LED di Sincronismo (verde) /
Associating LED (green)
12
Control de ACC mediante relés / Relais de contrôle de la PAC Gainable / Relè di controllo
dell’apparecchiatura di climatizzazione / Control of ACH through relays (OY-OG-OV-OW)
13
D1: LED de Autodiagnóstico (verde) / LED de Diagnostic automatique (vert) / LED di
Autodiagnostico (verde) / LED for Self-testing process (green)
14
D2: LED de Escaneo de canales (rojo) / LED sans canaux (rouge) / LED scansione canali (rosso) /
Channel Scanning LED (red)
15
Bus Externo / Bus externe / Bus Esterno / External Bus (RS-485)
16
Alimentación para Kit Medidor / Alimentation pour Kit de Mesureur / Alimentazione per Kit di Misura
/ Meter kit Power supply
17
Pulsador de Reset / Switch de Reset / Switch di Reset / Reset Button (SW2)
18
Pulsador de Asociación de termostatos / Bouton-poussoir de recherche de thermostats / Switch per
associazione termostati / Button for thermostat association (SW100)
19
Pulsador de Aprendizaje de tramas IR / Bouton-poussoir d’apprentissage de trames IR / Switch per
attivare la procedura IR / Button for learning the IR frames (SW7)
20
Conector Pasarelas de Integración y comunicaciones Kit Medidor / Connecteur Passerelle de
communications et Kit de mesureur / Connettore passerella di communicazione e Kit di Misura /
Communications gateway connector and Meter kit

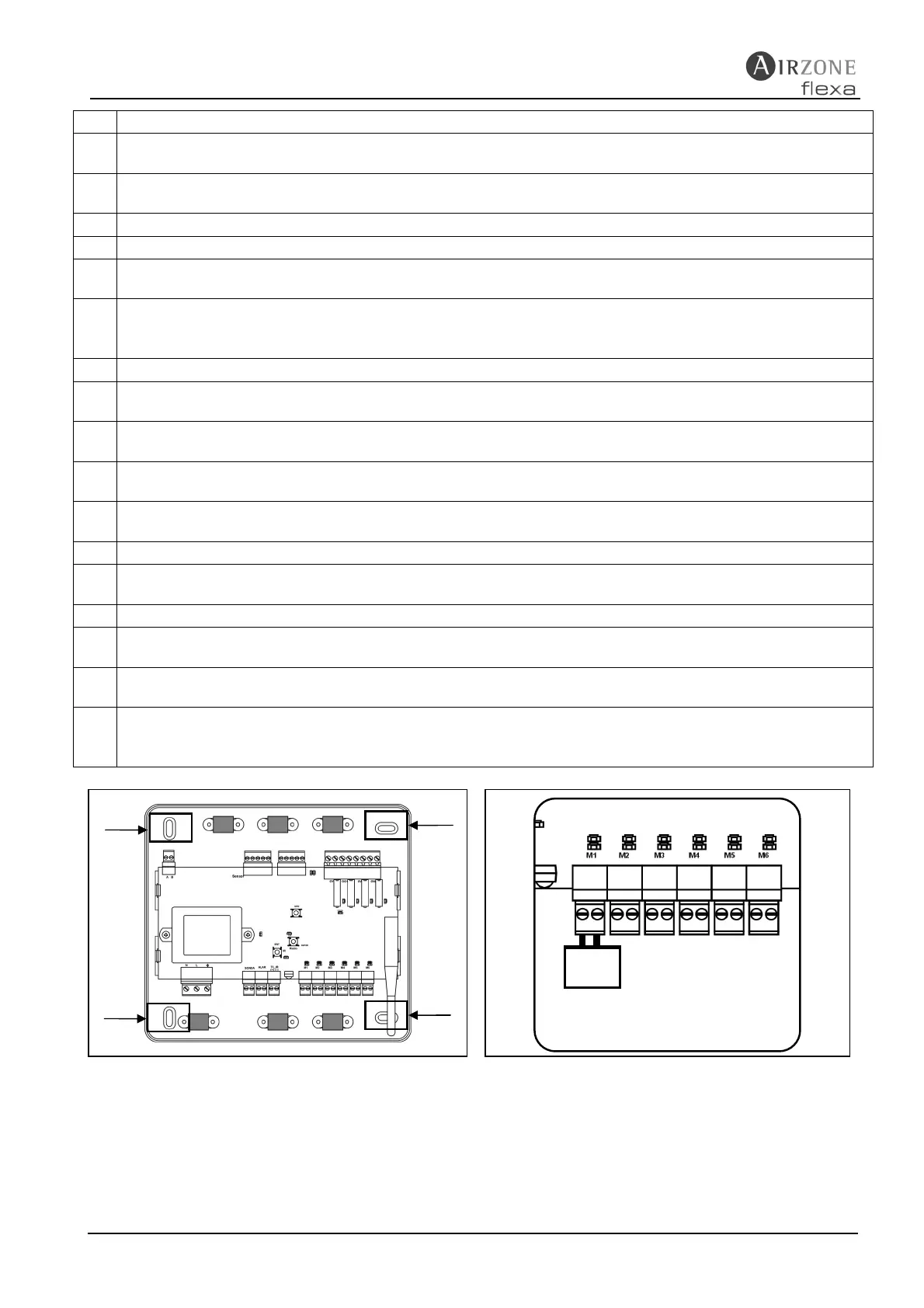

Fig. 3 - Orificios de Fijación / Orifices de Fixation /
Fori di fissaggio / Holes for assembly
Fig. 4 - Conexión Polarizada de los motores /
Connexion Polarisée des moteurs / Connessione
Polarizzata dei motori / Polarized Connection of
the motors
- +
+ -
