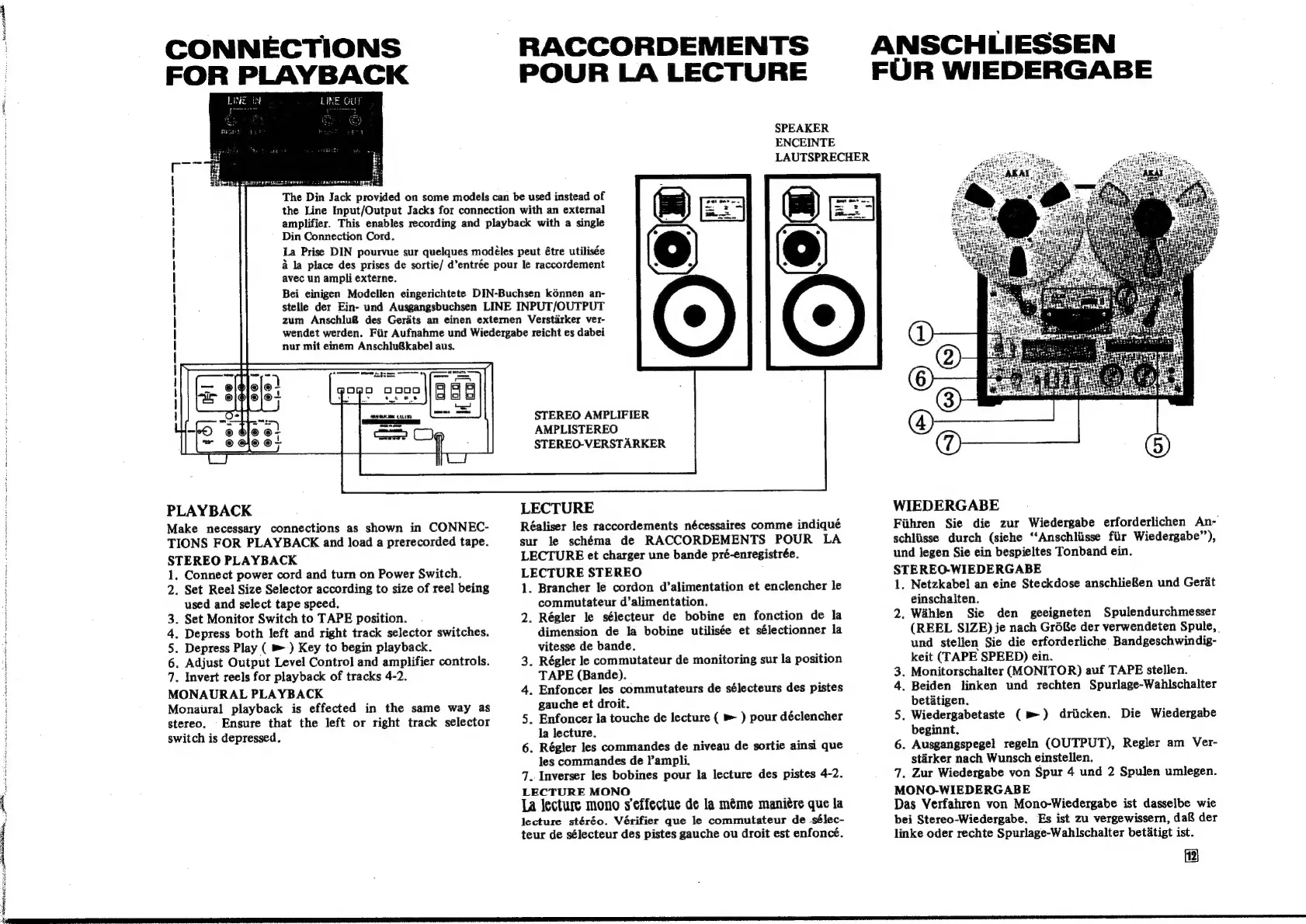

Akai GX-620 User Manual

ANSCHLIESSEN
FOR WIEDERGABE
RACCORDEMENTS
POUR LA LECTURE
| CONNECTIONS
FOR Bemoncletinine
SPEAKER
ENCEINTE
LAUTSPRECHER
@ es
()
The Din Jack provised on some models can be used instead of
the Line Input/Output Jacks for connection with an external
amplifier. This enables recording and playback with a single
Din Connection Cord.
La Prise DIN pourvue sur quelques modéles peut étre utilisée
4 la place des prises de sortie/ d’entrée pour le raccordement
avec un ampli externe.
Bei einigen Modelien eingerichtete DIN-Buchsen koénnen an-
stelle der Ein- und Ausgangsbuchsen LINE INPUT/OUTPUT
zum Anschlu® des Gerdts an einen extermen Verstarker ver-
wendet werden. Fiir Aufnahme und Wiedergabe reicht es dabei
4
j
;
t
t
‘
j
nur mit einem Anschlu8kabel aus.
~~ + FF
PLAYBACK
Make necessary connections as shown in CONNEC-
TIONS FOR PLAYBACK and load a prerecorded tape.
STEREO PLAYBACK
1. Connect power cord and turn on Power Switch.
2. Set Reel Size Selector according to size of reel being
used and select tape speed.
. Set Monitor Switch to TAPE position. .
. Depress both left and right track selector switches.
. Depress Play ( » ) Key to begin playback.
. Adjust Output Level Control and amplifier controls.
. Invert reels for playback of tracks 4-2.
MONAURAL PLAYBACK
Monaural playback is effected in the same way as
stereo. Ensure that the left or right track selector
switch is depressed.
AANA AW
STEREO AMPLIFIER
AMPLISTEREO
STEREO-VERSTARKER
LECTURE
Réaliser les raccordements nécessaires comme indiqué
sur le schéma de RACCORDEMENTS POUR LA
LECTURE et charger une bande pré-enregistrée.
LECTURE STEREO
1. Brancher le cordon d’alimentation et enclencher le
commutateur d’alimentation.
2. Régler le sélecteur de bobine en fonction de la
dimension de la bobine utilisée et sélectionner la
vitesse de bande.
3.
Régler
le
commutateur
de
monitoring
sur
la
position
TAPE
(Bande).
4.
Enfoncer
les
commutateurs
de
sélecteurs
des
pistes
gauche
et
droit.
5.
Enfoncer
la
touche
de
lecture
(
»
)
pour
déclencher
la
lecture.
6.
Régler
les
commandes
de
niveau
de
sortie
ainsi
que
les
commandes
de
ampli.
7.. Inverser les bobines pour la lecture des pistes 4-2.
LECTURE MONO
La
lecture
mono
seffectue
de
la
méme
maniére
que
la
lecture stéréo. Vérifier que le commutateur de sélec-
teur de sélecteur des pistes gauche ou droit est enfoncé.
WIEDERGABE
Fiithren Sie die zur Wiedergabe erforderlichen An-
schliisse durch (siehe ‘‘Anschliisse fiir Wiedergabe’’),
und Jegen Sie ein bespieltes Tonband ein.
STEREO-WIEDERGABE
1. Netzkabel an eine Steckdose anschlieRen und Gerat
einschalten.
2. Wahlen Sie den geeigneten Spulendurchmesser
(REEL SIZE) je nach Gré&e der verwendeten Spule,
und stellen Sie die erforderliche Randecben wana:
keit (TAPE SPEED) ein.
3. Monitorschalter (MONITOR) auf TAPE stelien.
4. Beiden linken und rechten Spurlage-Wahlschalter
betatigen.
5. Wiedergabetaste (») driicken. Die Wiedergabe
beginnt.
6. Ausgangspege! regeln (OUTPUT), Regler am Ver-
starker nach Wunsch einstellen.
7. Zur Wiedergabe von Spur 4 und 2 Spulen umlegen.
MONO-WIEDERGABE
Das Verfahren von Mono-Wiedergabe ist dasselbe wie
bei Stereo-Wiedergabe. Es ist zu vergewissern, daf& der
linke oder rechte Spurlage-Wahlschalter betatigt ist.

Akai GX-620 Specifications

General

Track System	4-track, 2-channel stereo
Reel Size	Up to 10.5 inch reel
Signal to Noise Ratio	58dB
Type	Reel-to-Reel
Heads	3 (erase, record, playback)
Motor	2 x Reel, 1 x Capstan
Tape Speeds	3.75 & 7.5 ips
