Akai GX-620 User Manual

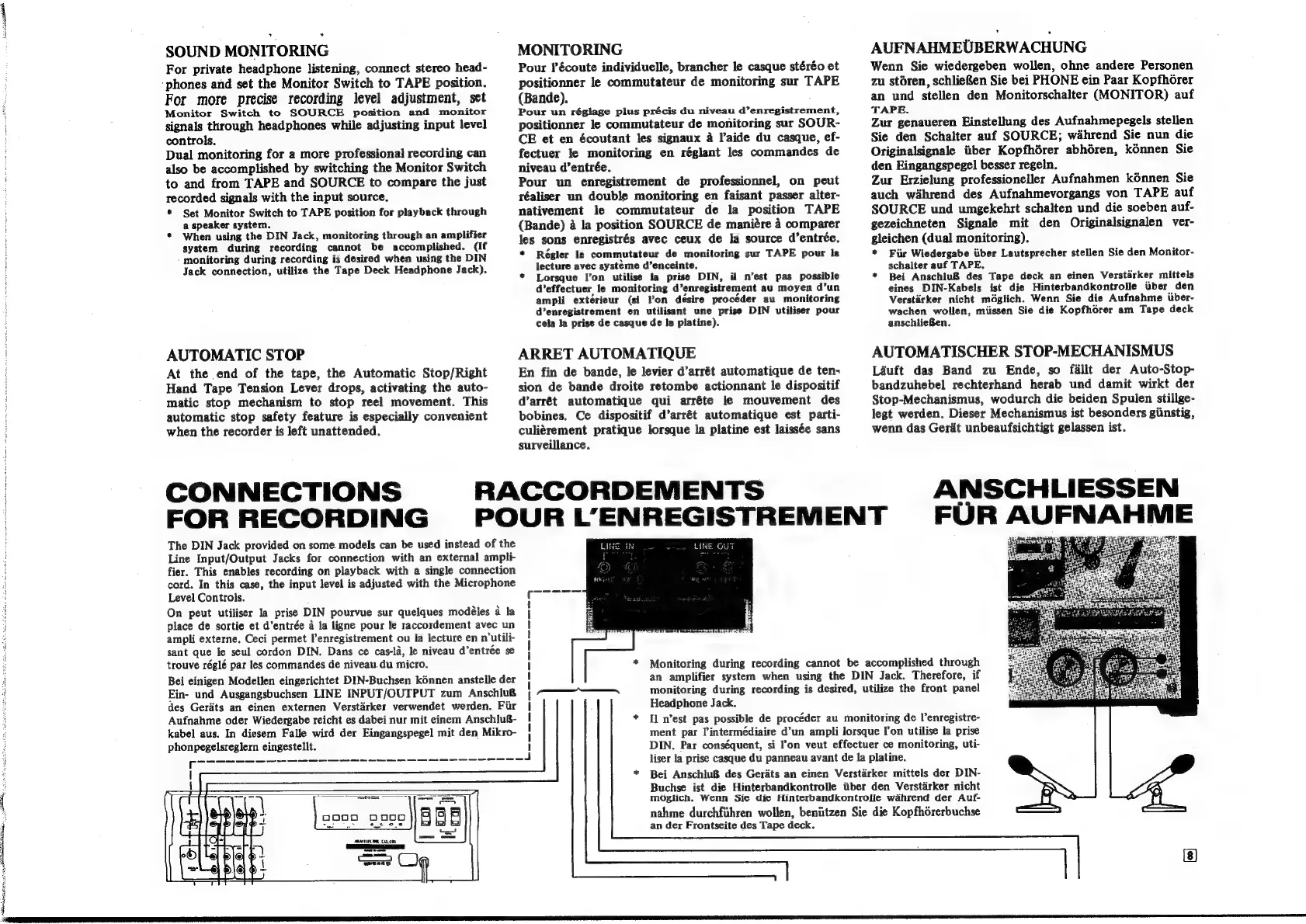

SOUND MONITORING
For private headphone listening, connect stereo head-
‘phones and set the Monitor Switch to TAPE position.
For
more
precise
recording
level
adjustment,
set
Monitor Switch to SOURCE position and monitor
signals through headphones while adjusting input level
controls,
Dual monitoring for a more professional recording can
also be accomplished by switching the Monitor Switch
to and from TAPE and SOURCE to compare the just
recorded signals with the input source.
* Set Monitor Switch to TAPE position for playback through
a speaker system.
* When using the DIN Jack, monitoring through an amplifier
system during recording cannot be accomplished. (If
monitoring during recording is desired when using the DIN
Jack connection, utilize the Tape Deck Headphone Jack).
AUTOMATIC STOP
At the end of the tape, the Automatic Stop/Right
Hand Tape Tension Lever drops, activating the auto-
matic stop mechanism to stop reel movement. This
automatic stop safety feature is especially convenient
when the recorder is left unattended.
CONNECTIONS
FOR RECORDING
The DIN Jack provided on some. models can be used instead of the
Line Input/Output Jacks for connection with an external ampli-
fier. This enables recording on playback with a single connection
cord. In this case, the input level is adjusted with the Microphone
Level Controls.
On peut utiliser la prise DIN pourvue sur quelques modéles 4 la
place de sortie et d’entrée 4 la ligne pour le raccordement avec un
ampli externe. Ceci permet lenregistrement ou Ia lecture en n Putili-
sant que le seul cordon DIN. Dans ce cas-la, le niveau d’entrée se
trouve réglé par les commandes de niveau. du micro.
Bei einigen Modellen eingerichtet DIN-Buchsen kénnen ansteile der
Ein- und Ausgangsbuchsen LINE INPUT/OUTPUT zum Anschlu&
des Gerdts an einen externen Verstarker verwendet werden. Fir
Aufnahme oder Wiedergabe reicht es dabei nur mit einem AnschluB-
kabel aus. In diesem Falle wird der Eingangspegel mit den Mikro-
phonpegelsreglern eingestellt.
ca
oo000 O00
ABA WR LU.00.
were (_)
MONITORING
Pour Pécoute individuelle, brancher le casque stéréo et
positionner le commutateur de monitoring sur TAPE
(Bande).
Pour un régiage plus précis du niveau d’enregistrement,
positionner le commutateur de monitoring sur SOUR-
CE et en écoutant les signaux a l’aide du casque, ef-
fectuer le monitoring en réglant les commandes de
niveau d’entrée.
Pour un enregistrement de professionnel, on peut
réaliser un double monitoring en faisant passer alter-
nativement le commutateur de la position TAPE
(Bande) a la position SOURCE de maniére 4 comparer
les sons enregistrés avec ceux de la source d’entrée.
* Régiler le commutateur de monitoring sur TAPE pour la
lecture avec systeme d’enceinte.
* Lorsque l’on utilise la prise DIN, il n’est pas possible
d’effectuer, le monitoring d *enregistrement au moyen d’un
ampli extérieur (si Pon désire procéder au monitoring
d’enregistrement en utilisant une prise DIN utiliser pour
cela la prise de casque de la platine).
ARRET AUTOMATIQUE
En fin de bande, le levier d’arrét automatique de ten-
sion de bande droite retombe actionnant le dispositif
d’arrét automatique qui arréte le mouvement des
bobines. Ce dispositif d’arrét automatique est parti-
culigrement pratique lorsque la platine est laissée sans
surveillance.
RACCORDEMENTS
POUR gelesiholichsbea srcei aaa ENT
AUFNAHMEUBERWACHUNG
Wenn Sie wiedergeben wollen, ohne andere Personen
zu stéren, schlieRen Sie bei PHONE ein Paar Kopfhorer
an und stellen den Monitorschalter (MONITOR) auf
TAPE.
Zur genaueren Einstellung des Aufnahmepegels stellen
Sie
den
Schalter
auf
SOURCE;
wahrend
Sie
nun
die
Originalsignale iiber Kopfhérer abhéren, kénnen Sie
den Eingangspegel besser regein,
Zur Erzielung professioneller Aufnahmen konnen Sie
auch wahrend des Aufnahmevorgangs von TAPE auf
SOURCE
und
umgekehrt
schalten
und
die
soeben
auf-
gezeichneten Signale mit den Originalsignalen ver-
gleichen (dual monitoring).
* Fir Wiedergabe iiber Lautsprecher stellen Sie den Monitor-
schalter auf TAPE.
* Bei Anschlu8 des Tape deck an einen Verstarker mittels
eines DIN-Kabels ist die Hinterbandkontrolle iber den
Verstarker nicht mdglich. Wenn Sie die Aufnahme iiber-
wachen wollen, miissen Sie die Kopfhoérer am Tape deck
anschlieBen.
AUTOMATISCHER STOP-MECHANISMUS
Laduft das Band zu Ende, so fallt der Auto-Stop-
bandzuhebel rechterhand herab und damit wirkt der
Stop-Mechanismus, wodurch die beiden Spulen stillge-
legt werden. Dieser Mechanismus ist besonders giinstig,
wenn das Geridt unbeaufsichtigt gelassen ist.
ANSCHLIESSEN
FUR AUFNAHME
Monitoring during recording cannot be accomplished through
an amplifier system when using the DIN Jack. Therefore, if
monitoring during recording is desired, utilize the front panel
Headphone Jack.
Il n’est pas possible de procéder au monitoring de l’enregistre-
ment par l’intermédiaire d’un ampli lorsque lon utilise la prise
DIN. Par conséquent, si l'on veut effectuer ce monitoring, uti-
liser la prise casque du panneau avant de la platine.
Bei Anschlu8 des Gerits an einen Verstdrker mittels der DIN-
Buchse ist die Hinterbandkontrolle itber den Verstirker nicht
mogiich, Wenn Sie die Hinterbandkontrolle wahrend der Auf-
nahme durchfithren wollen, beniitzen Sie die Kopfhérerbuchse
an der Frontseite des Tape deck.

Akai GX-620 Specifications

General

Track System	4-track, 2-channel stereo
Reel Size	Up to 10.5 inch reel
Signal to Noise Ratio	58dB
Type	Reel-to-Reel
Heads	3 (erase, record, playback)
Motor	2 x Reel, 1 x Capstan
Tape Speeds	3.75 & 7.5 ips
