Akai GX-620 User Manual

i
i
i
4
;
{

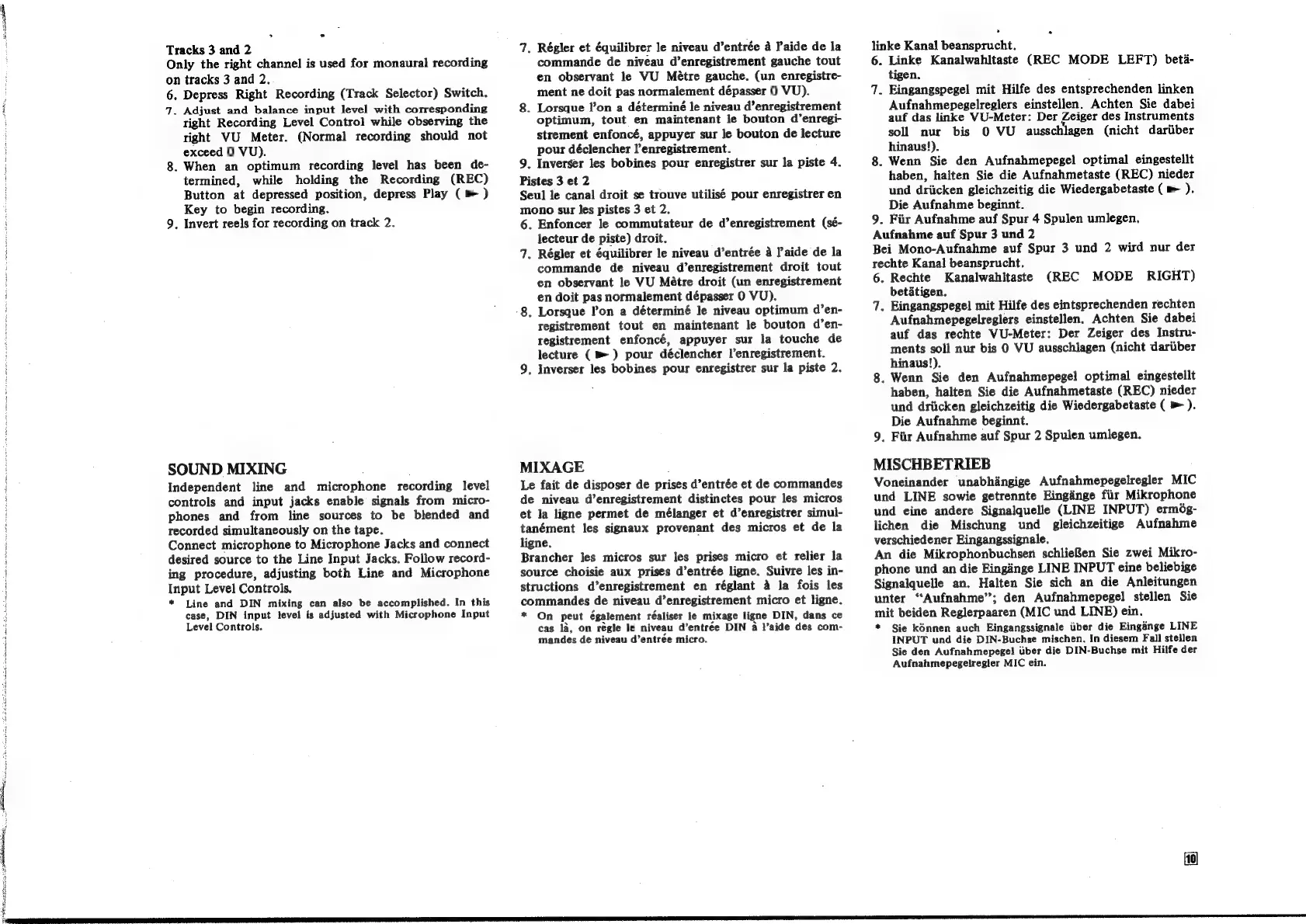

Tracks 3 and 2
Only the right channel is used for monaural recording
on tracks 3 and 2.
6. Depress Right Recording (Track Selector) Switch.
7. Adjust and balance input level with corresponding
tight Recording Level Control while observing the
right VU Meter. (Normal tecording should not
exceed 0 VU).
8. When an optimum recording level has been de-
termined, while holding the Recording (REC)
Button at depressed position, depress Play ( » )
Key to begin recording.
9. Invert reels for recording on track 2.
SOUND MIXING
Independent line and microphone recording level
controls and input jacks enable signals from micro-
phones and from line sources to be blended and
recorded simultaneously on the tape.
Connect microphone to Microphone Jacks and connect
desired source to the Line Input Jacks. Follow record-
ing procedure, adjusting both Line and Microphone
Input Level Controls.
* Line and DIN mixing can also be accomplished. In this
case, DIN input level is adjusted with Microphone Input
Level Controls.
7. Régler et équilibrer Je niveau d’entrée a Paide de la
commande de niveau d’enregistrement gauche tout
en observant le VU Métre gauche. (un enregistre-
ment ne doit pas normalement dépasser 0 VU).
8. Lorsque lon a déterminé le niveau d’enregistrement
optimum, tout en maintenant le bouton d’enregi-
strement enfoncé, appuyer sur le bouton de lecture
pour déclencher l’enregistrement.
9. Inverger les bobines pour enregistrer sur la piste 4.
Pistes 3 et 2
Seul le canal droit se trouve utilisé pour enregistrer en
mono sur les pistes 3 et 2.
6. Enfoncer le commutateur de d’enregistrement (sé-
lecteur de piste) droit.
7. Régler et équilibrer le niveau d’entrée a Paide de la
commande de niveau d’enregistrement droit tout
en observant le VU Métre droit (un enregistrement
en doit pas normalement dépasser 0 VU).
-8, Lorsque Pon a déterminé le niveau optimum d’en-
registrement tout en maintenant le bouton d’en-
registrement enfoncé, appuyer sur la touche de
lecture ( ™ ) pour déclencher l’enregistrement.
9, Inverser les bobines pour enregistrer sur la piste 2.
MIXAGE
Le fait de disposer de mer d’entrée et de commandes
de niveau d’enregistrement distinctes pour les micros
et la ligne permet de mélanger et d’enregistrer simul-
tanément les signaux provenant des micros et de la
ligne.
Brancher les micros sur les prises micro et relier la
source choisie aux prises d’entrée ligne. Suivre les in-
structions d’enregistrement en réglant 4 la fois les
commandes de niveau d’enregistrement micro et ligne.
* On peut égalernent réaliser le mixage ligne DIN, dans ce
cas la, on régle le niveau d’entrée DIN a }’aide des com-
mandes de niveau d’entrée micro.
linke Kanal beansprucht.
6. Linke Kanalwahltaste (REC MODE LEFT) beti-
tigen.
7. Eingangspegel mit Hilfe des entsprechenden linken
Aufnahmepegelregiers einstellen. Achten Sie dabei
auf das linke VU-Meter: Der Zeiger des Instruments
soll nur bis 0 VU ausschlagen (nicht dartiber
hinaus!).
8. Wenn Sie den Aufnahmepegel optimal eingestellt
haben, halten Sie die Aufnahmetaste (REC) nieder
und driicken gleichzeitig die Wiedergabetaste ( » ).
Die Aufnahme beginnt.
9. Fiir Aufnahme auf Spur 4 Spulen umlegen.
Aufnahme auf Spur 3 und 2
Bei Mono-Aufnahme auf Spur 3 und 2 wird nur der
rechte Kanal beansprucht.
6. Rechte Kanalwahltaste (REC MODE RIGHT)
betatigen.
7. Eingangspegel mit Hilfe des eintsprechenden rechten
Aufnahmepegelreglers einstellen. Achten Sie dabei
auf das rechte VU-Meter: Der Zeiger des Instru-
ments soll nur bis 0 VU ausschlagen (nicht dariiber
hinaus!).
8.
Wenn
Sie
den
Aufnahmepegel
optimal
eingestellt
haben,
halten
Sie
die
Aufnahmetaste
(REC)
nieder
und
driicken
gleichzeitig
die
Wiedergabetaste
(
»
).
Die
Aufnahme
beginnt.
9. Fir Aufnahme auf Spur 2 Spulen umlegen.
MISCHBETRIEB
Voneinander unabhingige Aufnahmepegelregler MIC
und LINE sowie getrennte Einginge fiir Mikrophone
und eine andere Signalquelle (LINE INPUT) ermog-
lichen die Mischung und gleichzeitige Aufnahme
verschiedener Eingangssignale.
An die Mikrophonbuchsen schlieRen Sie zwei Mikro-
phone und an die Einginge LINE INPUT eine beliebige
Signalquelle an. Halten Sie sich an die Anleitungen
unter ‘“Aufnahme’’; den Aufnahmepegel stellen Sie
mit beiden Reglerpaaren (MIC und LINE) ein.
*
Sie
kénnen
auch
Eingangssignale
iiber
die
Eingange
LINE
INPUT
und
die
DIN-Buchse
mischen,
In
diesem
Fall
stellen
Sie
den
Aufnahmepegel
ber
die
DIN-Buchse
mit
Hilfe
der
Aufnahmepegelregier
MIC
ein.

Akai GX-620 Specifications

General

Track System	4-track, 2-channel stereo
Reel Size	Up to 10.5 inch reel
Signal to Noise Ratio	58dB
Type	Reel-to-Reel
Heads	3 (erase, record, playback)
Motor	2 x Reel, 1 x Capstan
Tape Speeds	3.75 & 7.5 ips
