Akai GX-620 User Manual

i
:

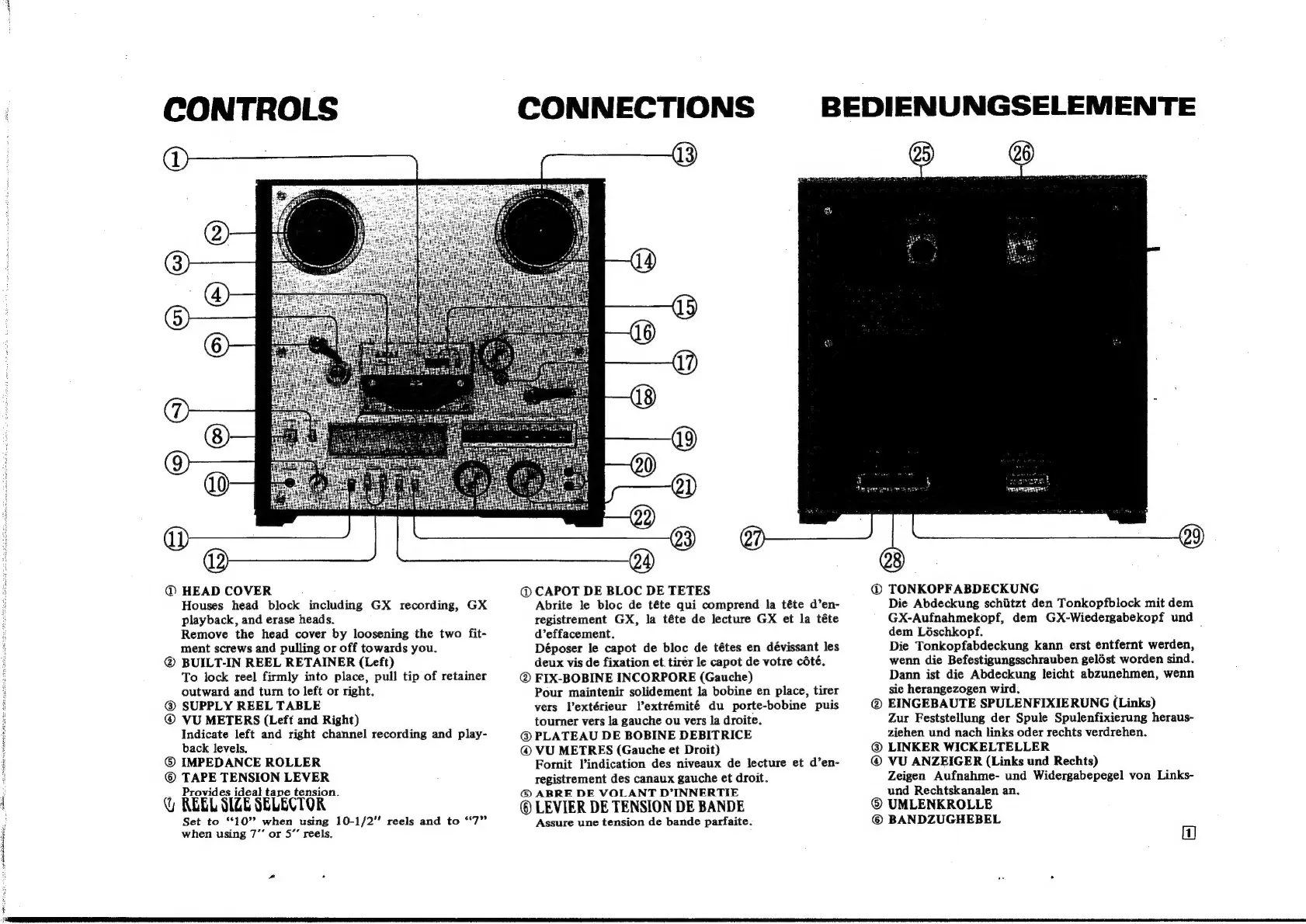

CONTROLS
®
@ HEAD COVER
Houses head block including GX recording, GX
playback, and erase heads.
Remove the head cover by loosening the two fit-
ment screws and pulling or off towards you.
@® BUILT-IN REEL RETAINER (Left)
To lock reel firmly into place, pull tip of retainer
outward and turn to left or right.
@ SUPPLY REEL TABLE
@ VU METERS (Left and Right)
Indicate left and right channel recording and play-
back levels.
@® IMPEDANCE ROLLER
© TAPE TENSION LEVER
Provides ideal tape tension.
@ REEL SIZE SELECTOR
Set to “10” when using 10-1/2" reels and to “7”
when using 7’ or 5”’ reels.
CONNECTIONS
@ CAPOT DE BLOC DE TETES
Abrite le bloc de téte qui comprend la téte d’en-
registrement GX, la téte de lecture GX et la téte
d’effacement.
Déposer le capot de bloc de tétes en dévissant les
deux vis de fixation et. tirer le capot de votre cété.
@ FIX-BOBINE INCORPORE (Gauche)
Pour maintenir solidement la bobine en place, tirer
vers lextérieur l’extrémité du porte-bobine puis
tourner vers la gauche ou vers la droite.
@ PLATEAU DE BOBINE DEBITRICE
@ VU METRES (Gauche et Droit)
Fornit l’indication des niveaux de lecture et d’en-
registrement des canaux gauche et droit.
® ABRE DE VOLANT D’INNERTIE
@ LEVIER DE TENSION DE BANDE
Assure une tension de bande parfaite.
BEDIENUNGSELEMENTE
@® TONKOPFABDECKUNG
Die Abdeckung schiitzt den Tonkopfblock mit dem
GX-Aufnahmekopf, dem GX-Wiedergabekopf und
dem Léschkopf. ;
Die Tonkopfabdeckung kann erst entfernt werden,
wenn die Befestigungsschrauben gelést worden sind.
Dann ist die Abdeckung leicht abzunehmen, wenn
sie herangezogen wird. ;
@ EINGEBAUTE SPULENFIXIERUNG (Links)
Zur Feststellung der Spule Spulenfixierung heraus-
ziehen und nach links oder rechts verdrehen.
@® LINKER WICKELTELLER
@® VU ANZEIGER (Links und Rechts)
Zeigen Aufnahme- und Widergabepegel von Links-
und Rechtskanalen an.
© UMLENKROLLE
@© BANDZUGHEBEL
i)

Akai GX-620 Specifications

General

Track System	4-track, 2-channel stereo
Reel Size	Up to 10.5 inch reel
Signal to Noise Ratio	58dB
Type	Reel-to-Reel
Heads	3 (erase, record, playback)
Motor	2 x Reel, 1 x Capstan
Tape Speeds	3.75 & 7.5 ips
