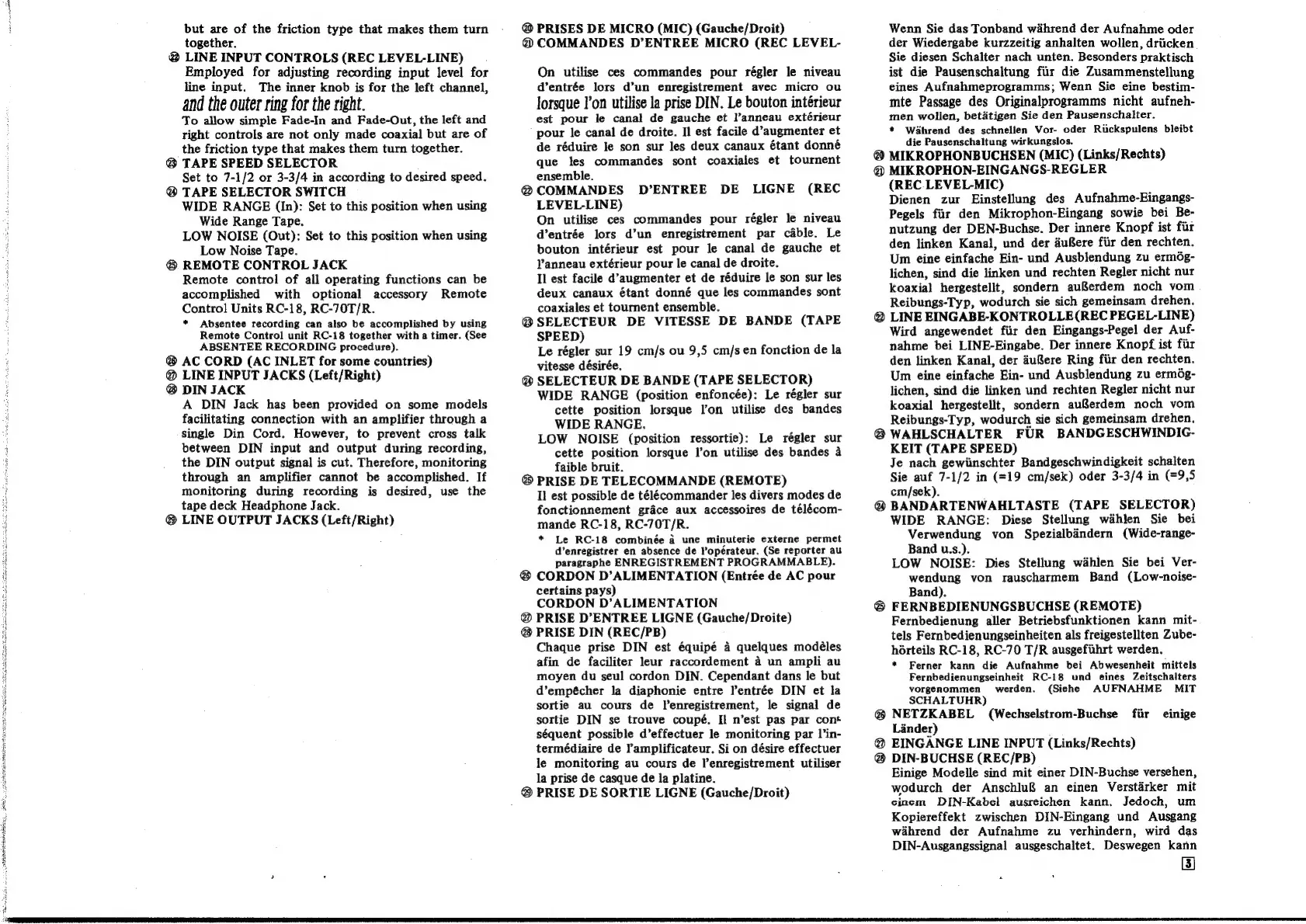

Akai GX-620 User Manual

but are of the friction type that makes them turn
together.
@ LINE INPUT CONTROLS (REC LEVEL-LINE)
Employed for adjusting recording input level for
line input. The inner knob is for the left channel,
and the outer ring for the right.
To allow simple Fade-In and Fade-Out, the left and
right controls are not only made coaxial but are of
the friction type that makes them turn together.
@ TAPE SPEED SELECTOR
Set to 7-1/2 or 3-3/4 in according to desired speed.
@ TAPE SELECTOR SWITCH
WIDE RANGE (In): Set to this position when using
Wide Range Tape.
LOW NOISE (Out): Set to this position when using
Low Noise Tape.
@®. REMOTE CONTROL JACK
Remote control of all operating functions can be
accomplished with optional accessory Remote
Control Units RC-18, RC-70T/R.
* Absentee recording can also be accomplished by using
Remote Control unit RC-18 together with a timer. (See
ABSENTEE RECORDING procedure).
@ AC CORD (AC INLET for some countries)
@ LINE INPUT JACKS (Left/Right)
@ DIN JACK
A DIN Jack has been provided on some models
facilitating connection with an amplifier through a
single Din Cord. However, to prevent cross talk
between DIN input and output during recording,
the DIN output signal is cut. Therefore, monitoring
through an amplifier cannot be accomplished. If
monitoring during recording is desired, use the
tape deck Headphone Jack.
@ LINE OUTPUT JACKS (Left/Right)
@ PRISES DE MICRO (MIC) (Gauche/Droit)
@ COMMANDES D’ENTREE MICRO (REC LEVEL-
On utilise ces commandes pour régler le niveau
d’entrée lors d’un enregistrement avec micro ou
lorsque I’on utilise la prise DIN. Le bouton intérieur
est pour le canal de gauche et l’anneau extérieur
pour le canal de droite. Il est facile d’augmenter et
de réduire le son sur les deux canaux étant donné
que tes commandes sont coaxiales et tournent
ensemble.
@ COMMANDES D’ENTREE DE LIGNE (REC
LEVEL-LINE)
On utilise ces commandes pour régler le niveau
d’entrée lors d’un enregistrement par cable. Le
bouton intérieur est pour le canal de gauche et
Yanneau extérieur pour le canal de droite.
Il est facile d’augmenter et de réduire le son sur les
deux canaux étant donné que les commandes sont
coaxiales et tournent ensemble.
@ SELECTEUR DE VITESSE DE BANDE (TAPE
SPEED)
Le régler sur 19 cm/s ou 9,5 cm/s en fonction de la
vitesse désirée.
@ SELECTEUR DE BANDE (TAPE SELECTOR)
WIDE RANGE (position enfoncée): Le régler sur
cette position lorsque l’on utilise des bandes
WIDE RANGE.
LOW NOISE (position ressortie): Le régler sur
cette position lorsque I’on utilise des bandes a
faible bruit.
@® PRISE DE TELECOMMANDE (REMOTE)
Il est possible de télécommander les divers modes de
fonctionnement grice aux accessoires de télécom-
mande RC-18, RC-70T/R.
* Le RC-18 combinée a une minuterie externe permet
d’enregistrer en absence de Popérateur. (Se reporter au
paragraphe ENREGISTREMENT PROGRAMMABLE).
@ CORDON D’ALIMENTATION (Entrée de AC pour
certains pays)
CORDON D’ALIMENTATION
@ PRISE D’ENTREE LIGNE (Gauche/Droite)
@ PRISE DIN (REC/PB)
Chaque prise DIN est équipé 4 quelques modéles
afin de faciliter leur raccordement 4 un ampli au
moyen du seul cordon DIN. Cependant dans le but
d’empécher la diaphonie entre Pentrée DIN et la
sortie au cours de lenregistrement, le signal de
sortie DIN se trouve coupé. Il n’est pas par cont
séquent possible d’effectuer le monitoring par l’in-
termédiaire de l’amplificateur. Si on désire effectuer
le monitoring au cours de lenregistrement utiliser
la prise de casque de la platine.
@ PRISE DE SORTIE LIGNE (Gauche/Droit)
Wenn Sie das Tonband wiahrend der Aufnahme oder
der Wiedergabe kurzzeitig anhalten wollen, driicken
Sie diesen Schalter nach unten. Besonders praktisch
ist die Pausenschaltung fiir die Zusammenstellung
eines Aufnahmeprogramms; Wenn Sie eine bestim-
mte Passage des Originalprogramms nicht aufneh-
men wollen, betitigen Sie den Pausenschatlter.
* Wahrend des schnellen Vor- oder RucKkspulens bleibt
die Pausenschaltung wirkungslos.
@ MIKROPHONBUCHSEN (MIC) (Links/Rechts)
@ MIKROPHON-EINGANGS-REGLER
(REC. LEVEL-MIC)
Dienen zur Einstellung des Aufnahme-Eingangs-
Pegels fur den Mikrophon-Eingang sowie bei Be-
nutzung der DEN-Buchse. Der innere Knopf ist fir
den linken Kanal, und der auRere fiir den rechten.
Um eine einfache Ein- und Ausblendung zu ermdg-
lichen, sind die linken und rechten Regler nicht nur
koaxial hergestellt, sondern auBerdem noch vom
Reibungs-Typ, wodurch sie sich gemeinsam drehen.
@ LINE EINGABE-KONTROLLE(REC PEGEL-LINE)
Wird angewendet fiir den Eingangs-Pegel der Auf-
nahme bei LINE-Eingabe. Der innere Knopf ist fiir
den linken Kanal, der auRere Ring fir den rechten.
Um eine einfache Ein- und Ausblendung zu ermdg-
lichen, sind die linken und rechten Regler nicht nur
koaxial hergestellt, sondern auRerdem noch vom
Reibungs-Typ, wodurch sie sich gemeinsam drehen,
@ WAHLSCHALTER FUR BANDGESCHWINDIG-
KEIT (TAPE SPEED)
Je nach gewiinschter Bandgeschwindigkeit schalten
Sie auf 7-1/2 in (=19 cm/sek) oder 3-3/4 in (=9,5
cm/sek).
@ BANDARTENWAHLTASTE (TAPE SELECTOR)
WIDE RANGE: Diese Stellung wihlen Sie bei
Verwendung von Spezialbindern (Wide-range-
Band u.s.).
LOW NOISE: Dies Stellung wahlen Sie bei Ver-
wendung von rauscharmem Band (Low-noise-
Band).
@ FERNBEDIENUNGSBUCHSE (REMOTE)
Fernbedienung aller Betriebsfunktionen kann mit-
tels Fernbedienungseinheiten als freigestellten Zube-
horteils RC-18, RC-70 T/R ausgefithrt werden.
* Ferner kann die Aufnahme bei Abwesenheit mittels
Fernbedienungseinheit RC-18 und eines Zeitschalters
vorgenommen werden. (Siehe AUFNAHME MIT
SCHALTUHR)
@ NETZKABEL (Wechselstrom-Buchse fir einige
Lander) ;
@ EINGANGE LINE INPUT (Links/Rechts)
@ DIN-BUCHSE (REC/PB)
Einige Modelle sind mit einer DIN-Buchse versehen,
wodurch der Anschlu&8 an einen Verstarker mit
cinem DIN-Kabel ausreichen kann, Jedoch, um
Kopiereffekt zwischen DIN-Eingang und Ausgang
wahrend der Aufnahme zu verhindern, wird das
DIN-Ausgangssignal ausgeschaltet. Deswegen kann
[3]

Akai GX-620 Specifications

General

Track System	4-track, 2-channel stereo
Reel Size	Up to 10.5 inch reel
Signal to Noise Ratio	58dB
Type	Reel-to-Reel
Heads	3 (erase, record, playback)
Motor	2 x Reel, 1 x Capstan
Tape Speeds	3.75 & 7.5 ips
