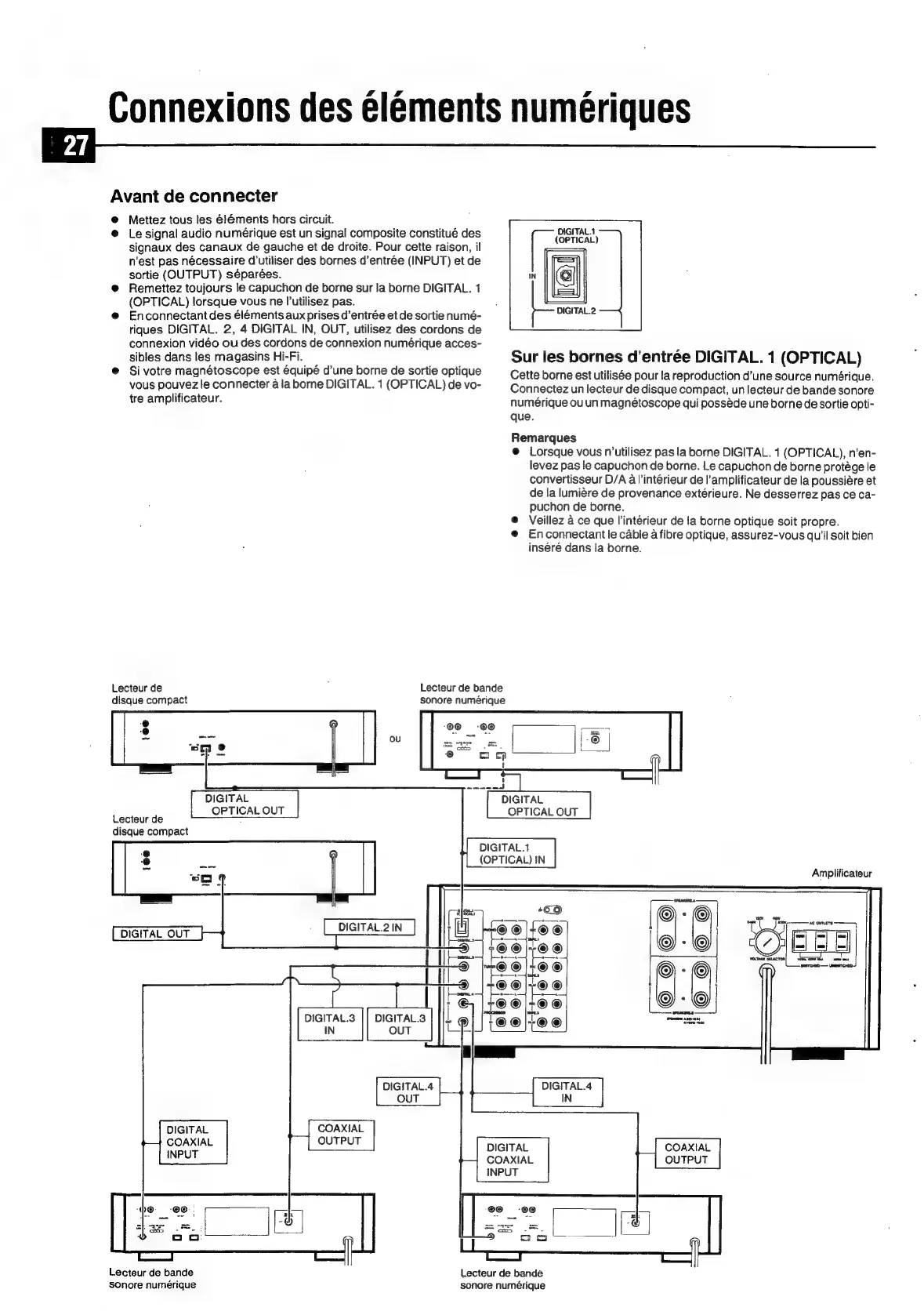

Connexions des elements numériques
7 a
Avant de connecter
@ Mettez tous les éléments hors circuit.
j i rj j j itué OIGITAL.1
@ Le signal audio numérique est un signal composite constitué des rf ri
signaux des canaux de gauche et de droite. Pour cette raison, il
nest pas nécessaire d’utiliser des bornes d’entrée (INPUT) et de
sortie (OUTPUT) séparées.
@ Remettez toujours le capuchon de borne sur la borne DIGITAL. 1
(OPTICAL) lorsque vous ne l’utilisez pas.
@ Enconnectant des éléments aux prises d’entrée et de sortie numé-
riques DIGITAL. 2, 4 DIGITAL IN, OUT, utilisez des cordons de
connexion vidéo ou des cordons de connexion numérique acces-
DIGITAL.2
sibles dans les magasins Hi-Fi. Sur les bornes d’entrée DIGITAL. 1 (OPTICAL)
@ Si votre magnétoscope est équipé d’une borne de sortie optique Cette borne est utilisée pour la reproduction d’une source numérique.
vous pouvez le connecter ala borne DIGITAL. 1 (OPTICAL) de vo- Connectez un lecteur de disque compact, un lecteur de bande sonore
tre
amplificateur.
numérique
ou
un
magnétoscope
qui
posséde
une
borne
de
sortie
opti-
que.
Remarques
®@ Lorsque vous n’utilisez pas la borne DIGITAL. 1 (OPTICAL), n’en-
levez pas le capuchon de borne. Le capuchon de borne protége le
convertisseur D/A al’intérieur de l’'amplificateur de la poussiére et
de la lumiére de provenance extérieure. Ne desserrez pas ce ca-
puchon de borne.
@ Veillez a ce que l’intérieur de la borne optique soit propre.
@ Enconnectantle cable a fibre optique, assurez-vous qu’ soit bien
inséré dans la borne.
Lecteur de ; Lecteur de bande
disque compact sonore numérique
Lecteur de
disque compact
Amplificateur
DIGITAL OUT
Sires
DIGITAL
COAXIAL
DIGITAL
COAXIAL
COAXIAL
OUTPUT
Lecteur de bande Lecteur de bande
sonore numérique sonore numérique
