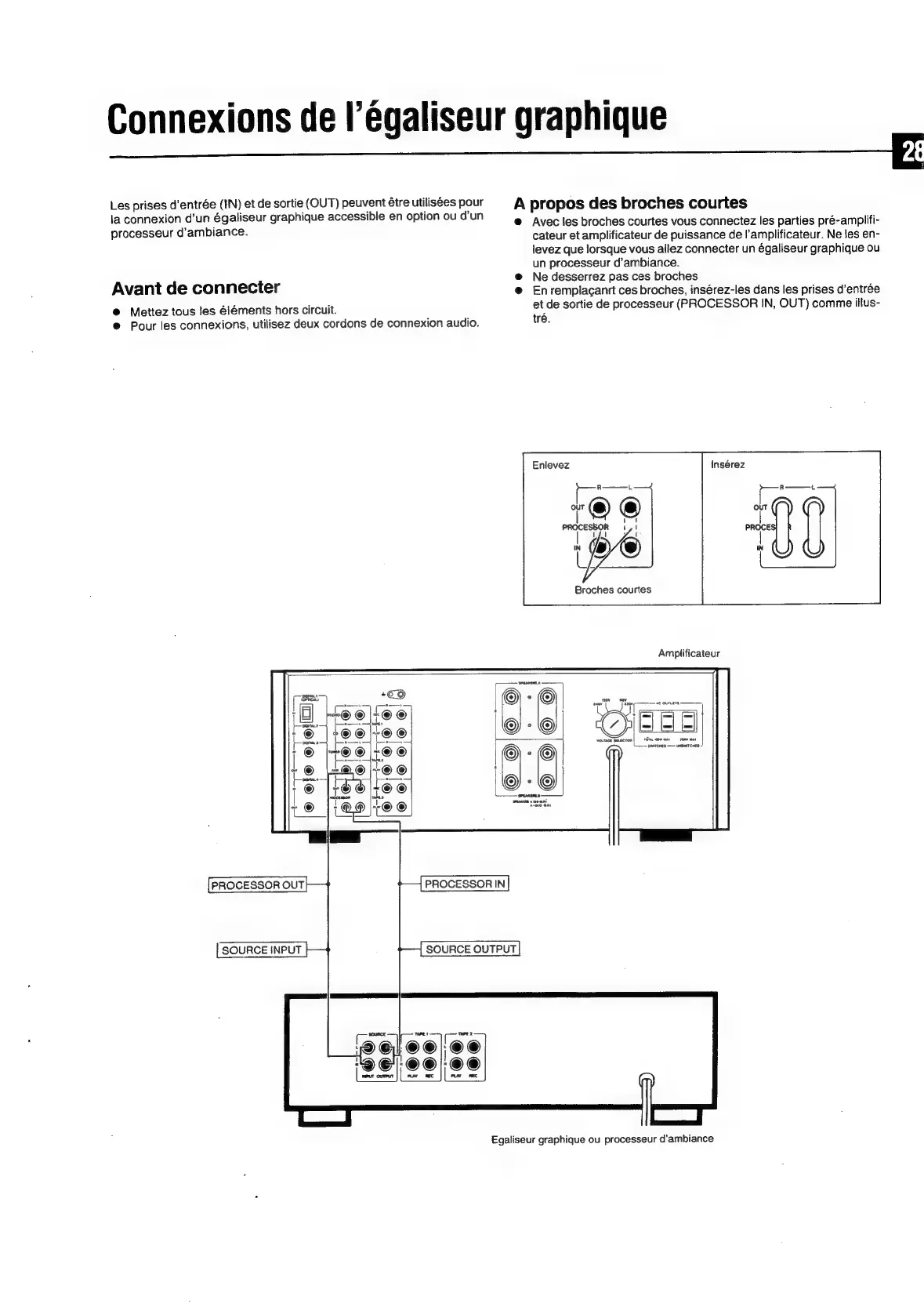

Connexions
de
l’égaliseur
graphique
Les
prises
d’entrée
(IN)
et
de
sortie
(OUT)
peuvent
étre
utilisées
pour
la
connexion
d’un
égaliseur
graphique
accessible
en
option
ou
d’un
processeur
d’ambiance.
Avant de connecter
®@ Mettez tous les éléments hors circuit.
@
Pour
les
connexions,
utilisez
deux
cordons
de
connexion
audio.
PROCESSOR OUT
SOURCE iNPUT
PROCESSOR IN
SOURCE OUTPUT
A propos des broches courtes
@ Avec les broches courtes vous connectez les parties pré-amplifi-
cateur et amplificateur de puissance de l’amplificateur. Ne les en-
levez que lorsque vous allez connecter un égaliseur graphique ou
un processeur d’ambiance.
@ Ne desserrez pas ces broches
e@ Enremplacanrt ces broches, insérez-les dans les prises d’entrée
et de sortie de processeur (PROCESSOR IN, OUT) comme illus-
tré.
Enievez insérez
R rf t
Lee L
1
PROCESEOR ‘
'O®
Broches courtes
Amplificateur
Egaliseur graphique ou processeur d’ambiance
