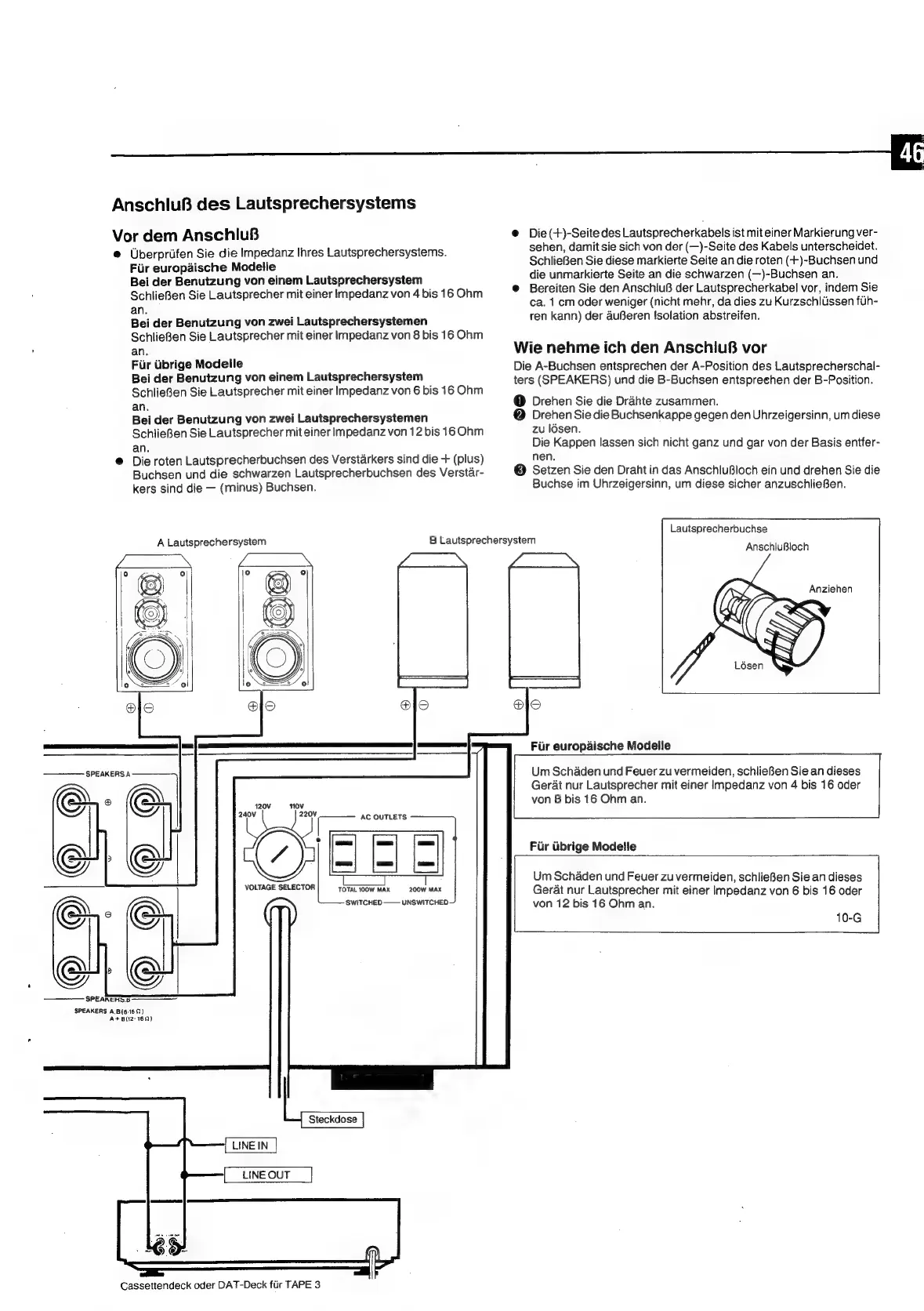

AnschluB des Lautsprechersystems
Vor dem AnschluB
e@ Uberprifen Sie die Impedanz Ihres Lautsprechersystems.
Fir europaische Modelle
Bei der Benutzung von einem Lautsprechersystem
SchlieBen Sie Lautsprecher mit einer Impedanz von 4 bis 16 Ohm
an.
Bei der Benutzung von zwei Lautsprechersystemen
SchlieBen
Sie
Lautsprecher
mit
einer
Impedanz
von
8
bis
16
Ohm
an.
Fur uibrige Modelle
Bei der Benutzung von einem Lautsprechersystem
SchlieBen Sie Lautsprecher mit einer Impedanz von 6 bis 16 Ohm
an.
Bei der Benutzung von zwei Lautsprechersystemen
SchlieBen Sie Lautsprecher mit einer Impedanz von 12 bis 16 Ohm
an.
@ Die roten Lautsprecherbuchsen des Verstarkers sind die + (plus)
Buchsen
und
die
schwarzen
Lautsprecherbuchsen
des
Verstar-
kers sind die — (minus) Buchsen.
A Lautsprechersystem
120¥
240V
ov
ai AC OUTLETS
ELE
TOTAL 100W MAK
VOLTAGE SELECTOR
200W MAX
SWITCHED —— UNSWITCHED.
LINE IN
LINE OUT
Cassettendeck oder DAT-Deck fiir TAPE 3
B Lautsprechersystem
@ Die(+)-Seite des Lautsprecherkabels ist mit einer Markierung ver-
sehen, damit sie sich von der (—)-Seite des Kabels unterscheidet.
SchlieBen Sie diese markierte Seite an die roten (+)-Buchsen und
die unmarkierte Seite an die schwarzen (—)-Buchsen an.
@ Bereiten Sie den AnschiuB der Lautsprecherkabel vor, indem Sie
ca. 1 cm oder weniger (nicht mehr, da dies zu KurzschiUssen fuh-
ren kann) der auBeren Isolation abstreifen.
Wie nehme ich den Anschliu8B vor
Die A-Buchsen entsprechen der A-Position des Lautsprecherschal-
ters (SPEAKERS) und die B-Buchsen entspreehen der B-Position.
@ Drehen Sie die Drahte zusammen.
@ Drehen Sie die Buchsenkappe gegen den Uhrzeigersinn, um diese
zu lésen.
Die Kappen lassen sich nicht ganz und gar von der Basis entfer-
nen.
® Seizen Sie den Draht in das AnschluBloch ein und drehen Sie die
Buchse im Uhrzeigersinn, um diese sicher anzuschlieBen.
Lautsprecherbuchse
AnschluBloch
Anziehen
eo
Fir europaische Modelle
Um Schaden und Feuer zu vermeiden, schlieBen Sie an dieses
Gerat nur Lautsprecher mit einer Impedanz von 4 bis 16 oder
von 8 bis 16 Ohm an.
Fur ubrige Modelle
Um Schaden und Feuer zu vermeiden, schlieBen Sie an dieses
Gerat nur Lautsprecher mit einer Impedanz von 6 bis 16 oder
von 12 bis 16 Ohm an.
