CD-Spieler
DIGITAL OUT

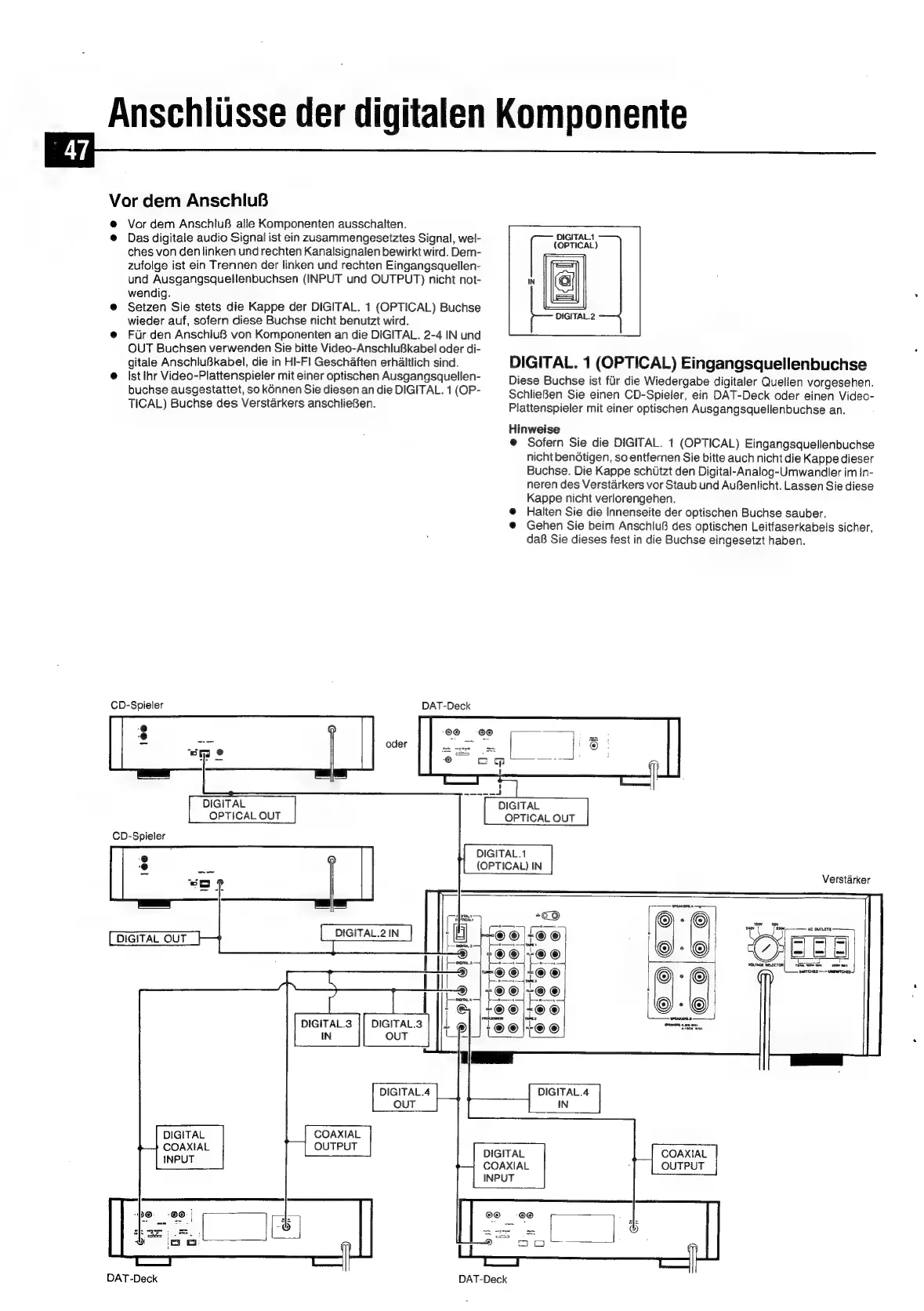

Anschlusse der digitalen Komponente
Vor dem AnschliuB
Vor dem AnschluB alle Komponenten ausschalten.
Das digitale audio Signal ist ein zusammengesetztes Signal, wel-
ches von den linken und rechten Kanalsignalen bewirkt wird. Dem-
zufolge ist ein Trennen der linken und rechten Eingangsquellen-
und Ausgangsquellenbuchsen (INPUT und OUTPUT) nicht not-
wendig.
Setzen Sie stets die Kappe der DIGITAL. 1 (OPTICAL) Buchse
wieder auf, sofern diese Buchse nicht benuizt wird.
Far den Anschiu8 von Komponenten an die DIGITAL. 2-4 IN und
OUT Buchsen verwenden Sie bitte Video-Anschlu8kabel oder di-
gitale AnschluBkabel, die in HI-Fl Geschaften erhaltlich sind.
Ist nr Video-Plattenspieler mit einer optischen Ausgangsquellen-
buchse ausgestattet, so k6nnen Sie diesen an die DIGITAL. 1 (OP-
TICAL) Buchse des Verstarkers anschlieBen.
DAT-Deck
DIGITAL.1
| (OPTICAL)
DIGITAL.2
DIGITAL. 1 (OPTICAL) Eingangsquellenbuchse
Diese Buchse ist fur die Wiedergabe digitaler Quellen vorgesehen.
SchlieBen Sie einen CD-Spieler, ein DAT-Deck oder einen Video-
Plattenspieler mit einer optischen Ausgangsquellenbuchse an.
Hinweise
DIGITAL.1
(OPTICAL) IN
Sofern Sie die DIGITAL. 1 (OPTICAL) Eingangsquellenbuchse
nicht bendtigen, so entfernen Sie bitte auch nicht die Kappe dieser
Buchse. Die Kappe schiitzt den Digital-Analog-Umwandler im In-
neren des Verstarkers vor Staub und AuBenlicht. Lassen Sie diese
Kappe nicht verlorengehen.
Halten Sie die Innenseite der optischen Buchse sauber.
Gehen Sie beim Anschlu8 des optischen Leitfaserkabels sicher,
daB Sie dieses fest in die Buchse eingesetzt haben.
Verstarker
DIGITAL.2 IN
+*eO
DIGITAL.3
DIGITAL
COAXIAL
INPUT
DAT-Deck
DIGITAL
COAXIAL
