11

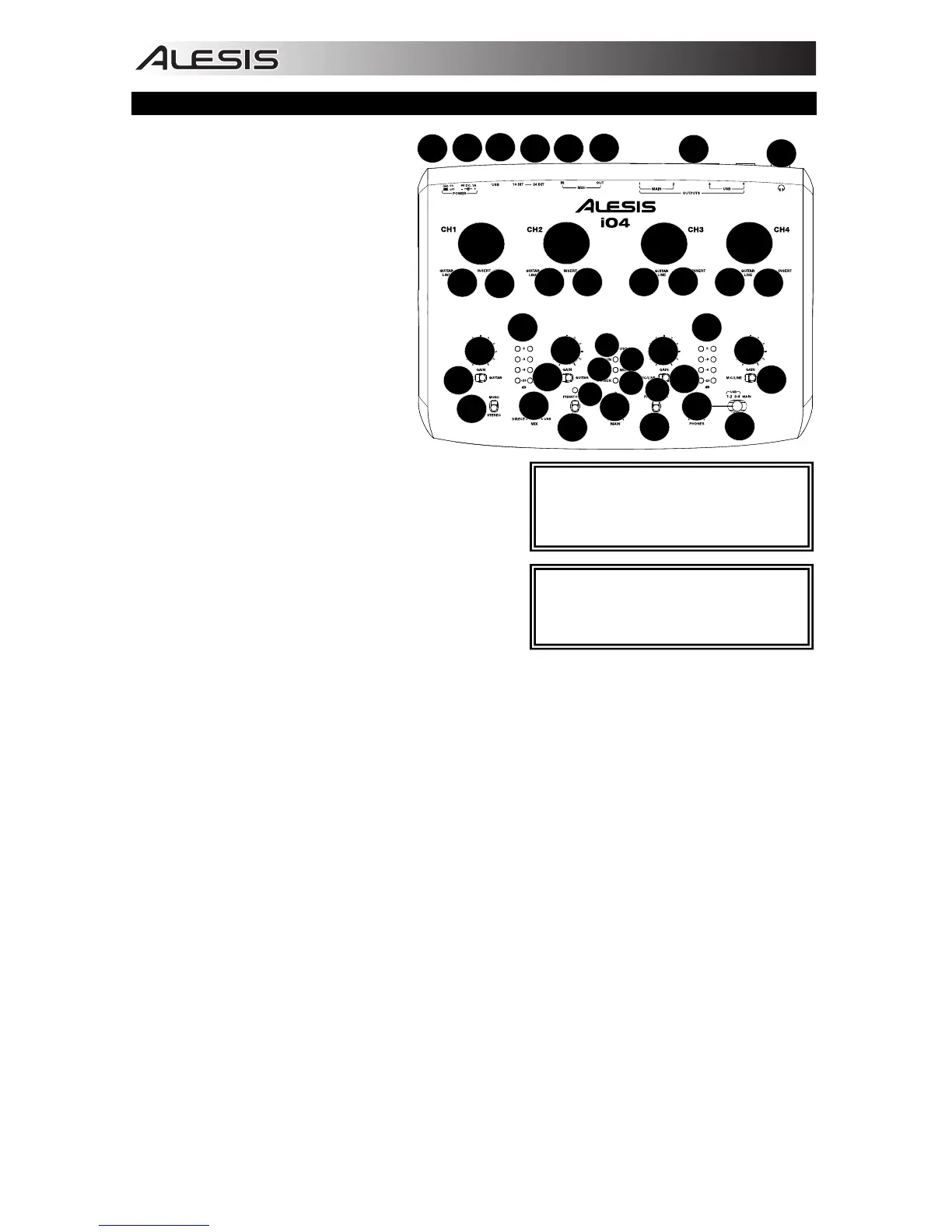

CARACTERÍSTICAS DEL PANEL SUPERIOR
1. ENTRADA DE MICRÓFONO –
Conecte a esta entrada un
micrófono con un cable XLR.
2. ENTRADA DE GUITARRA / LÍNEA
– Conecte a esta entrada un
dispositivo de nivel de línea o una
guitarra con cables de 1/4".
3. INSERCIÓN – El conector de
inserción permite insertar un
compresor, un ecualizador o
cualquier otro procesador de señal
entre el preamplificador y el
conversor A/D del iO4.
4. GANANCIA – Se utiliza para ajustar
el nivel de ganancia de audio del
canal.
5. CONMUTADOR DE MICRÓFONO /
LÍNEA / GUITARRA – Cuando este
conmutador está en la posición
"GUITAR" el canal sirve como entrada de alta
impedancia para conectar guitarras o bajos. Cuando
está en la posición "MIC/LINE", el canal acepta
señales de micrófono o de nivel de línea.
6. LED DE USB – Se enciende cuando se establece una
conexión USB con su computadora.
7. LED DE ENTRADA MIDI – Destella toda vez que se
reciben datos MIDI desde un dispositivo MIDI externo.
8. LED DE SALIDA MIDI – Destella toda vez que se
envían datos hacia afuera del iO4.
9. LED DE ENCENDIDO – Se ilumina cuando se
enciende el equipo.
10. MONO / ESTÉREO – Se utiliza para ajustar la mezcla para auriculares o la mezcla principal para
funcionamiento mono o estéreo.
11. MEZCLA PARA MONITOR – Combine cualquier valor de señal de latencia cero de sus entradas con
la salida de su computadora.
12. INTERRUPTOR DE ALIMENTACIÓN FANTASMA – Interruptor individual que activa y desactiva la
alimentación fantasma de los canales 1+2 y los canales 3+4. Cuando se activa, la alimentación
fantasma suministra +48 V a las entradas de micrófono XLR. Tenga en cuenta que la mayoría de los
micrófonos dinámicos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos
de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita
alimentación fantasma.
13. LED DE ALIMENTACIÓN FANTASMA– Se enciende cuando se acopla la alimentación fantasma.
14. VOLUMEN PRINCIPAL – Ajusta el volumen de las salidas MAIN (Principal).
15. MEDIDOR DE VOLUMEN DE CANALES 1/2 – Muestra el nivel de señal de los canales de entrada 1 y
2.
16. MEDIDOR DE VOLUMEN DE CANALES 3/4 – Muestra el nivel de señal de los canales de entrada 3 y
4.
17. VOLUMEN DE AURICULARES – Se utiliza para ajustar el nivel de volumen de la salida para
auriculares.
18. MEZCLA DE MONITOR PARA AURICULARES – Ajuste este conmutadora para monitorear la
SALIDA USB (canales 1 y 2), la SALIDA USB (canales 3 y 4) o la mezcla directa de los 4 canales de
entrada: canales 1 y 3 en la salida para el auricular izquierdo y canales 2 y 4 en la salida para el
auricular derecho y la salida USB.
NOTA: No utilice las entradas MIC y
GUITAR/LINE al mismo momento en un
canal. Si lo hace, se puede sobrecargar
el canal
y
causar distorsión.
1
1
1
1
2
2 2 2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
12
13
13
14
15 16
19
17
18
20
21
2223
24
25
26
NOTA: Al encender la alimentación
fantasma se produce un salto
momentáneo en los medidores de LED y
un bajón del audio.
