25

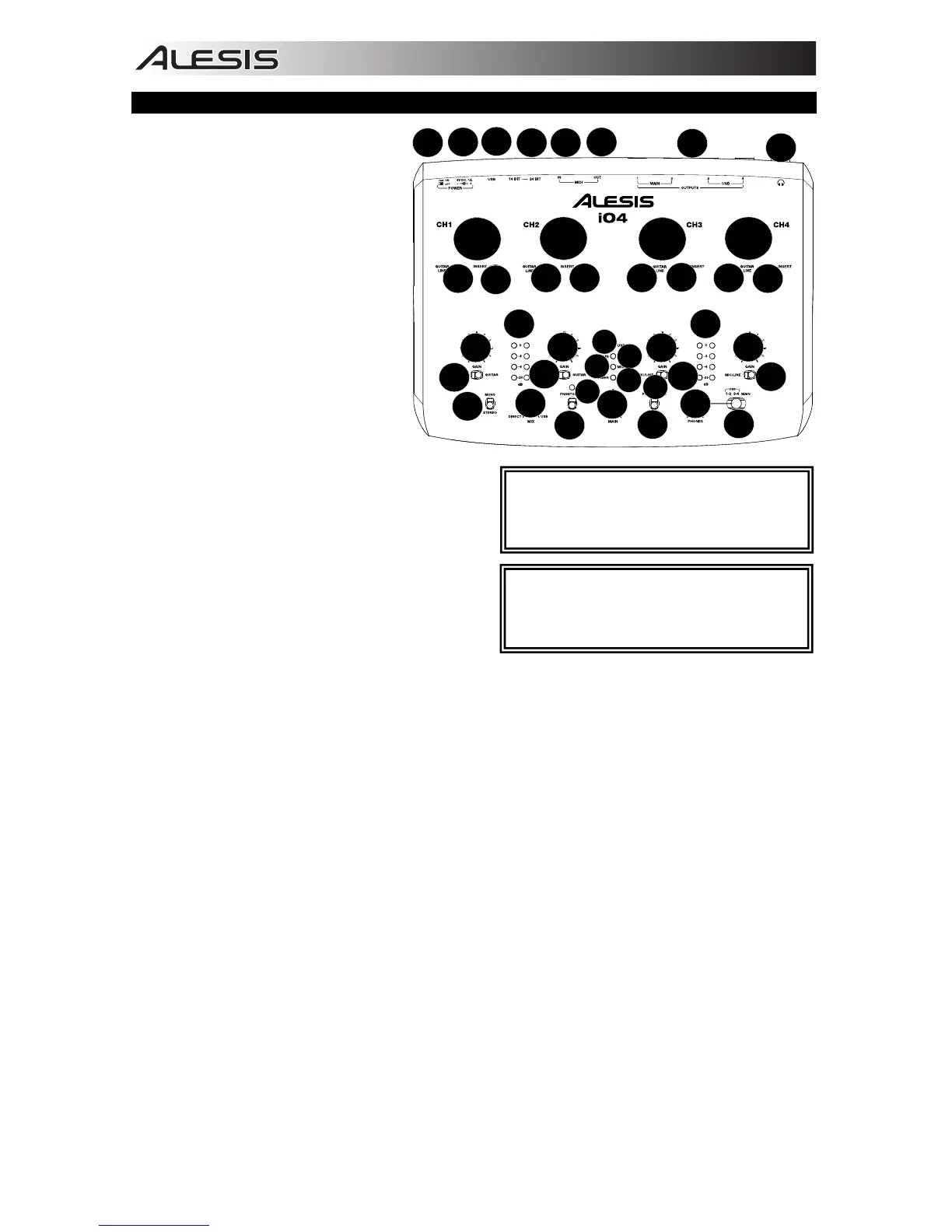

CARATTERISTICHE PANNELLO SUPERIORE
1. INGRESSO MICROFONO –
Collegare un microfono a questo
ingresso servendosi di un cavo
XLR.
2. INGRESSO CHITARRA / LINEA –
Collegare dispositivi a livello di
linea o una chitarra a questo
ingresso servendosi di cavi da 1/4".
3. INSERT – Questo jack consente di
inserire un compressore, EQ, o
qualsiasi altro elaboratore di
segnale tra il preamplificatore
dell'iO4 e l'A/D converter.
4. GAIN – Regola il livello di
guadagno audio del canale.
5. INTERRUTTORE MIC / LINE /
GUITAR (microfono / linea /
chitarra) – Quando questo
interruttore è su "GUITAR", il
canale fungerà da ingresso ad
elevata impedenza per il collegamento di chitarre
o bassi. Quando l'interruttore è su "MIC/LINE", il
canale accetterà segnali mic o a livello di linea.
6. USB LED – Si accende quando viene stabilito un
collegamento USB col computer.
7. LED MIDI IN – Lampeggia ogniqualvolta vengono
ricevuti dati MIDI da un dispositivo MIDI esterno.
8. LED MIDI OUT – Lampeggia ogniqualvolta
vengono inviati dati MIDI dall'iO4.
9. LED DI ALIMENTAZIONE – Si accende quando
l'apparecchio è alimentato.
10. MONO / STEREO – Regola il mix cuffie e il mix main per un'operazione mono o stereo.
11. MONITOR MIX – Mischia qualsiasi quantità di segnale a latenza zero dagli ingressi con l'uscita del
computer.
12. INTERRUTTORE DI ALIMENTAZIONE PHANTOM – Interruttore a commutazione singola attiva e
disattiva l'alimentazione phantom per i canali 1+2 e i canali 3+4. Quando attivata, l'alimentazione
phantom fornisce +48V agli ingressi mic XLR. Va notato che la maggior parte dei microfoni dinamici
non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì.
Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom.
13. LED DI ALIMENTAZIONE PHANTOM – Si illumina quando l'alimentazione phantom è attiva.
14. VOLUME MAIN – Regola il livello del volume dell'USCITA PRINCIPALE.
15. MISURATORE DI VOLUME CANALE 1/2 – Visualizza il livello di segnale per i canali 1 e 2.
16. MISURATORE DI VOLUME CANALE 3/4 – Visualizza il livello di segnale per i canali 3 e 4.
17. VOLUME CUFFIE – Regola il livello del volume dell'uscita cuffie.
18.
HEADPHONE MONITOR MIX – Regolare questo interruttore per monitorare l'USCITA USB (canali 1 e
2), l'USCITA USB (canali 3 e 4) o il mix diretto di 4 canali di ingresso: canali 1 e 3 nell'uscita cuffie di
sinistra e canali 2 e 4 nell'uscita cuffie di destra e uscita USB.
NOTA BENE: non utilizzare l'ingresso MIC e
l'ingresso GUITAR/LINE contemporaneamente
su un canale. Questo potrebbe sovraccaricare
il canale e causare distorsione.
1
1
1
1
2
2 2 2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
12
13
13
14
15 16
19
17
18
20
21
2223
24
25
26
NOTA BENE: l'accensione dell'alimentazione
phantom causerà un momentaneo salto a
livello dei misuratori a LED ed una interruzione
dell'audio.
