32

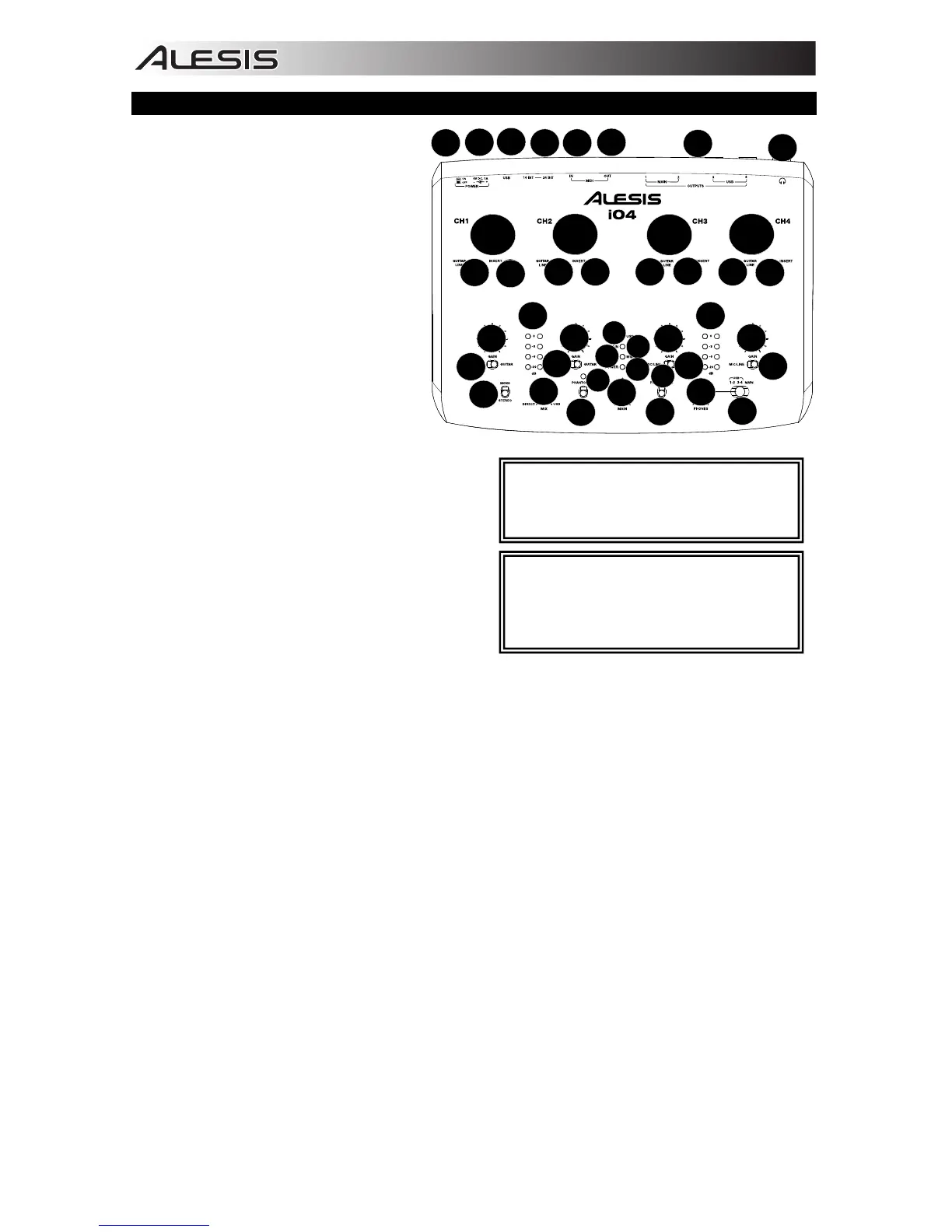

ELEMENTE DER OBERSEITE
1. MIC-EINGANG – Schließen Sie ein
Mikrofon mit einem XLR-Kabel an
diesen Eingang an.
2. GITARREN-/LINE-EINGANG –
Schließen Sie ein Line-Level-Gerät
oder eine Gitarre mit einem 1/4"-Kabel
an diesen Eingang an.
3. INSERT – Mit der Insert-Buchse
können Sie einen Kompressor, EQ
oder jeden beliebigen Signalprozessor
zwischen den Vorverstärker des iO4
und den A/D-Wandler einfügen.
4. GAIN – Passt den Verstärkungsfaktor
für den Kanal an.
5. MIC/LINE/GITARRENSCHALTER –
Wenn sich dieser Schalter in der
Position "GITARRE" befindet, dient
der Kanal als hochohmiger Eingang,
um Gitarre oder Bass anzuschließen.
Wenn sich der Schalter in der Position
"MIC/LINE" befindet, kann der Kanal Mikrofon-
oder Line-Signale annehmen.
6. USB-LED – Leuchtet auf, wenn eine USB-
Verbindung mit Ihrem Computer hergestellt
wurde.
7. MIDI IN LED- Blinkt, wenn MIDI-Daten von einem
externen MIDI-Gerät empfangen werden.
8. MIDI OUT LED – Blinkt immer dann, wenn MIDI-
Daten aus dem iO4 gesendet werden.
9. POWER LED – Leuchtet, wenn das Gerät
eingeschaltet ist.
10. MONO / STEREO - Passt den Kopfhörer-Mix und den Hauptmix für den Mono- oder Stereo-Betrieb an.
11. MONITOR-MIX - Mischen Sie ein beliebiges, latenzfreies Signal Ihrer Eingänge mit dem Ausgang des
Computers.
12. SCHALTER FÜR PHANTOMSPEISUNG – Individuelle Kippschalter aktivieren und deaktivieren die
Phantomspeisung für die Kanäle 1+2 und die Kanäle 3+4. Wenn diese Funktion aktiviert ist, versorgt
die Phantomspeisung die XLR-Mikrofoneingänge mit +48 V. Bitte beachten Sie, dass die meisten
dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun
dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine
Phantomspeisung benötigt.
13. PHANTOMSPEISUNG POWER-LED – Leuchtet, wenn die Phantomspeisung eingeschaltet ist.
14. GESAMTLAUTSTÄRKE – Regelt die Lautstärke des Signals, das an die HAUPTAUSGÄNGE geleitet
wird.
15. KANAL 1/2 LAUTSTÄRKEPEGEL – Zeigt den Pegel für die Eingangskanäle 1 und 2.
16. LAUTSTÄRKEPEGEL KANAL 3/4 – Zeigt den Pegel für die Eingangskanäle 3 und 4.
17. KOPFHÖRERLAUTSTÄRKE – Regelt die Lautstärke des Kopfhörerausgangs.
18.
KOPFHÖRER MONITOR-MIX – Stellen Sie mit diesem Schalter ein, ob Sie den USB-AUSGANG
(Kanal 1 und 2), USB-AUSGANG (Kanal 3 und 4) oder den direkten Mix von 4 Eingangskanälen
überwachen möchten: Kanäle 1 und 3 am linken Kopfhörer-Ausgang und Kanäle 2 und 4 am rechten
Kopfhörer-Ausgang und dem USB-Ausgang.
HINWEIS: Verwenden Sie nie den MIC-
EINGANG und den GITARREN-/LINE-
EINGANG zur gleichen Zeit auf einem Kanal.
Dies kann den Kanal überladen und zu
Verzerrungen führen.
1
1
1
1
2
2 2 2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
12
13
13
14
15 16
19
17
18
20
21
2223
24
25
26
HINWEIS: Das Einschalten der
Phantomspeisung verursacht eine kurzes
Ausschlagen der LED-Anzeigen und einen
Tonausfall.
