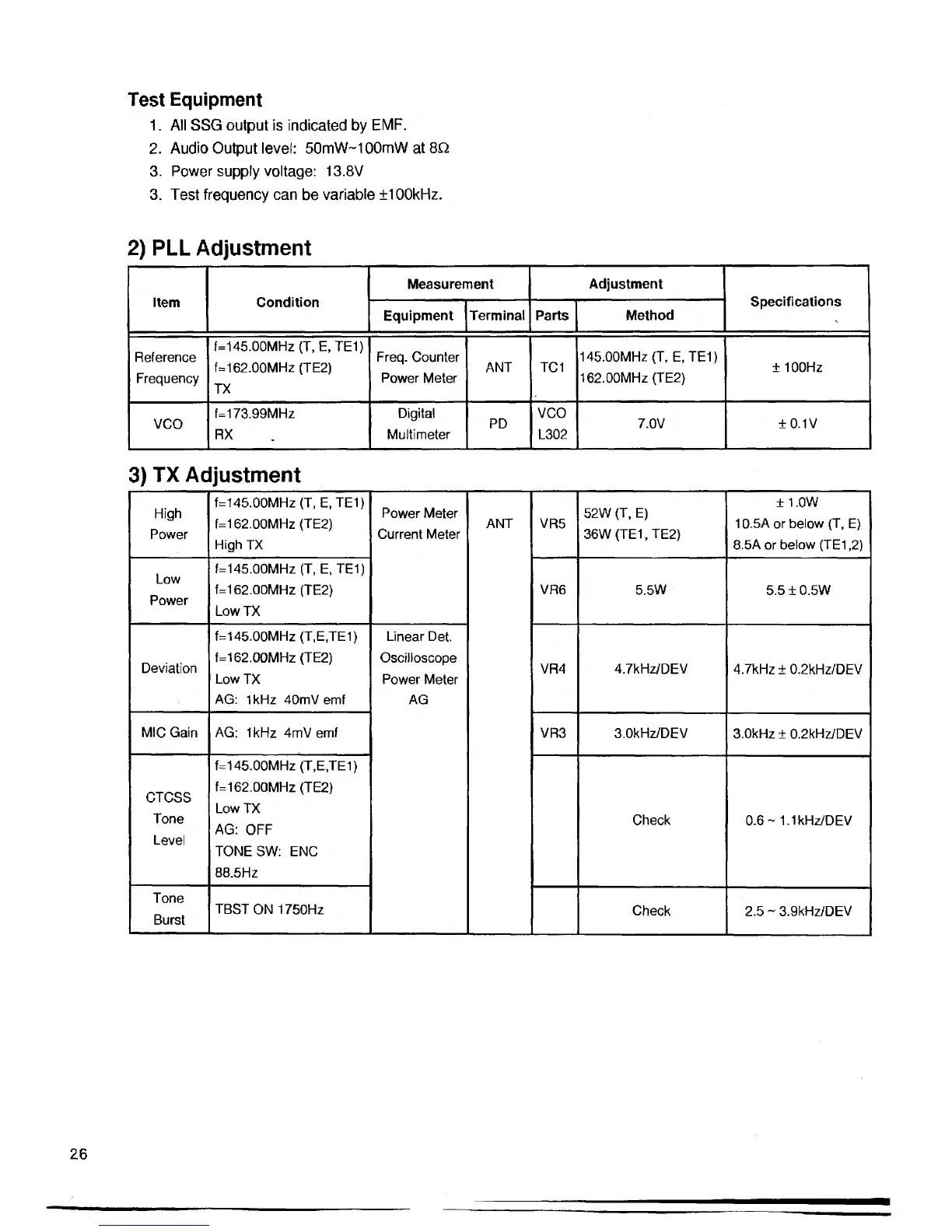

Test Equipment
1. All SSG output is indicated by EMF.
2. Audio Output level: 50mW~100mW at 8Q
3. Power supply voltage: 13.8V
3. Test frequency can be variable ±100kHz.
2) PLL Adjustment
Item Condition
Measurement Adjustment
Specifications
Equipment Terminal Parts
Method
Reference
Frequency
f=145.00MHz (T, E.TE1)
f=162.00MHz (TE2)
TX
Freq. Counter
Power Meter
ANT
TC1
145.00MHz (T, E, TE1)
162.00MHz (TE2)
±100Hz
VCO
f=173.99MHz
RX
Digital
Multimeter
PD
VCO
L302
7.0V + 0.1V
3) TX Adjustment
High
Power
f=145.00MHz (T, E.TE1)
f=162.00MHz (TE2)
High TX
Power Meter
Current Meter
ANT
VR5
52W (T, E)
36W (TE1, TE2)
+ 1.0W
10.5A or below (T, E)
8.5A or below (TE1.2)
Low
Power
f=145.00MHz (T, E, TE1)
f=162.00MHz (TE2)
LowTX
VR6
5.5W
5.5 + 0.5W
Deviation
f=145.00MHz (T,E,TE1)
f=162.00MHz (TE2)
Low TX
AG: 1kHz 40mV emf
Linear Det.
Oscilloscope
Power Meter
AG
VR4 4.7kHz/DEV
4.7kHz ± 0.2kHz/DEV
MIC Gain AG: 1kHz 4mV emf
VR3
3.0kHz/DEV
3.0kHz + 0.2kHz/DEV
CTCSS
Tone
Level
f=145.00MHz (T,E,TE1)
f=162.00MHz (TE2)
Low TX
AG: OFF
TONE SW: ENC
88.5Hz
Check
0.6 ~ 1.1kHz/DEV
Tone
Burst
TBSTON 1750Hz
Check 2.5 ~ 3.9kHz/DEV
