Aufstellungshinweise für Anschluß der Kondensatleitung innerhalb des
Gebäudes.
Wichtig:
Beim Anschluss der Kondensatleitung innerhalb eines Gebäudes muss ein Syphon
eingebaut werden, der mit dem Abflussrohr gasdicht abschließt (siehe Abbildung 2a).
An der Kondensatabflussleitung der Wärmepumpe dürfen keine zusätzlichen
Abflussleitungen angeschlossen werden. Die Abflussleitung in Richtung Kanalisation
muss frei sein. D.h. nach der Anschlussleitung der Wärmepumpe darf weder eine
Rückschlagklappe noch ein Syphon eingebaut werden.
In allen Fällen (Abbildung 2a) muss gewährleistet sein, dass das Kondenswasser frostfrei
abgeführt wird.
8
7
6
5
4
3
2
1
www.alpha-innotec.de
D - 95359 Kasendorf
Industriestraße 3
Alpha-InnoTec GmbH
Schutzvermerk nach DIN 34 beachten
2
2
Ers. d.
Ers. f.
A
B
C
D
E
F
F
E
D
C
B
A
4
3
2
1
Benennung
Aufstellungshinweise
Kondensatablauf
819400
-
Zust.
Änderungstext
Datum
10.6.2011
DM
Von
Blatt
von
Werkstoff
Gewicht
Maßstab
1:40
Det. Maßstab
Datum
Name
Erstellt
Gepr.
Norm.
9.6.2011
Markieton
10.6.2011
Markieton
toleranz
Allgemein-
DIN ISO 2768 -c
Oberflächen
ArtikelNr.

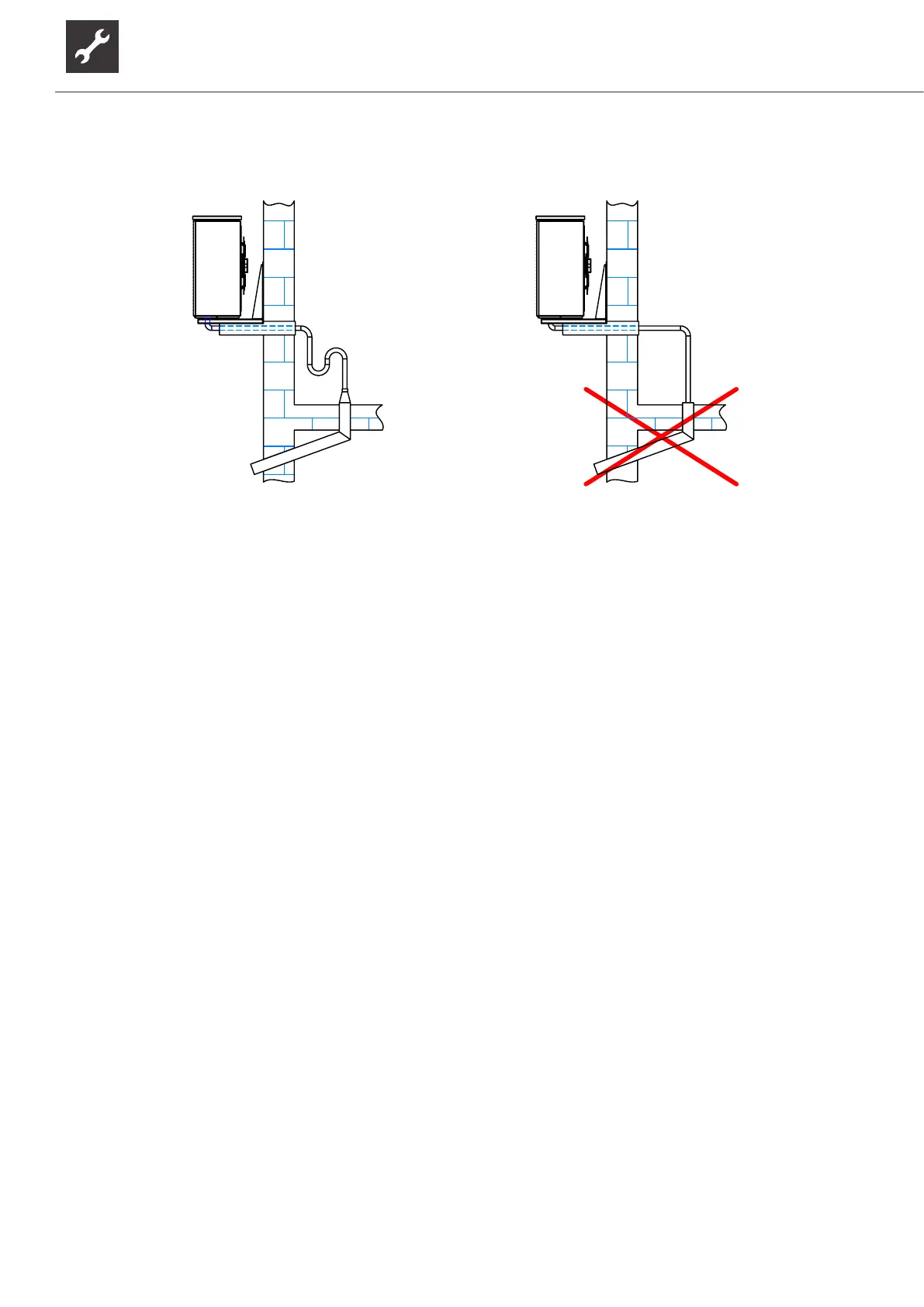

Internal condensate line connectionLWDV
Keys: 819400-2
Important: If the condensate line is connected inside a building, a waste trap must be installed with an airtight connection to the
drainpipe(seegure2a).
No additional drain pipes may be connected to the condensate drain pipe of the heat pump. The drain pipe into the
sewage system must be clear, i.e. neither a non-return valve nor a waste trap must be installed downstream of the
heat pump’s connection cable.
Itmustbeensuredthatthecondensateisdischargedfrost-freeinallcases(gure2a).
