Alpine TUE-DAB1U - Connexions du Système

38-FR
Utilisation d’un écran Alpine à commandes tactiles directes :
Remarque : Voir la section « Réglage du mode AUX » dans le manuel de votre unité centrale Alpine pour les
détails sur l’activation des commandes tactiles. Le mode doit être conguré sur « Vidéo USB ».

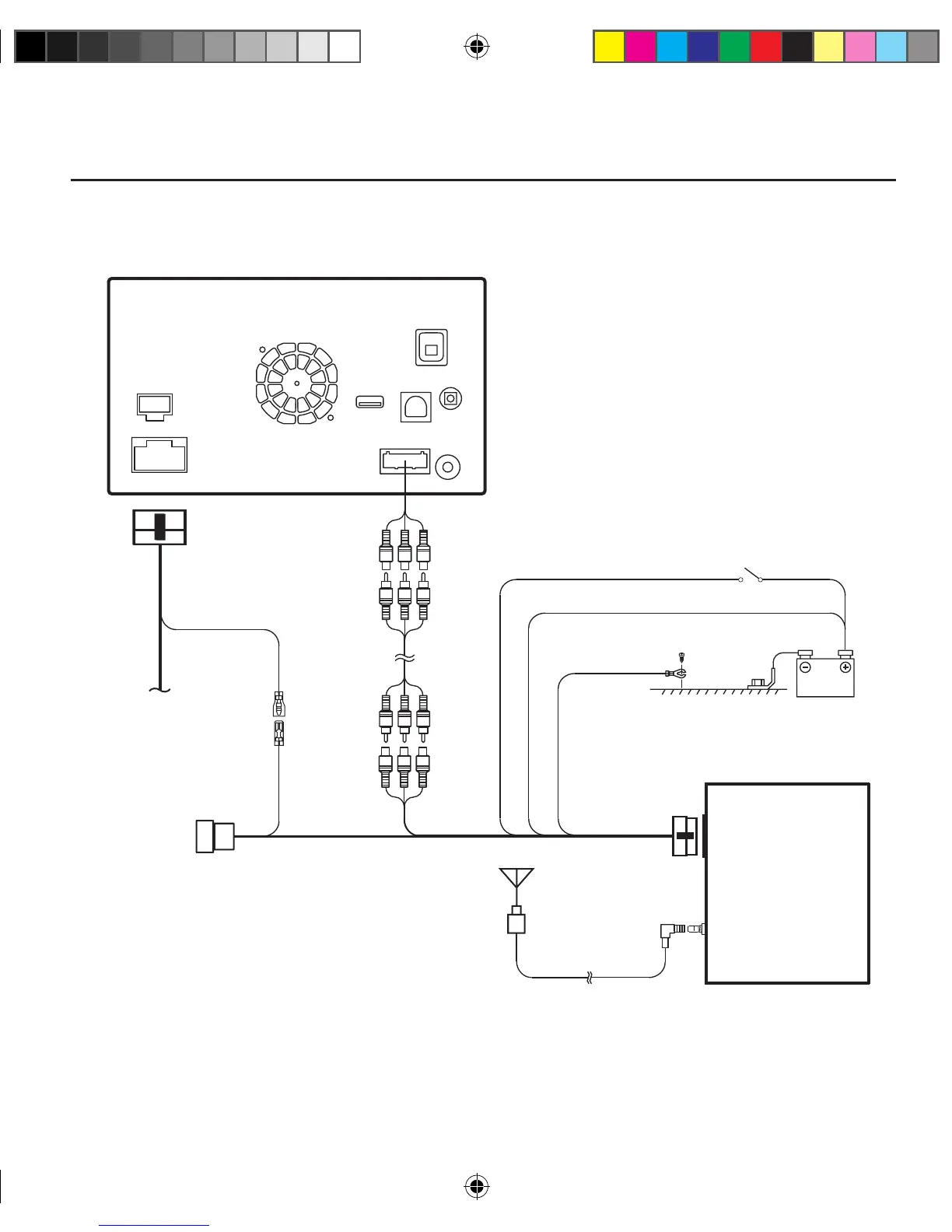

Connexions du système
Alimentation/AV/Port infrarouge
Antenne



Diode
d'alimentation
USB Réinitialisation
a
TUE-DAB1U
MASSE
+12 V
ACC
Batterie
CLÉ DE CONTACT
CONNECTEUR DE
L'UNITÉ CENTRALE
UNITÉ CENTRALE ALPINE
ENTRÉE AUX
INFRAROUGE (TACTILE)
SORTIE TÉLÉCOMMANDE
(vendue séparément)
EXTENSION AV
ANTENNE DAB
CAPTEUR INFRAROUGE
SORTIE AUX
