Descrizione dell'unità
A Connettore impianto: comprende ingresso alimentazione, ingresso ACC, telecomando e uscita video ed audio
B Connettore antenna: porta di collegamento antenna (NOTA: quest'unità DB fornisce l'alimentazione
a +5 V su questi ingressi per antenne attive a 5 V)
C Alimentazione: il LED di “alimentazione” indica se il dispositivo è correttamente alimentato con
tensione a 12 V o 24 V
D Porta USB: consente il collegamento della chiavetta USB per l'aggiornamento del software
E Reset: pulsante di ripristino del sistema.
Attenzione: collegare l'antenna prima di accendere l'unità.
Se si accende l'unità prima del collegamento dell'antenna è possibile che il ricevitore non riceva alcun segnale.
Collegare l'antenna e successivamente accendere l'unità.

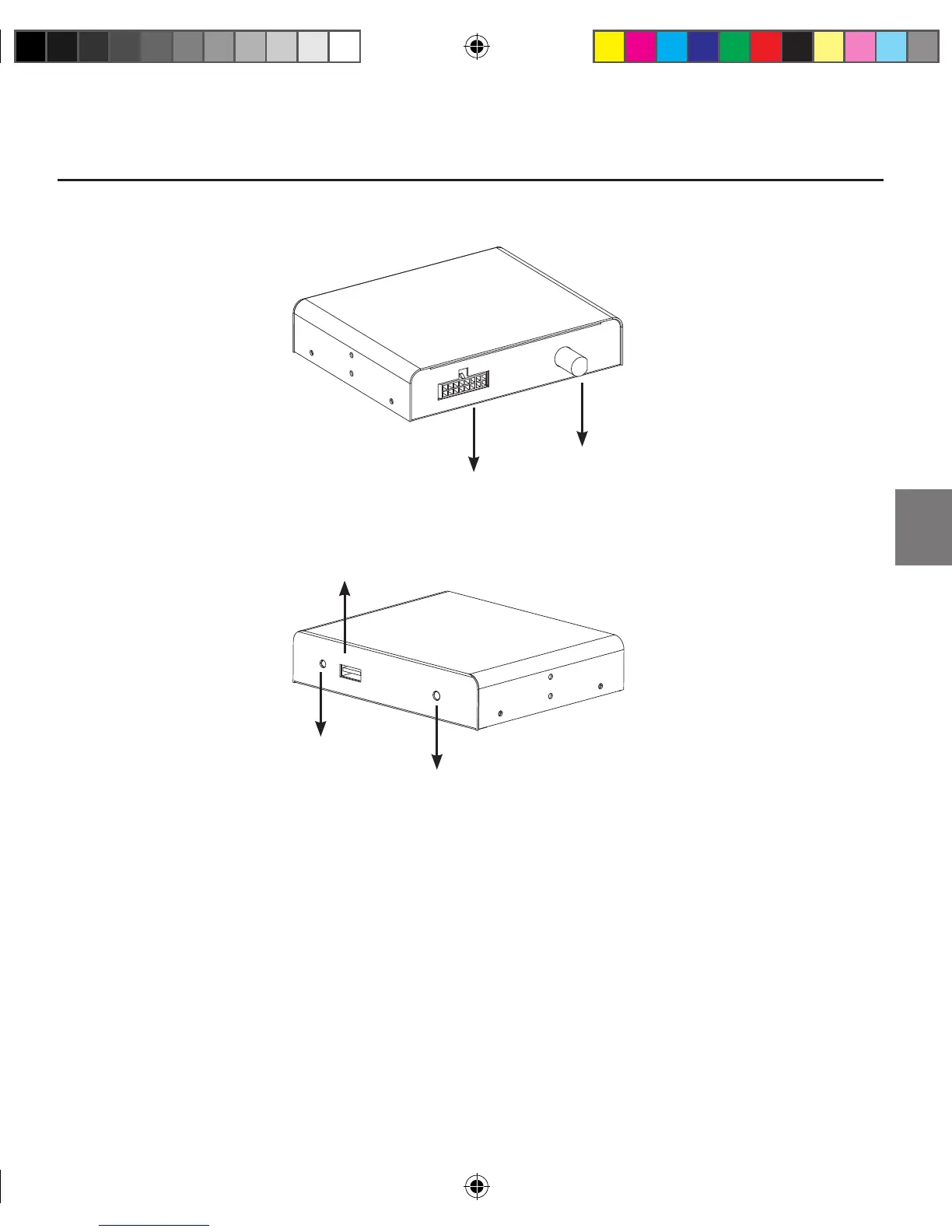

Lato posteriore
A Connettore impianto
B Connettore antenna
Lato anteriore
D Porta USB
C LED alimentazione
D Pulsante Reset
