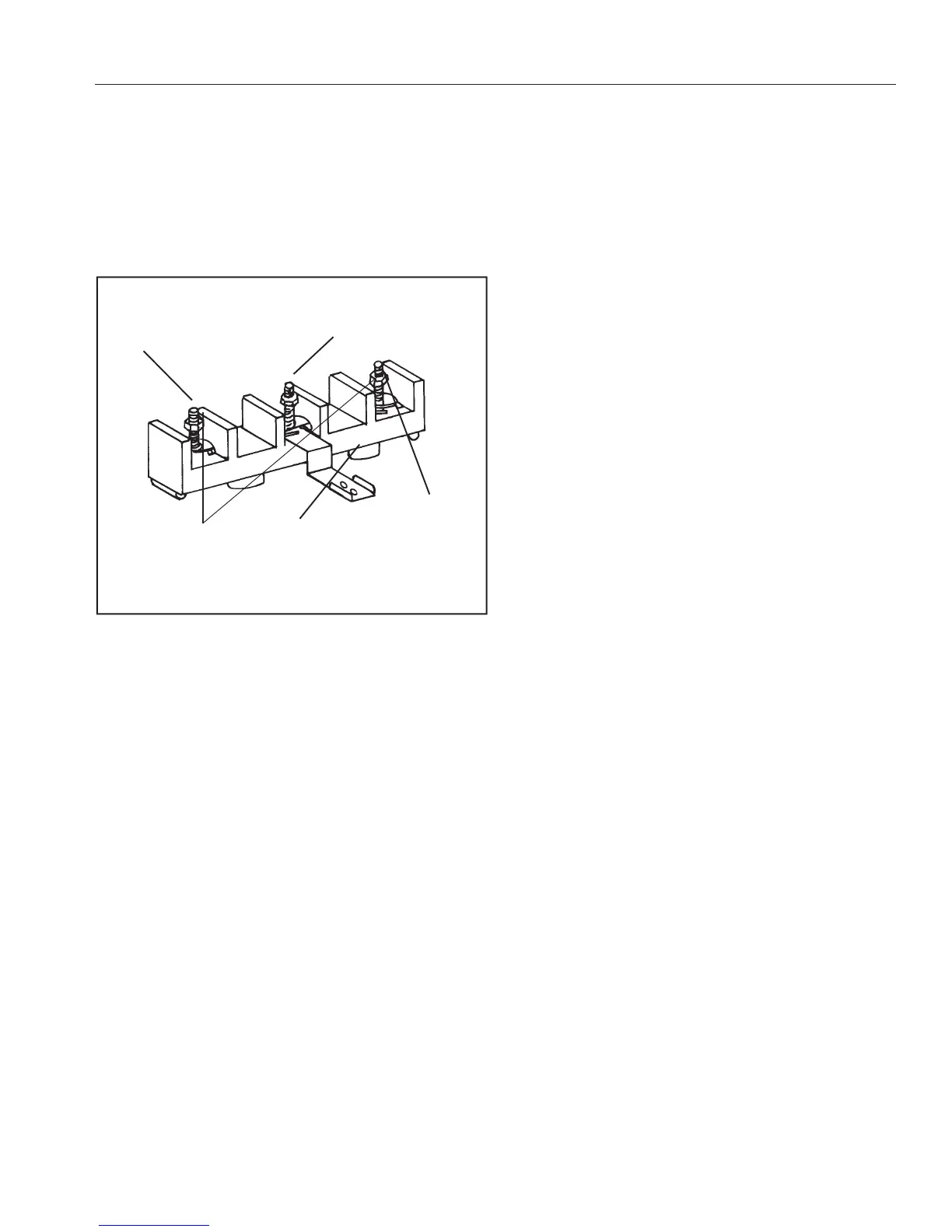

TERMINAL NEUTRO
conecte el cable con el
aislador blanco
CONDUCTOR DE ALIMENTACIÓN
conecte el cable con el aislador
negro o el rojo y el terminal de
bronce
TIRA PARA LA
PUESTA A
TIERRA
TERMINALES DE
ALIMENTACIÓN
(240 Ó 208 VOLTIOS
A AMBOS LADOS)
CONDUCTOR DE
ALIMENTACIÓN
conecte el cable con
el aislador negro o el
rojo y el terminal de
bronce
Instalación del cable de alimentación de
tres hilos
1. Quite la cubierta posterior del compartimiento del
cableado.
2. Coloque un protector contra tensión (abrazadera
alada) en el orificio de acceso del cable, que se
encuentra debajo del bloque terminal.
• Introduzca las alas a través del orificio, comenzan
do por la parte inferior.
• Los orificios para los tornillos en la abrazadera
deben estar debajo del panel de montaje.
3. Coloque el cable a través del protector contra
tensión.
• Conecte el cable neutro (central) o el blanco en el
terminal central del bloque terminal.
4. Conecte el conductor de alimentación, el cable rojo
o el cable negro al lado izquierdo del terminal de
alimentación.
5. Conecte el conductor de alimentación, el cable rojo
o el cable negro al lado derecho del terminal de
alimentación.
6. Después de que haya colocado los cables en los
terminales, fíjelos con las tuercas hexagonales que
se proporcionan.
• Apriete firmemente las tuercas para asegurarse
que la conexión eléctrica sea adecuada.
7. Coloque el tornillo a través del protector contra
tensión y apriételo.
8. Vuelva a colocar la cubierta posterior del comparti-
miento del cableado.
Bloque terminal de la estufa
El bloque de conexión se localiza en la parte inferior
trasera de la estufa, detrás del panel de la cubierta
posterior. Retire el tornillo de la cubierta posterior.
Directamente debajo del bloque terminal hay un
orificio para el cable de servicio del suministro eléctrico.
No se proporciona el cable de alimentación con esta
estufa.
El bloque terminal está aprobado solamente para
una conexión con cable de cobre, NO cableado de
aluminio. Si se va a conectar un sistema de aluminio
tipo doméstico, se sugiere que se lleve a cabo el si-
guiente procedimiento.
1. Conecte un tramo de cable de cobre para construc-
ción al bloque terminal con terminales tipo anillo.
2. Empalme los cables de cobre a las conexiones de
aluminio usando los conectores especiales para tal
propósito, certificados por Underwriters Laboratories
y que están diseñados para la conexión de cobre y
aluminio. Siga el procedimiento recomendado por el
fabricante del conector.
3. El tipo de cable usado, la ubicación y la caja de
empalmes deben cumplir con los códigos locales.
NOTA: Solamente se debe usar un cable de alimenta-
ción especialmente diseñado para usarse con estufas.
Para hacer la instalación en una casa móvil, o en un
área donde los códigos locales no permiten la conexión
a tierra por medio del terminal neutro, se debe usar un
cable de 4 hilos.
