2. Votre Secuquick softline

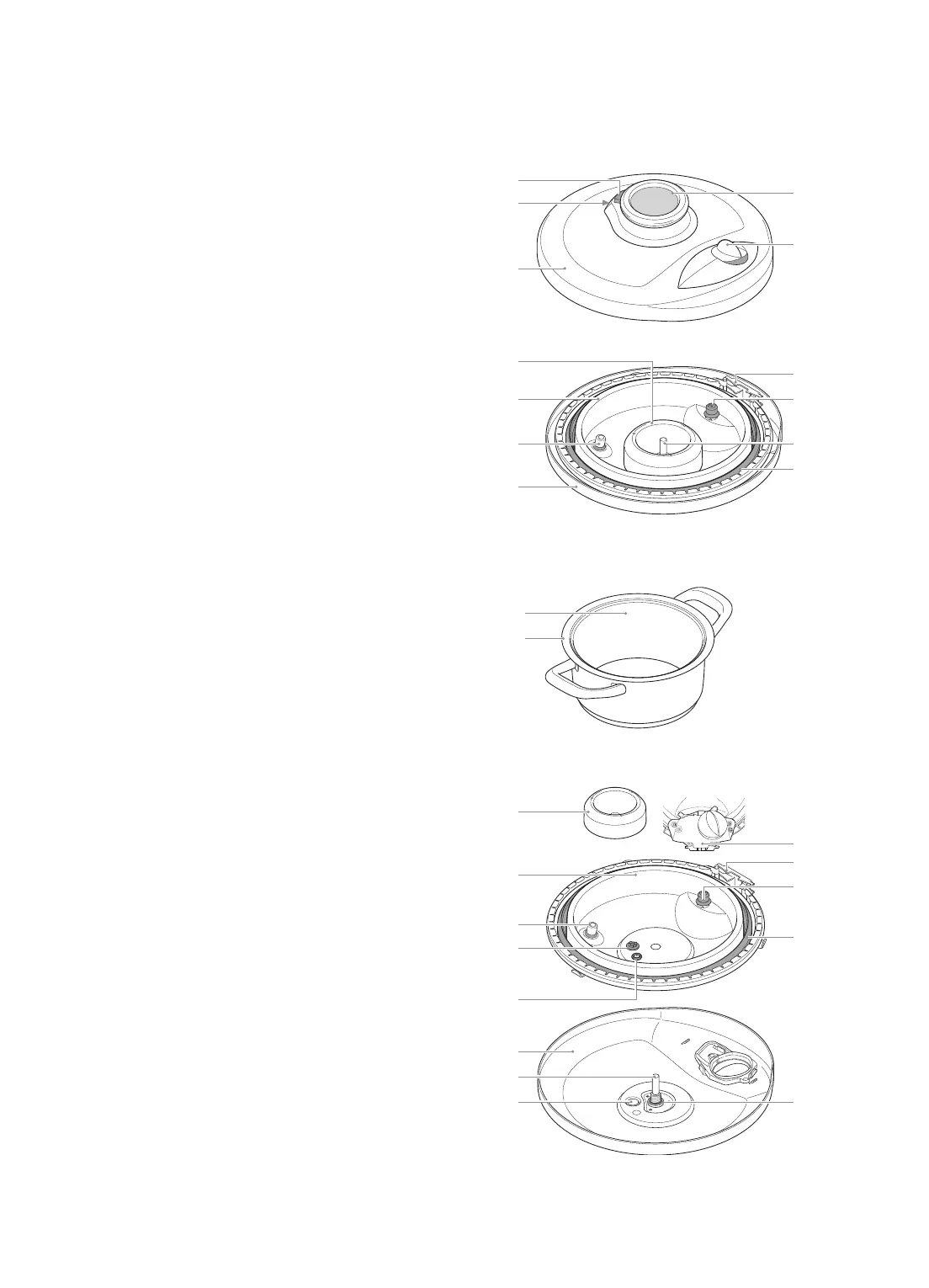

2.1. Structure
1. Secuquick softline
2. Visiotherm S
3. Bouton jaune d‘évaporation
4. Bouton rotatif
5. Sortie de vapeur
6. Écrou cloche
7. Couvercle inférieur
8. Couvercle supérieur
9. Bague d‘étanchéité
10. Capteur de température
11. Verrouillage fermeture du couvercle
12. Soupape de sécurité 2
14. Soupape de sécurité 3
Casserole à utiliser avec Secuquick softline
20. Casserole
21. Bord verseur
Vue en éclaté Secuquick softline
6. Écrou cloche
7. Couvercle inférieur
8. Couvercle supérieur
9. Bague d‘étanchéité
10. Capteur de température
11. Verrouillage fermeture du couvercle
12. Soupape de sécurité 2
13. Joint torique de la soupape de sécurité 2
14. Soupape de sécurité 3
15. Capuchon d‘étanchéité de la soupape
de sécurité 3
16. Rondelle étanche de la soupape de la pression
de service
17. Soupape d‘évaporation
18. Soupape de la pression de service
(soupape de sécurité 1)
19. Joint torique sur le capteur de température
24. Boîte de transmission
3
1
5
6
7
8
12
2
4
11
14
10
9
20
21
7
6
12,
13
16
17
8
10
18
11
24
14,
15
9
19
