S System
-9

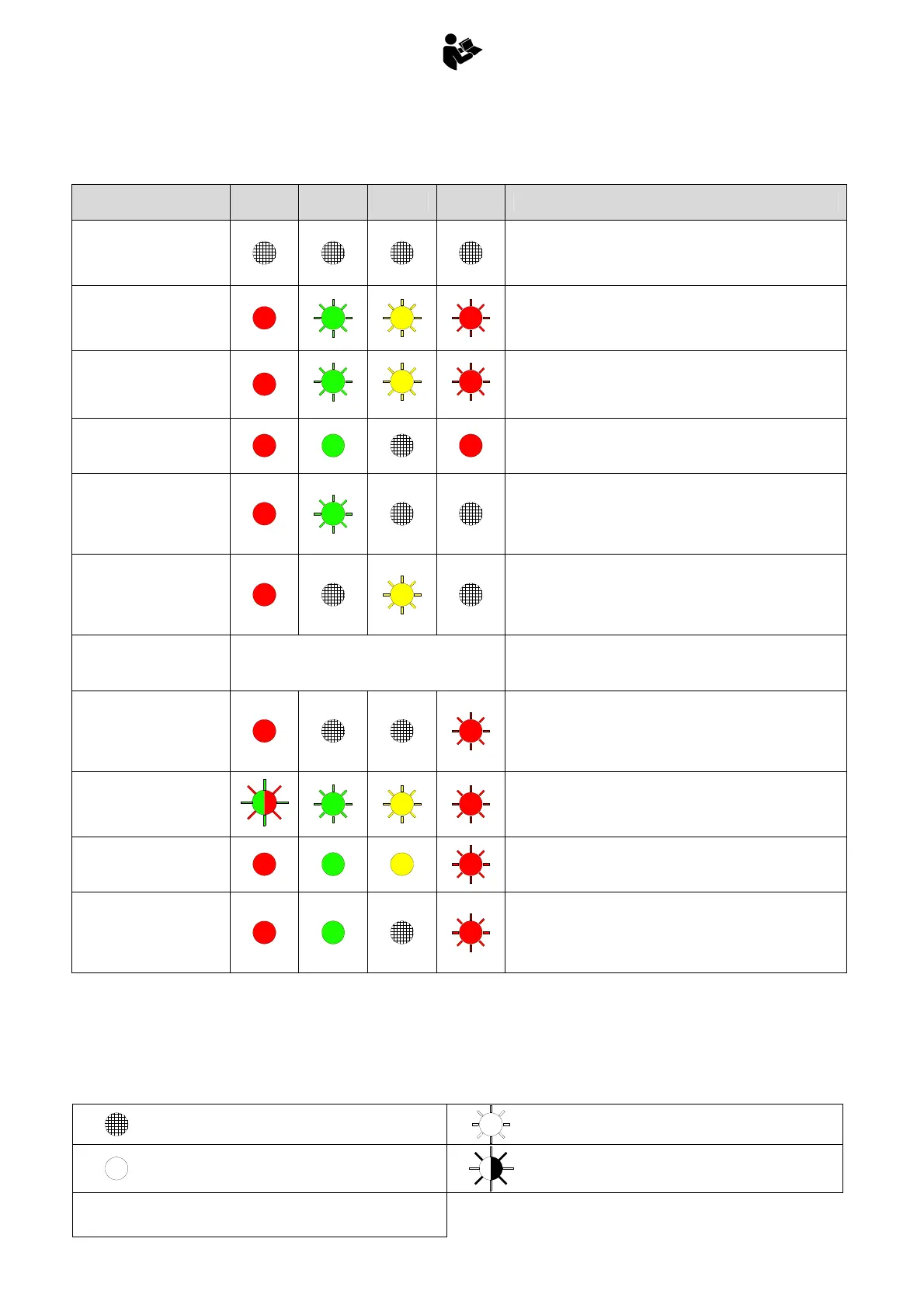

A.5 SEGNALI DI
ALLARME
Legenda
ELENCO ALLARMI
STAB
OK
PWR 90% 100% RISOLUZIONE PROBLEMI
Mancanza di alimentazione
al sistema
- Verificare il fusibile sulla linea d’alimentazione (F01-5A)
- Verificare che non sia premuto il pulsante d’arresto
d’emergenza
- Verificare presenza di alimentazione sul cavo di alimentazione
Ingresso trasduttore di
pressione scollegato
- Verificare il trasduttore di pressione
- Verificare il cavo del trasduttore di pressione
- Montare una resistenza 2kOhm sul connettore del trasduttore
di pressione (X3)
Ingresso trasduttore di
pressione in corto circuito
1
2
3
- Verificare il trasduttore di pressione
- Verificare il cavo del trasduttore di pressione
- Montare una resistenza 2kOhm sul connettore del trasduttore
di pressione (X3)
Scheda elettronica non
programmata
Ritarare il limitatore di momento
Switch rientro estensioni
idrauliche aperto in
accensione
- Verificare lo switch sul distributore “L.S. Estensioni IN”
- Verificare il cavo switch “L.S. Estensioni IN”
- Verificare presenza di tensione sul PIN 3, connettore X2
- collegare PIN3 con PIN4, connettore X2, per simulare la
presenza dello switch
Switch centralizzato aperto
in accensione
- Verificare lo switch centralizzato e il funzionamento dei
leveraggi sul distributore
- Verificare il cavo collegato allo switch centtralizzato
- collegare PIN 1 con PIN2, connettore X2, per simulare la
presenza dello switch
YVH1 in cortocircuito
Manca la segnalazione
Sistema attiva una logica di protezione
- Verificare lo stato del cablaggio collegato all’elettrovalvola di
emergenza
- Verificare il solenoide
Switch movimentazione
stabilizzatori aperto in
accensione
- Verificare lo switch sul distributore “controllo stab.”
- Verificare il cavo switch collegato al “controllo stab.”
- Verificare presenza di tensione sul PIN 1, connettore X5
- collegare PIN1 con PIN4, connettore X5, per simulare la
presenza dello switch
Switch rientro estensioni,
switch centralizzato e
proximity leva stabilizzatori
tutti aperti in accensione
- Verifica dei sensori
- Verifica cablaggio
YVH1 alta incongruente
con logica di controllo
- Verificare lo stato del cablaggio collegato all’elettrovalvola di
emergenza
Segnale di gru chiusa con
carico P1 > P1max / 10
(circa)
- Verificare lo stato del sensore gru chiusa (la luce sul sensore
deve essere spenta con gru aperta, la luce sul sensore deve
essere accesa a gru chiusa)
- Scollegare il sensore “Gru chiusa” per simulare la gru aperta
- Verificare lo stato del cavo collegato al sensore “Gru chiusa”
Spia spenta
Spia lampeggiante
Spia accesa
Spia lampeggiante a due colori
1... 2... 3
Sequenza di accensione
