B.5 SEGNALI DI
ALLARME
Legenda

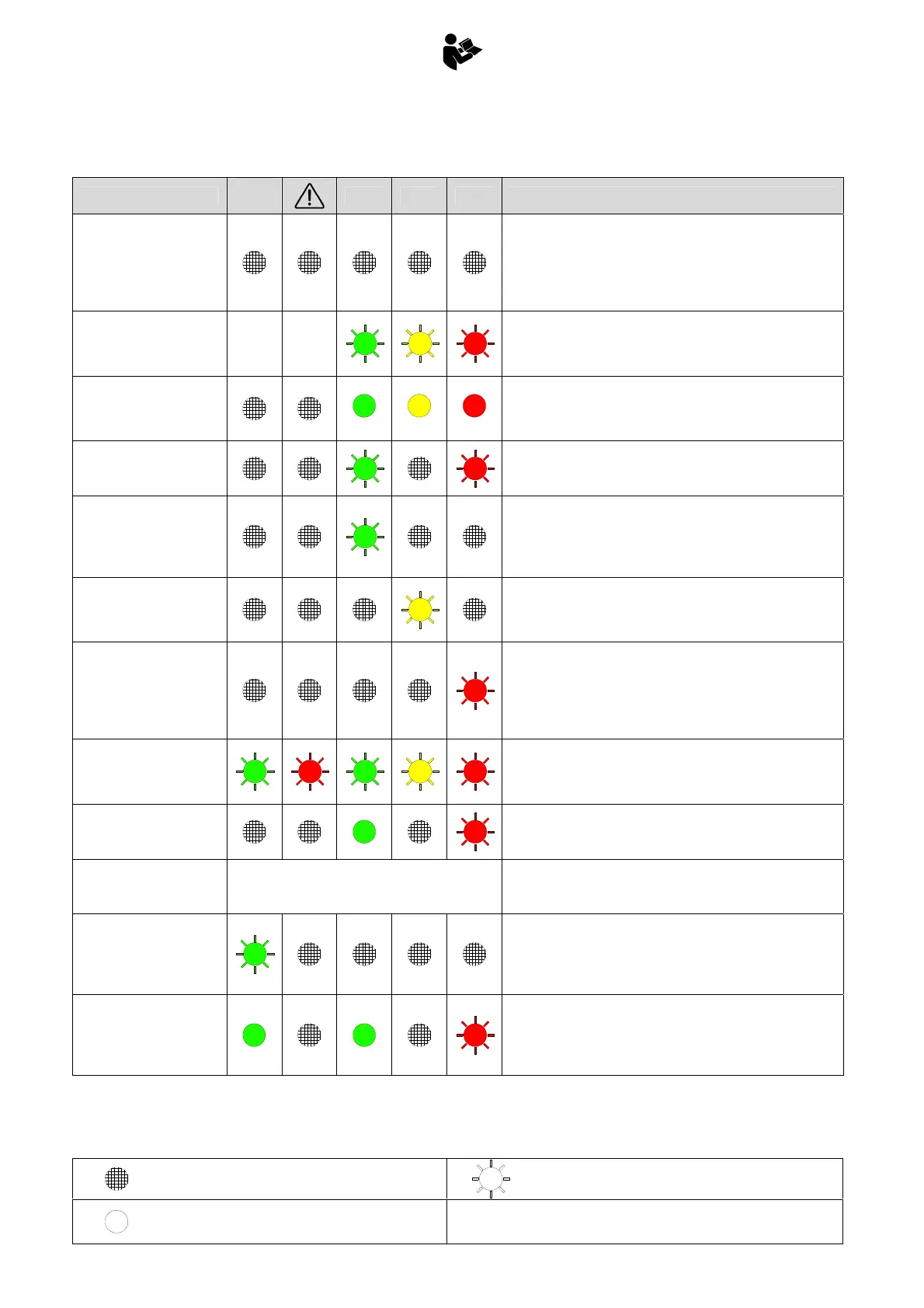

ELENCO ALLARMI
STAB
OK
PWR 90% 100% Risoluzione problemi
Mancanza di
alimentazione al sistema
- Verificare il fusibile sulla linea d’alimentazione
- Verificare che non sia premuto nessun pulsante d’arresto
d’emergenza
- Verificare presenza di alimentazione sul cavo di alimentazione
- Verificare presenza di alimentazione sul PIN1, conn. X2
- Verificare presenza di alimentazione sul PIN 7C, conn. X1
Ingresso trasduttore di
pressione scollegato
- Verificare il trasduttore di pressione
- Verificare il cavo del trasduttore di pressione (X5-X1)
- Montare una resistenza 2kOhm sul connettore X5 per simulare
la presenza del trasduttore
Ingresso trasduttore di
pressione in corto circuito
1
2
3
- Verificare il trasduttore di pressione
- Verificare il cavo del trasduttore di pressione (X5-X1)
- Montare una resistenza 2kOhm sul connettore X5 per simulare
la presenza del trasduttore
Scheda elettronica non
programmata
- Ritarare il limitatore di momento
Switch rientro estensioni
idrauliche aperto in
accensione
- Verificare lo switch sul distributore “rientro estensioni FC”
- Verificare il cavo switch “rientro estensioni FC” (X18-X4, X4-X1)
- Verificare presenza di tensione sul PIN 1, connettore X18
- collegare PIN1 con PIN2, connettore X18, per simulare la
presenza dello switch
Switch centralizzato aperto
in accensione
- Verificare gli switch centralizzati sul distributore
- Verificare i cavi X12-X13-X14-X15-X16-X17 e XA-X1,
- collegare PIN 1 con PIN2 sui connettori X12, X13, X14, X15,
X16, X17
Switch movimentazione
stabilizzatori aperto in
accensione
- Verificare lo switch sul distributore “movimento stab.”
- Verificare il cavo switch movimento stabilizzatori (X19-X4, X4-
X1)
- Verificare presenza di tensione sul PIN 1, connettore X19
- collegare PIN1 con PIN2, connettore X19, per simulare la
presenza dello switch
Tutti i microswitch
distributore aperti in
accensione
- Verificare lo stato degli switch sul distributore e dei relativi
cablaggi
- Collegare PIN1 con PIN2, connettori X12, X13, X14, X15, X16,
X17, X18,X19, X22, per simulare la presenza dello switch
YVH1 alta incongruente
con logica di controllo
- Verificare lo stato del cablaggio collegato all’elettrovalvola di
emergenza
- Verificare il solenoide
YVH1 in cortocircuito
Nessuna segnalazione
Blocco movimenti gru
- Verificare lo stato del cablaggio collegato all’elettrovalvola di
emergenza
Micro discesa 1° braccio
aperto in accensione
- Verificare lo switch sul distributore “1° braccio DOWN”
- Verificare il cavo switch “1° braccio DOWN”
- Verificare presenza di tensione sul PIN 1, connettore X22
- collegare PIN1 con PIN2, connettore X22, per simulare la
presenza dello switch
Segnale di gru chiusa con
carico P1 > P1max / 10
(circa)
- Verificare lo stato del sensore gru chiusa (la luce sul sensore
deve essere spenta con gru aperta, la luce sul sensore deve
essere accesa a gru chiusa)
- Scollegare il connettore X6 per simulare la gru aperta
- Verificare lo stato del cavo X6-X1
Spia spenta
Spia lampeggiante
Spia accesa
1... 2... 3
Sequenza di accensione
