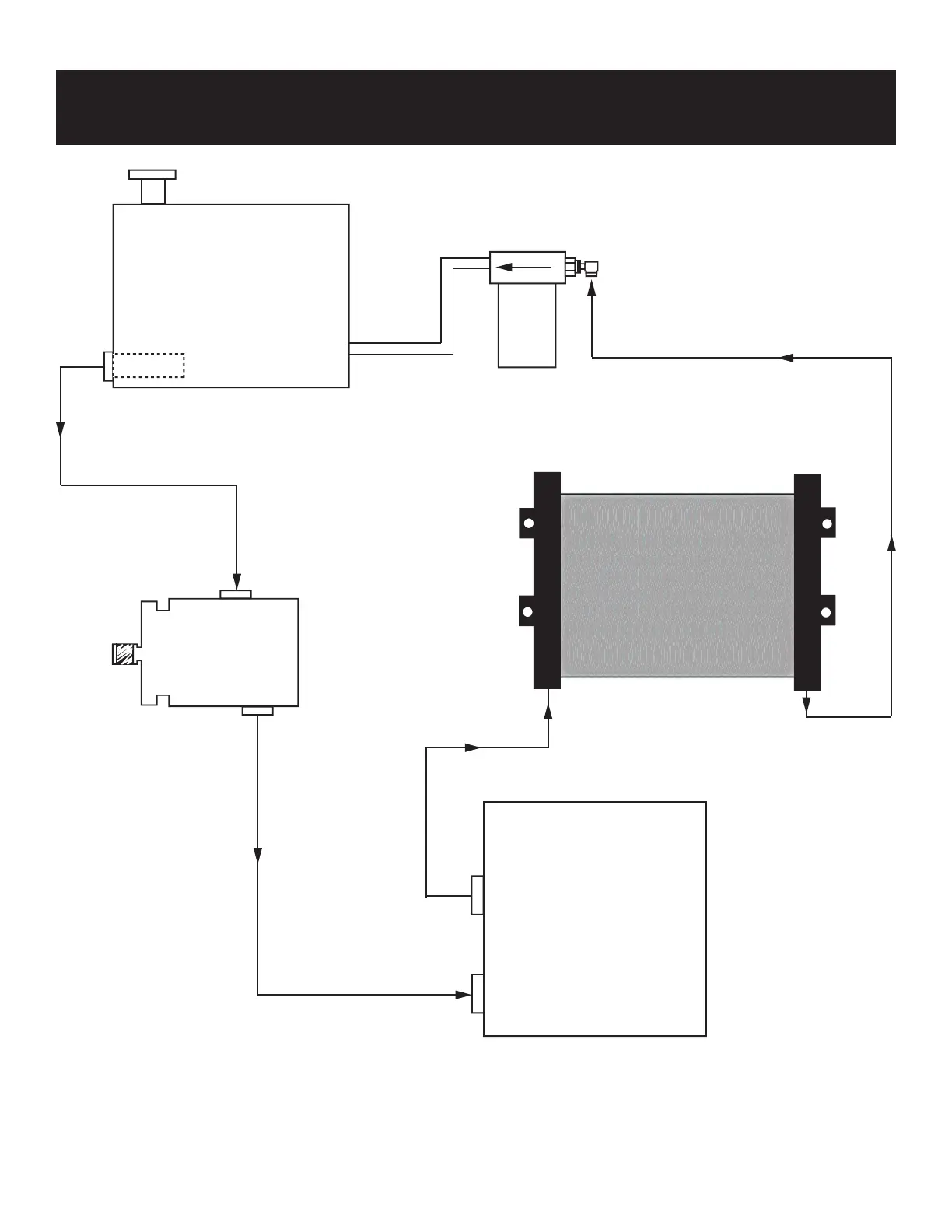

American Eagle SHD-60 - Typical Hydraulic Circuit for Compressor with Auxiliary Cooler

American Eagle SHD-60
30 pages
Print Icon
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
20 Class 4 Compressor Owner’s Manual
COMPRESSOR
RETURN
PRESSURE
AUXILIARY
COOLER
SINGLE
HYDRAULIC
PUMP
SUCTION PORT
FILTER
FILTER SCREEN
HYDRAULIC
RESERVOIR
&C:3-+6C.<+?63-3<-?3>09<97:</==9<
A3>2?B363+<C996/<
