Amprobe AT-2032 - Erhöhung der Reichweite Beim Suchen unter Spannung

Erhöhung der Reichweite beim Suchen unter Spannung:
BEISPIEL 1 (zweipolige Anwendung)
Bei Anschluß unter Spannung unbedingt Sicherheitsvorschriften beachten.

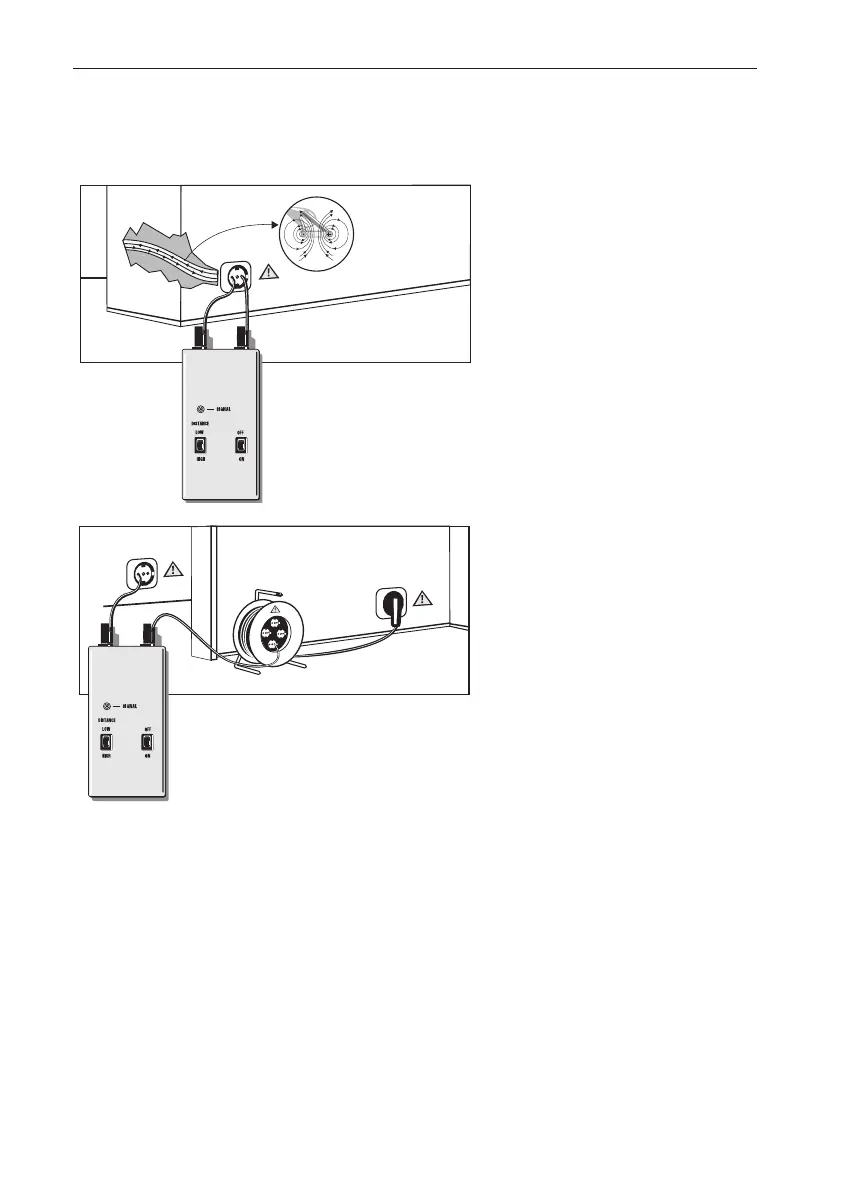

Wird der Geber direkt an Phase und
Neutralleiter angeschlossen, verläuft
das Signal in der parallel verlaufenden
Leitung hin und zurück (siehe Bild).
Dies hat zur Folge, dass sich das Signal
gegen-seitig nahezu aufhebt. Die
Reichweite beträgt daher nur etwa 5
cm.
Um den im oberen Bild gezeigten
Effekt auszuschalten, sollte der
Anschluß wie im unteren Bild gezeigt
erfolgen.
Hier wird die Rückleitung über ein
separates Kabel hergestellt.
Dadurch wird eine Reichweite auch in
spannungsführenden Kreisen bis 40
cm erreicht.
Rückleitung bei größerer Entfernung
z.B. über Kabeltrommel (siehe Bild).
(siehe auch Text Anwendungsbeispiel
10).
