Auffinden von Engstellen (Verstopfungen) in Installationsrohren
BEISPIEL 4 (einpolige Anwendung)
Bitte beachten:
Durch Berühren der Berührungselektrode »7« wird die Empfindlichkeit für Reichweite bis
Faktor 1.5 erhöht.
Ortungstiefe ca. 0... 40 cm
Voraussetzungen:
1) Eventuell vorhandene Stromkreise im Rohr müssen spannungsfrei geschaltet und
geerdet sein.

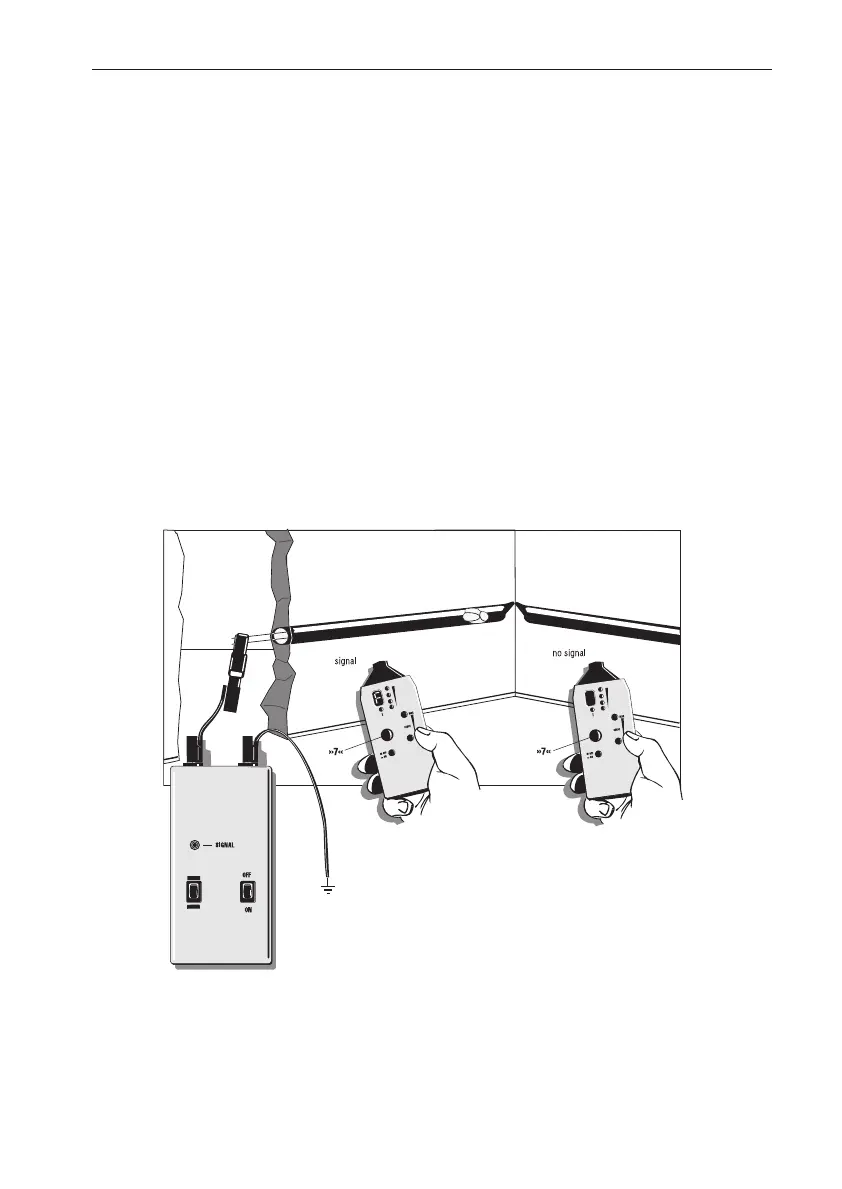

2) Geber gemäß Bild an die Metallspirale und einen Hilfserder anschließen.
3) Verfahren Sie bei diesem Beispiel, wie im Anwendungsbeispiel beschrieben.
Kreisen Sie durch Verstellen der Empfindlichkeit die Fehlerstelle systematisch ein.
ANMERKUNG:
Sollten Sie nur eine Spirale aus nicht leitendem Material (z.B. Glasfiber) zur Verfügung haben,
so empfehlen wir Ihnen, einen Kupferdraht, z.B. 1,5 mm2, mit bis zur Engstelle einzuschieben.
LE
V
E
L
I
II
SIG
NAL
LEVE
L
CO
D
E
SIGNAL
LEVEL
C
ODE
18
