Amprobe AT-2032 - Auffinden und Verfolgen von Leitungen, Steckdosen, Schaltern und Abzweigdosen eines Stromkreises in Hausinstallationen

Auffinden und Verfolgen von Leitungen, Steckdosen, Schaltern und
Abzweigdosen eines Stromkreises in Hausinstallationen
BEISPIEL 2 (einpolige Anwendung)
Bei diesem Beispiel muss die Sicherung ausgeschaltet sein.
Bitte beachten:
Durch Berühren der Berührungselektrode »7« wird die Empfindlichkeit für Reichweite bis
Faktor 1.5 erhöht.
Ortungstiefe ca. 0... 40 cm
Voraussetzungen:
1) Der Stromkreis muss spannungsfrei geschaltet sein.
2) Der Neutralleiter und der Schutzleiter müssen funktionsfähig angeschlossen sein.

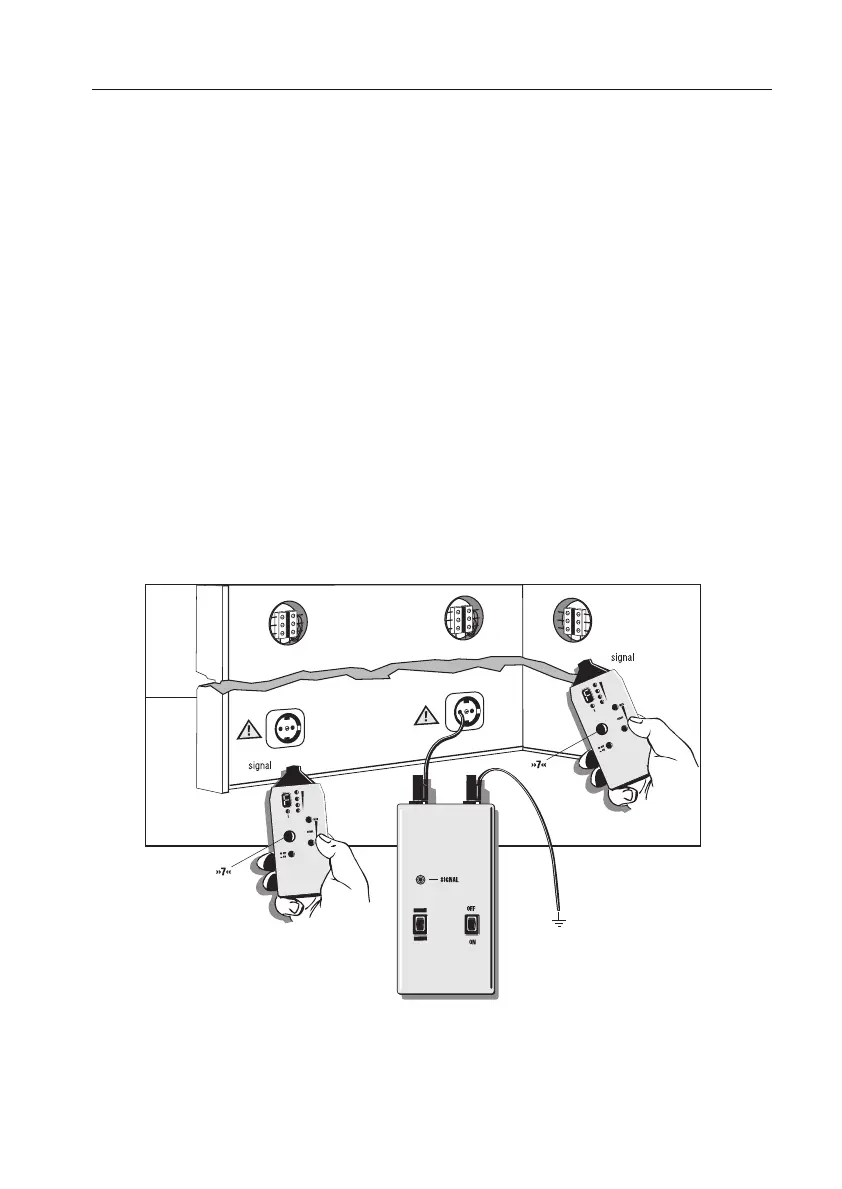

3) Geber gemäß Fig. 2 an Phase und Schutzleiter anschließen.
4) Verfahren Sie bei diesem Beispiel, wie im Anwendungsbeispiel beschrieben.
Wenn das Abschalten eines Stromkreises aus technischen Gründen nicht möglich ist, so
können auch in unter Spannung stehenden Anlagen z.B. Steckdosen etc. dem jeweiligen
Stromkreis zugeordnet werden. Allerdings ändert sich die Anwendungsart in eine zweipolige
Anwendung. Dies hat zur Folge, dass sich die Ortungstiefe verringert und das Verfolgen von
Seitenabzweigen stark eingeschränkt wird. Es ist nur der direkte Weg vom Einspeisepunkt des
Gebers zur nächsten Hauptverteilung verfolgbar.
L
EV
EL
I
II
SIGNAL
LE
VEL
CODE
SIGN
A
L
L
EVEL
C
O
D
E
16
