Auffinden einer gesamten Hausverdrahtung
BEISPIEL 7 (einpolige Anwendung)
Bitte beachten:
Durch Berühren der Berührungselektrode »7« wird die Empfindlichkeit für Reichweite bis
Faktor 1.5 erhöht.
Aus Sicherheitsgründen muss die Anlage unbedingt freigeschaltet werden!
Praxisgerechtes Anwendungsbeispiel:
Um alle elektrischen Leitungen in einem Haus mit einem Arbeitsgang zu bestimmen, können
Sie folgendermaßen vorgehen:
Entfernen Sie in der Hauptverteilung die Brücke zwischen »PE« und »N«.

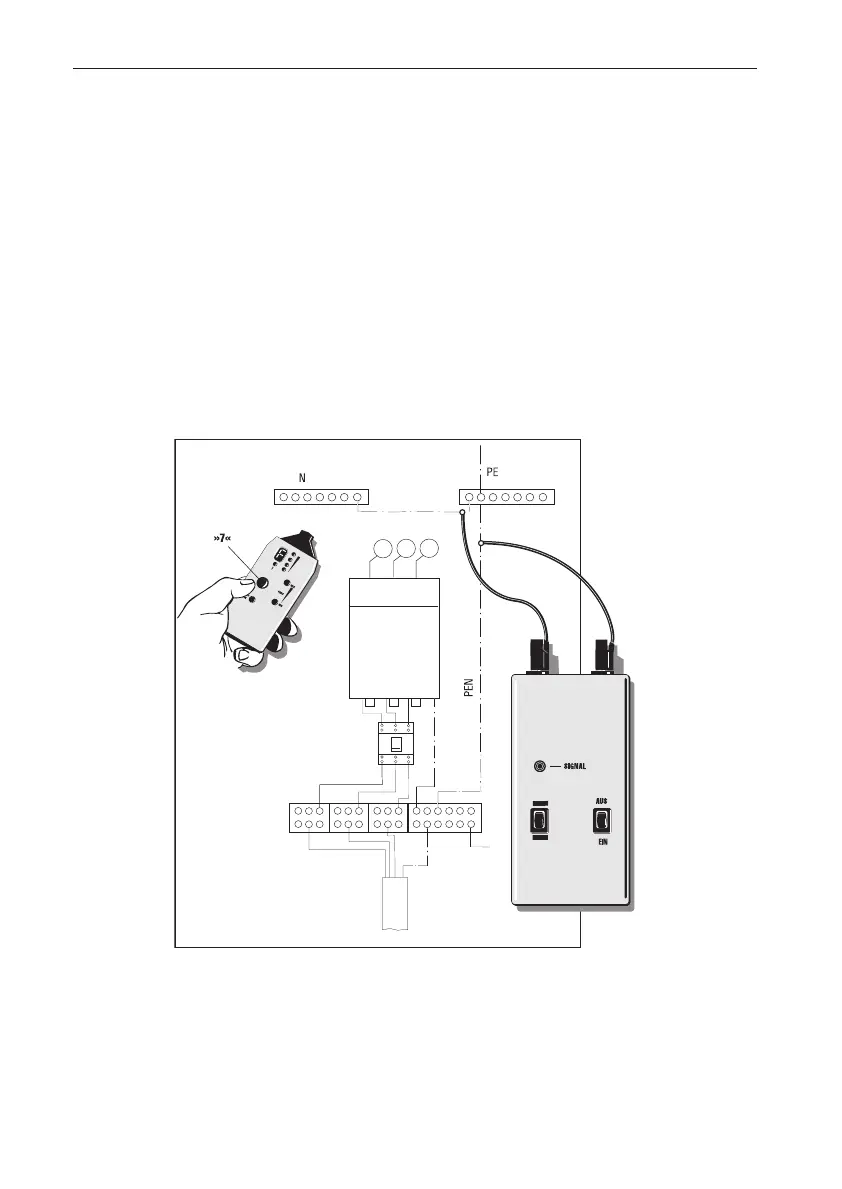

Geber gemäß Anschlussbild in der Anlage anschließen.
Jetzt kann der Neutralleiter, der in der Regel in der gesamten Anlage mitgeführt wird, ver-
folgt werden.
LE
VEL
I
II
SIGNA
L
L
E
VEL
CODE
21
