Italiano
Cautela - Avvertenza
Effettuare l'allacciamento nel rispetto delle leggi vigenti
in materia utilizzando il materiale appropriato e prescrit-
to.

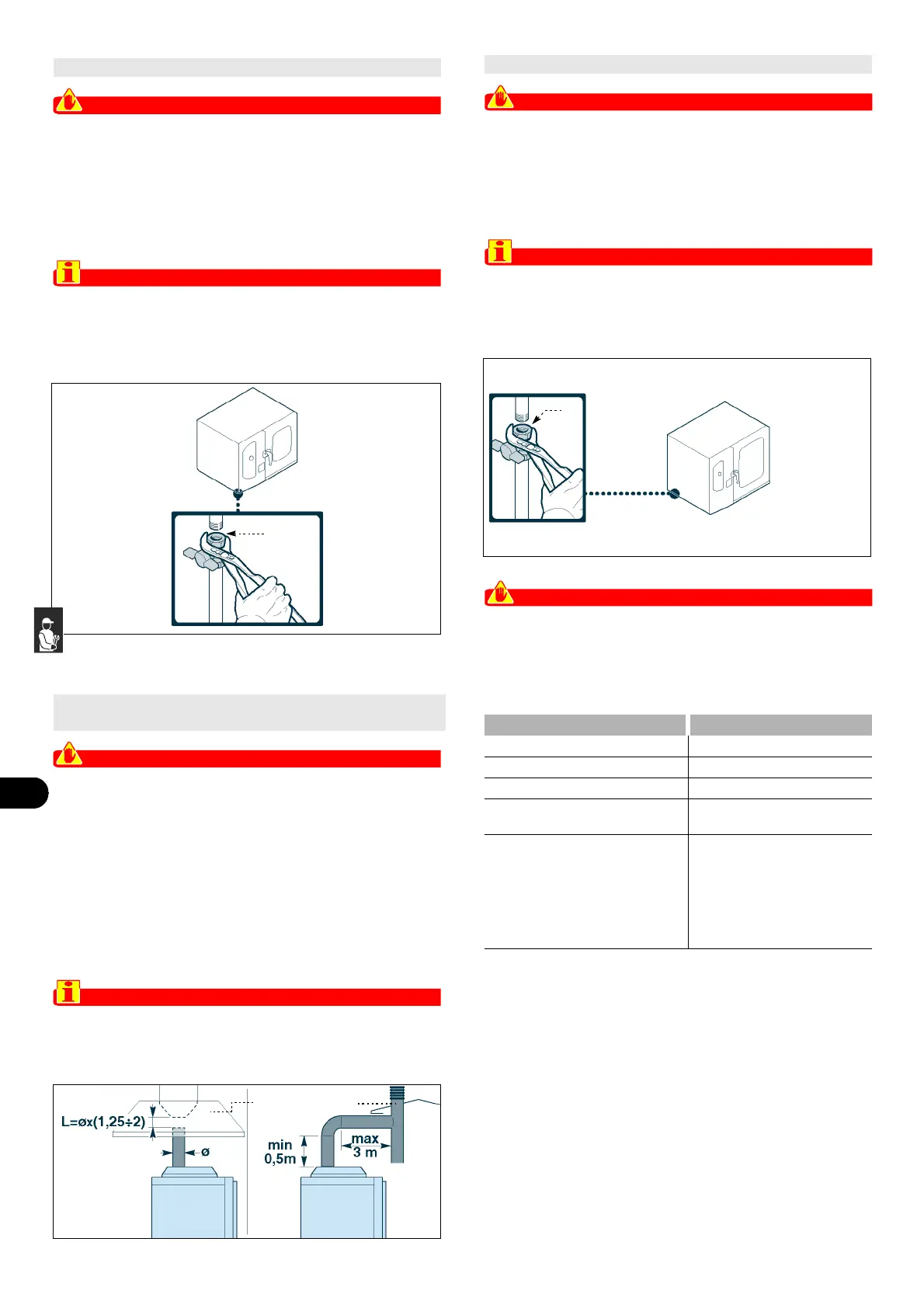

Per effettuare l'allacciamento, collegare il tubo di rete con il tubo
di attacco dell'apparecchiatura e interporre un rubinetto di inter-
cettazione (A) per interrompere, quando necessario, l'alimenta-
zione del gas.
Importante
Il rubinetto (A), che non è fornito insieme all'apparec-
chiatura, deve essere installato in posizione facilmen-
te accessibile e deve essere immediatamente
individuabile il suo stato (aperto o chiuso).
Cautela - Avvertenza
Effettuare l’allacciamento nel rispetto delle leggi vigenti in
materia utilizzando il materiale appropriato e prescritto.
Allacciamento a camino con tiraggio naturale
Collegare la presa di scarico dell’apparecchiatura al
camino (A), con un tubo che rispetti le dimensioni riportate in fi-
gura.
Allacciamento sotto cappa ad aspirazione forzata
Posizionare l’apparecchiatura sotto la cappa (B) e inserire sulla
presa di scarico dell’apparecchiatura, un tubo delle dimensioni
riportate in figura.
Importante
Il ventilatore dell’impianto di aspirazione forzata si
deve accendere automaticamente con l’apertura del
rubinetto alimentazione gas.
Cautela - Avvertenza
Effettuare l’allacciamento nel rispetto delle leggi vigenti in
materia utilizzando il materiale appropriato e prescritto.
Allacciamento alimentazione acqua
– Collegare il tubo di rete con quello di attacco all'apparecchia-
tura, interponendo un rubinetto di intercettazione (B) per in-
terrompere, quando necessario, l'alimentazione dell'acqua.
Importante
Il rubinetto (B), che non è fornito insieme all'apparec-
chiatura, deve essere installato in posizione facilmen-
te accessibile e deve essere immediatamente
individuabile il suo stato (aperto o chiuso).
Cautela - Avvertenza
L'apparecchiatura deve essere alimentata con acqua po-
tabile con le caratteristiche indicate in tabella. Se tali ca-
ratteristiche non sono rispettate l'apparecchiatura
potrebbe danneggiarsi, si consiglia quindi l'utilizzo di un
dispositivo di trattamento acqua.
ALLACCIAMENTO GAS
7/8
ALLACCIAMENTO SCARICO GAS
COMBUSTI
7/9
ALLACCIAMENTO ACQUA
7/10
Descrizione Valore
Pressione 200÷400 kPa (2÷ 4 bar)
pH 7÷7.5
Conduttività < 200µS/cm
Durezza
9÷13°f (5÷7°d, 6.3÷8.8°e,
90÷125 ppm)
Contenuto di sali e ioni metallici
Cloruri
Solfati
Ferro
Rame
Manganese
Cloro
< 30 mg/l
< 40 mg/l
< 0,1 mg/l
< 0,05 mg/l
< 0,05 mg/l
< 0,1 mg/l
IDM-3960320170.tif
A
AB
IDM-3960320180.tif
IDM-39603401700.tif
B
