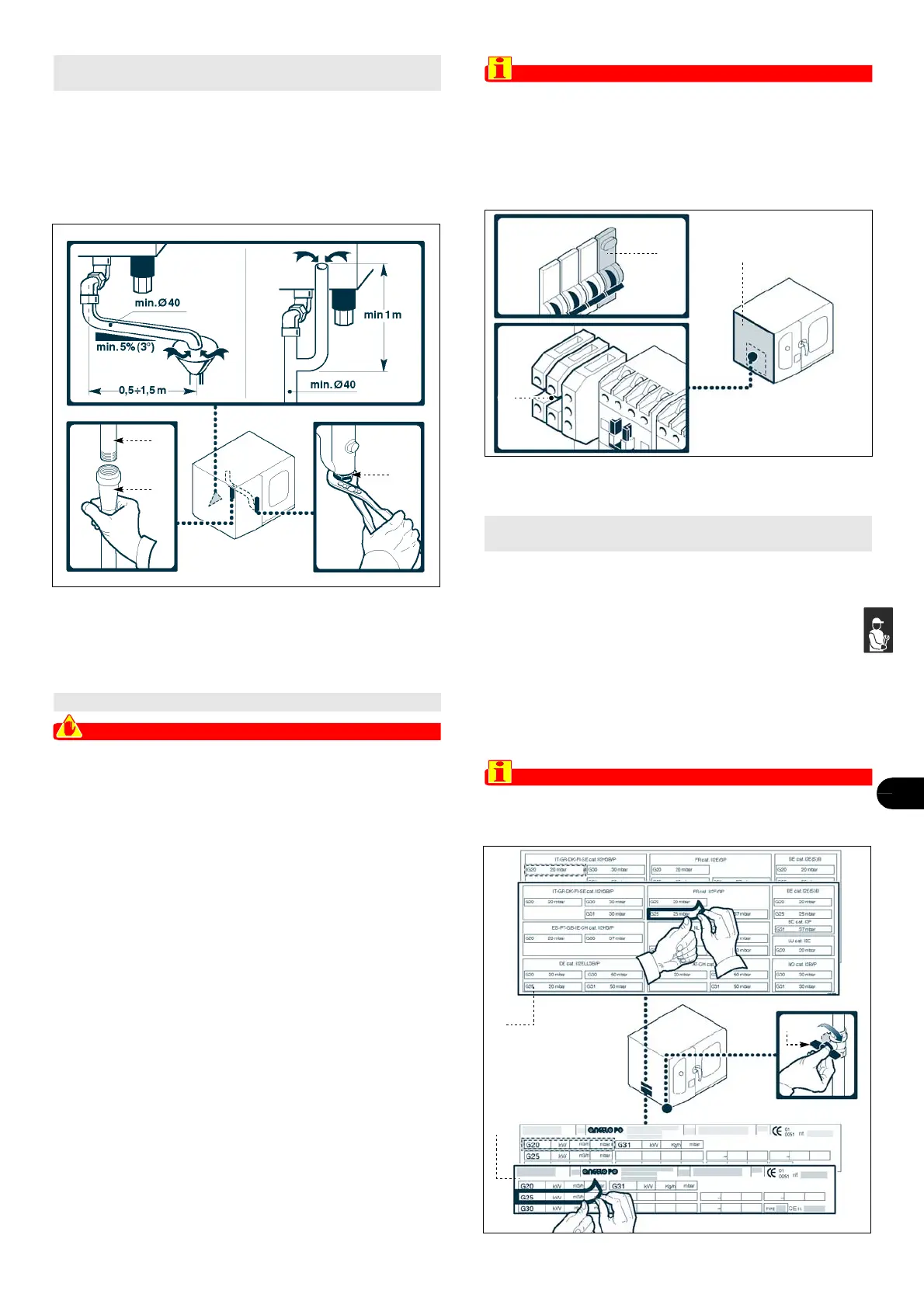

Per questa operazione procedere nel modo indicato.
Collegare il tubo di rete (A) con il tubo (C) di attacco all'apparec-
chiatura.
Sulla tubazione di scarico dell'apparecchiatura è presente
il tappo (B) per scaricare i detriti depositati.
Cautela - Avvertenza
L'allacciamento deve essere effettuato da personale au-
torizzato e qualificato, nel rispetto delle leggi vigenti in
materia e con l'utilizzo di materiale appropriato e pre-
scritto.
Prima di eseguire qualsiasi intervento disattivare l'ali-
mentazione elettrica generale.
Effettuare l'allacciamento dell'apparecchiatura alla rete elettrica
di alimentazione nel modo indicato.
1- Installare, se non è presente, un interruttore sezionatore au-
tomatico (B) vicino all'apparecchiatura con le seguenti ca-
ratteristiche.
Sganciatore termico regolato a 12 A
Sganciatore differenziale regolato a 30 mA
Classe B o C (IEC 898)
2- Svitare le viti e smontare il pannello laterale (A).
3- Collegare l'interruttore automatico sezionatore (B) alla morset-
tiera (C) dell'apparecchiatura e alla rete elettrica di alimentazio-
ne, secondo le indicazioni riportate nello schema elettrico in
fondo al manuale e utilizzando un cavo con le seguenti carat-
teristiche.
Peso: del tipo H05RN-F (designazione 245 IEC 57)
Temperatura di utilizzo: 70°C.
Importante
In fase di allacciamento fare attenzione al collega-
mento dei cavi di neutro e di terra; se non è effettuato
correttamente il bruciatore non si accende.
4-Rimontare il pannello (A) e riavvitare le viti ad operazione ulti-
mata.
L’apparecchiatura è stata collaudata dal costruttore con il pro-
prio gas di rete, segnalato dall’adesivo applicato sulla targhetta
di identificazione. Se il tipo di gas da allacciare è diverso da
quello di collaudo, procedere nel modo indicato.
1- Chiudere il rubinetto alimentazione gas (A).
2-Sostituire l’ugello del bruciatore (vedi pag. 13).
3-Rimuovere l’adesivo indicatore del gas di collaudo applicato
sulla targhetta (B) e applicare quello nuovo per evidenziare
il gas in uso.
4-Rimuovere l’adesivo applicato sulla targhetta di identificazione
(C) e applicare quello nuovo per evidenziare il gas in uso.
Importante
Ad operazione ultimata, accertarsi che non vi siano
fuoriuscite di gas o anomalie di funzionamento.
ALLACCIAMENTO SCARICO
ACQUA
7/11
ALLACCIAMENTO ELETTRICO
7/12
TRASFORMAZIONE
ALIMENTAZIONE GAS
7/13
