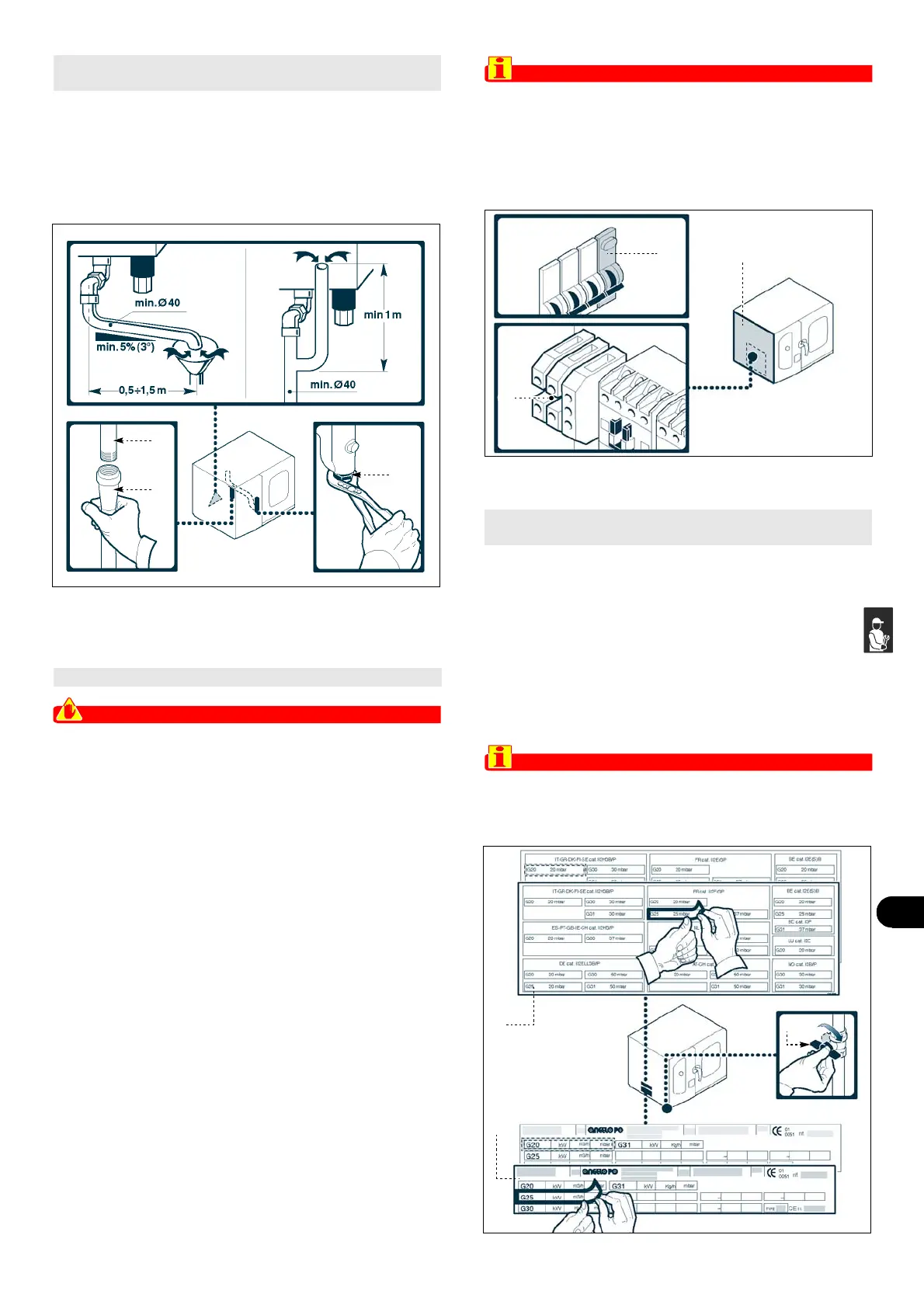

Pour cette opération, procéder comme suit.
Assembler le tuyau de réseau (A) et le tuyau (C) de raccord à
l’appareil.
Sur la tuyauterie de vidange de l'appareil, se trouve le bou-
chon (B) pour évacuer les détritus déposés.
Attention
it être fait par du personnel autorisé et qualifié, confor-
mément aux lois en vigueur à ce sujet en utilisant le ma-
tériel approprié et prescrit.
Avant toute intervention, couper l’alimentation électri-
que générale.
Effectuer le branchement de l'appareil au réseau électrique
d'alimentation comme suit.
1- Installer, s'il n'est pas présent, un interrupteur automatique
sectionneur (B), près de l'appareil, ayant les caractéristi-
ques suivantes.
– Déclencheur thermique réglé à 12 A
– Déclencheur différentiel réglé à 30 mA
– Classe B ou C (IEC 898)
2- Dévisser les vis et démonter le panneau latéral (A).
3- Connecter l'interrupteur automatique sectionneur (B) au bor-
nier (C) de l'appareil et au réseau électrique d'alimentation, en
suivant les indications reportées sur le schéma électrique à la
fin du manuel et en utilisant un câble ayant les caractéristiques
suivantes.
– Poids: ≥ du type H05RN-F (désignation 245 IEC 57)
– Température d'utilisation: ≥70°C.
Important
Au moment du branchement, faire attention à la con-
nexion des câbles de neutre et de terre; si elle n'est pas
effectuée correctement, le brûleur ne s'allume pas.
4- L'opération étant terminée, remonter le panneau (A) et revisser
les vis.
L’appareil a été essayé par le fabricant avec son gaz de réseau,
signalé par l’adhésif appliqué sur la plaque d’identification. Si le
type de gaz à brancher et différent de celui d’essai, procéder
comme suit.
1-Fermer le robinet d’alimentation du gaz (A).
2-Remplacer la buse du brûleur (voir p. 13).
3-Enlever l’adhésif qui indique le gaz d’essai appliqué sur la
plaquette (B) et mettre le nouveau avec le gaz utilisé.
4- Enlever l’adhésif appliqué sur la plaquette d’identification
(C) et mettre le nouveau avec le gaz utilisé.
Important
L’opération étant terminée, s’assurer qu’il n’y ait pas
de fuites de gaz ou d’anomalies de fonctionnement.
RACCORDEMENT VIDANGE DE
L’EAU
7/11
BRANCHEMENT ELECTRIQUE
7/12
TRANSFORMATION DE
L’ALIMENTATION DU GAZ
7/13
IDM-39614000500.tif
B
C
A
IDM-3960320210.tif
B A
C
IDM-3960320220.tif
AC
B
