Español
Precaución - advertencia
Lleve a cabo la conexión respetando las leyes vigentes
en materia y utilice siempre el material adecuado y pre-
visto por el constructor.

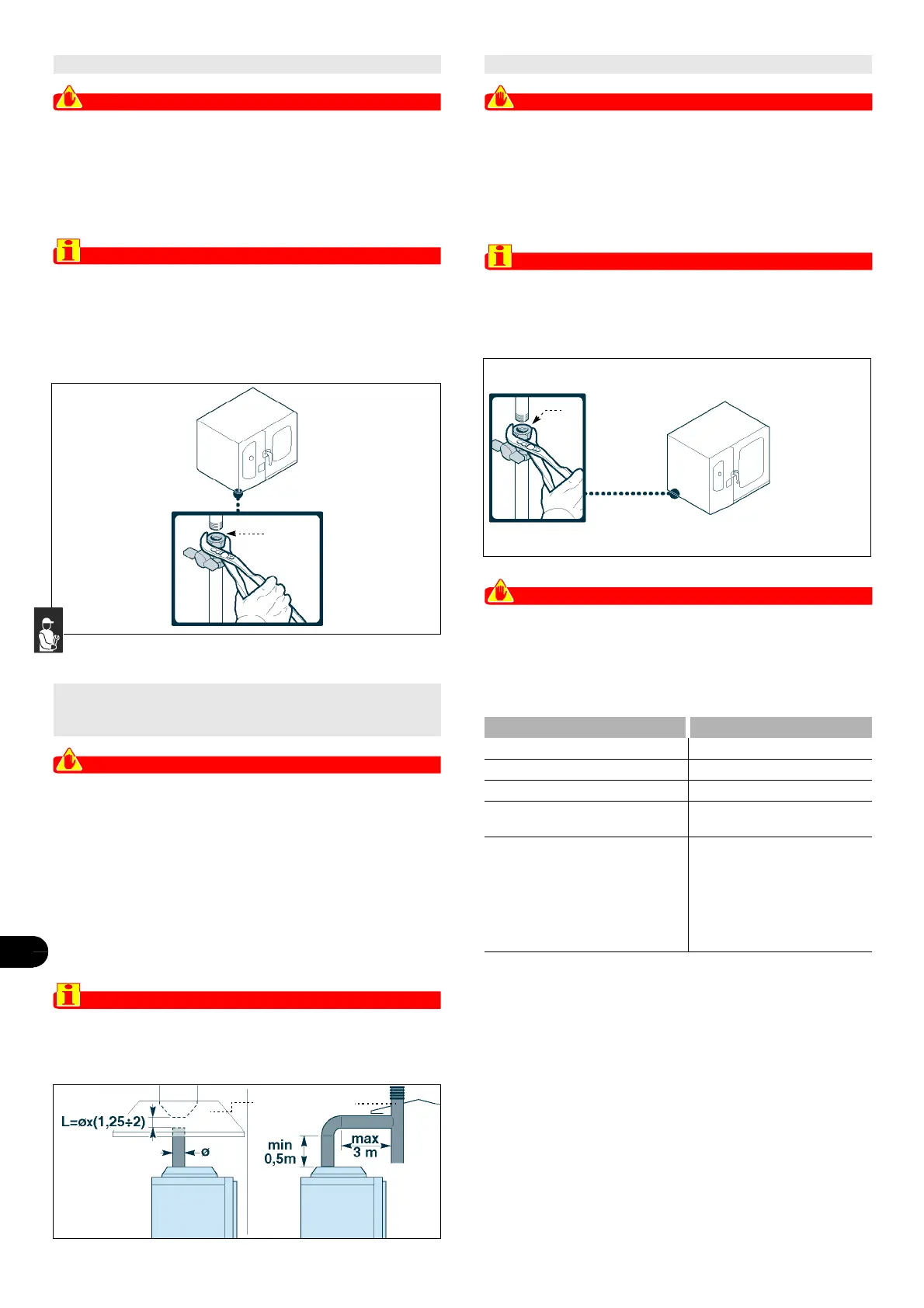

Para efectuar el enlace, conectar el tubo de red con el tubo de
conexión del equipo, instalando un grifo de interceptación (A), a
fin de interrumpir, cuando sea necesario, la alimentación del gas.
Importante
La llave (A), que no se suministra junto al aparato, de-
berá instalarse en una posición fácilmente accesible
que permita identificar de inmediato el estado en que
se encuentra (abierta o cerrada).
Precaución - advertencia
Lleve a cabo la conexión respetando las leyes vigentes
en materia y utilice siempre el material adecuado y pre-
visto por el constructor.
Conexión a la chimenea con tiro natural
Conecte la toma de salida del aparato a la chimenea (A), con
un tubo que respete las dimensiones mencionadas en la figura.
Conexión debajo de la campana con aspiración forzada
Coloque el aparato debajo de la campana (B) e introduzca en
la toma de salida del aparato, un tubo cuyo tamaño sea corres-
pondiente al que se indica en la ilustración.
Importante
El ventilador de la instalación de aspiración forzada
deberá encenderse automáticamente tras la abertura
de la llave de alimentación del gas.
Precaución - advertencia
Lleve a cabo la conexión respetando las leyes vigentes
en materia y utilice siempre el material adecuado y pre-
visto por el constructor.
Conexión a la red de alimentación del agua
Empalme el tubo de la red de alimentación con el tubo de empal-
me del aparato, colocando entre medio una llave de paso (B) para
interrumpir, cuando sea necesario, la alimentación del agua.
Importante
La llave (B), que no se suministra junto al aparato, de-
berá instalarse en una posición fácilmente accesible
que permita identificar de inmediato el estado en que
se encuentra (abierta o cerrada).
Precaución - advertencia
El aparato deberá alimentarse con agua potable que pre-
sente las características mencionadas en la tabla, que
deberán ser respetadas para que el aparato no se dete-
riore. De todas formas se aconseja el uso de un disposi-
tivo de purificación de las aguas.
ENLACE GAS
7/8
CONEXIÓN AL TUBO DE SALIDA
DE LOS GASES PRODUCIDOS POR
LA COMBUSTIÓN
7/9
ENLACE AGUA
7/10
Descripción Valor
Presión 200÷400 kPa (2÷ 4 bar)
pH 7÷7.5
Conductividad < 200µS/cm
Dureza
9÷13°f (5÷7°d, 6.3÷8.8°e,
90÷125 ppm)
Contenido de sales e iones metálicos
Cloruros
Sulfatos
Hierro
Cobre
Manganeso
Cloro
< 30 mg/l
< 40 mg/l
< 0,1 mg/l
< 0.05 mg/l
< 0,05 mg/l
< 0,1 mg/l
IDM-3960320170.tif
A
AB
IDM-3960320180.tif
IDM-39603401700.tif
B
